Nema 23 Stepper Motor 23HS41-1804S 4.95V 1.8 deg 2.4Nm 4 Wires(out of stock)
- Manuals and Documentation: Full Datasheet:
Buy It Now:£29.21

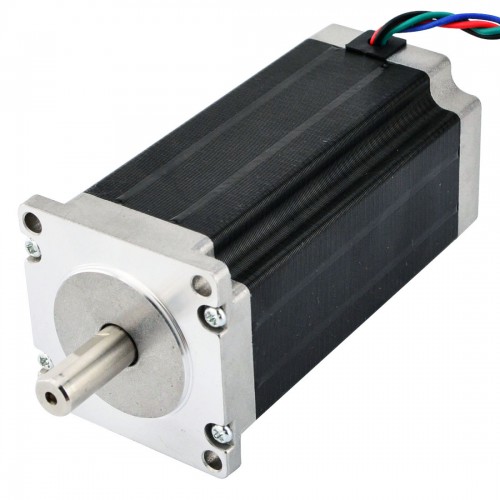

Nema 23 Stepper Motor 23HS41-1804S 4.95V 1.8 deg 2.4Nm 4 Wires
This bipolar Nema 23 stepper motor with step angle 1.8deg and size 57x57x104mm. It has 4 wires, each phase draws 1.8A, with holding torque 2.4Nm (340oz.in).
Electrical Specification
- Manufacturer Part Number: 23HS41-1804S
- Motor Type: Bipolar Stepper
- Step Angle: 1.8 deg
- Holding Torque: 2.4Nm(340oz.in)
- Rated Current/phase: 1.8A
- Voltage: 4.95V
- Phase Resistance: 2.75ohms
- Inductance: 17mH ± 20%(1KHz)
Physical Specification
- Frame Size: 57 x 57mm
- Body Length: 104mm
- Shaft Diameter: Φ8mm
- Shaft Length: 20.6mm
- D-cut Length: 15mm
- Number of Leads: 4
- Lead Length: 500mm
- Weight: 1.5kg
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
| Electrical Specification | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Holding Torque (Ncm) | 240 |
| Holding Torque (oz.in) | 340 |
| Inductance(mH) | 12 |
| Phase Resistance(ohm) | 2.75 |
| Rated Current (A) | 1.8 |
| Step Angle(°) | 1.8 |
| Physical Specification | |
| Body Length(mm) | 104 |
| Frame Size(mm) | 57x57 |
| Single Shaft/Dual Shaft | Single Shaft |
| Shaft Type | D-Cut |
| Shaft Diameter(mm) | 8 |
| Shaft Length(mm) | 20.6 |
| No. of Lead | 4 |
| Lead Length(mm) | 500 |
| Weight(g) | 1250 |
Custom Options
- Connectors: Molex, Harwin, Tyco/AMP, JST etc.
- Lead wires & cables: Special lengths, Protective hose
- Shaft: Round, D-Cut, Cross drilled, Key-Way, Thread or Hollow
- Winding: Resistance, Inductance, Rated Current, etc.
- Connectors: Molex, Harwin, Tyco/AMP, JST etc.
- Lead wires & cables: Special lengths, Protective hose
- Shaft: Round, D-Cut, Cross drilled, Key-Way, Thread or Hollow
- Winding: Resistance, Inductance, Rated Current, etc.
-
