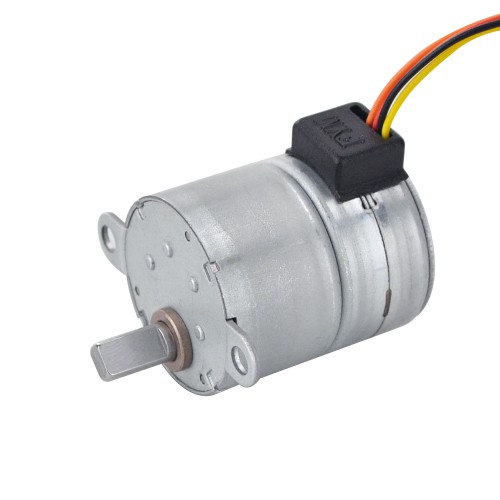

Φ25x30.5mm PM Geared Stepper Motor 25PM48L01-SG100 100:1 Spur Gearbox(out of stock)
- Manuals and Documentation: Full Datasheet:
Buy It Now:£14.65
Φ25x30.5mm PM Geared Stepper Motor 25PM48L01-SG100 100:1 Spur Gearbox
Electrical Specification
- Manufacturer Part Number: 25PM48L01-SG100
- Motor Type: PM Stepper
- Phase: 2
- Step Angle: 0.075 deg
- Rated Current/phase: 0.3 A
- Holding Torque: 49 Ncm(69.404 oz.in)
- Phase Resistance: 20 ± 7% ohms(25 ℃)
- Inductance: 10.6 mH ± 20%
Physical Specification
- Frame Size: Φ25 mm
- Body Length: 30.5 mm
- Gearbox Length: 16.3 mm
- Shaft Diameter: Φ5 mm
- Shaft Length: 10.4 mm
- Gearbox Type: Spur
- Gear Ratio: 100
- Number of Leads: 4 with connector PH-4Y
- Lead Length: 200 mm
- Weight: 53.7 g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Yellow
|
Red
|
Black
|
Orange
|
| Electrical Specification | |
|---|---|
| Holding Torque (oz.in) | 69.404 |
| Inductance(mH) | 10.6 |
| Phase Resistance(ohm) | 20 |
| Rated Current (A) | 0.3 |
| Step Angle(°) | 0.075 |
| No. of Phase | 2 |
| Holding Torque(mN.m) | 490 |
| Gearbox Specification | |
| Gear Ratio | 100 |
| Gearbox Length(mm) | 16.3 |
| Gearbox Type | Spur |
| Physical Specification | |
| Body Length(mm) | 30.5 |
| Frame Size(mm) | Φ25 |
| Lead Length(mm) | 200 |
| No. of Lead | 4 |
| Shaft Diameter(mm) | Φ5 |
| Shaft Length(mm) | 10.4 |
