Nema 23 Dual Shaft Stepper Motor 23HS22-3008D Uni/Bipolar 1.8 deg 1.26Nm 8 Wires

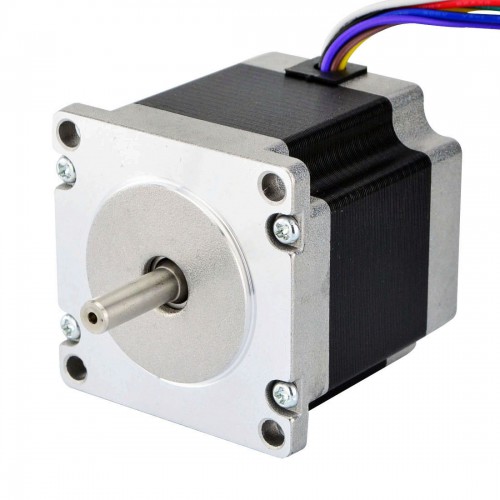

This Nema 23 stepper motor with step angle 1.8deg and size 57x57x56mm. It has 8 wires, which have three connection options: Unipolar or Bipolar(Serial) or Bipolar(Parallel), you can choose any type as you wish. It's houlding torque reach 0.9Nm(127.5oz.in) with unipolar connection and 1.26Nm(178.4oz.in) with bipolar connection. A rear shaft can mount encoder, hand wheel or equals.
Electrical Specification
- Manufacturer Part Number: 23HS22-3008D
- Motor Type: Unipolar/Bipolar Stepper
- Step Angle: 1.8 deg
- Holding Torque(Unipolar): 0.9Nm(127.5oz.in)
- Holding Torque(Bipolar Serial): 1.26Nm(178.4oz.in)
- Holding Torque(Bipolar Parallel): 1.26Nm(178.4oz.in)
- Rated Current/phase(Unipolar): 3.0A
- Rated Current/phase(Bipolar Serial): 2.12A
- Rated Current/phase(Bipolar Parallel): 4.24A
- Phase Resistance(Unipolar): 0.75 ohms
- Phase Resistance(Bipolar Serial): 1.5 ohms
- Phase Resistance(Bipolar Parallel): 0.375 ohms
- Inductance(Unipolar): 1.1mH ± 20%(1KHz)
- Inductance(Bipolar Serial): 4.4mH ± 20%(1KHz)
- Inductance(Bipolar Parallel): 1.1mH ± 20%(1KHz)
Physical Specification
- Frame Size: 57 x 57mm
- Body Length: 56mm
- Shaft Diameter: Φ6.35mm
- Front Shaft Length: 21mm
- Rear Shaft Length: 15mm
- Number of Leads: 8
- Lead Length: 500mm
- Weight: 0.7kg
Connection
|
A+
|
A-
|
C-
|
C+
|
B+
|
B-
|
D-
|
D+
|
|
RED
|
YEL
|
BLK
|
BLU
|
WHT
|
PUR
|
GRN
|
BRN
|
| Electrical Specification | |
|---|---|
| Bipolar/Unipolar | Bipolar/Unipolar |
| Holding Torque (Ncm) | 126 |
| Holding Torque (oz.in) | 178.4 |
| Inductance(mH) | 1.1 |
| Phase Resistance(ohm) | 0.38 |
| Rated Current (A) | 4.24 |
| Step Angle(°) | 1.8 |
| Physical Specification | |
| Body Length(mm) | 56 |
| Frame Size(mm) | 57x57 |
| Single Shaft/Dual Shaft | Dual Shaft |
| Shaft Type | O |
| Shaft Diameter(mm) | 6.35 |
| Shaft Length(mm) | 21 |
| No. of Lead | 8 |
| Lead Length(mm) | 500 |
| Weight(g) | 700 |
Custom Options
- Connectors: Molex, Harwin, Tyco/AMP, JST etc.
- Lead wires & cables: Special lengths, Protective hose
- Shaft: Round, D-Cut, Cross drilled, Key-Way, Thread or Hollow
- Winding: Resistance, Inductance, Rated Current, etc.
- Connectors: Molex, Harwin, Tyco/AMP, JST etc.
- Lead wires & cables: Special lengths, Protective hose
- Shaft: Round, D-Cut, Cross drilled, Key-Way, Thread or Hollow
- Winding: Resistance, Inductance, Rated Current, etc.
-
