Nema 24 Stepper Motor Kit 3.1Nm 1-M542T-24HS34 1 Axis CNC Controller Kit(out of stock)
-
Manuals and Documentation:
Motor Datasheet:
Motor Torque Curve:
Driver Manual:
Buy It Now:£46.95

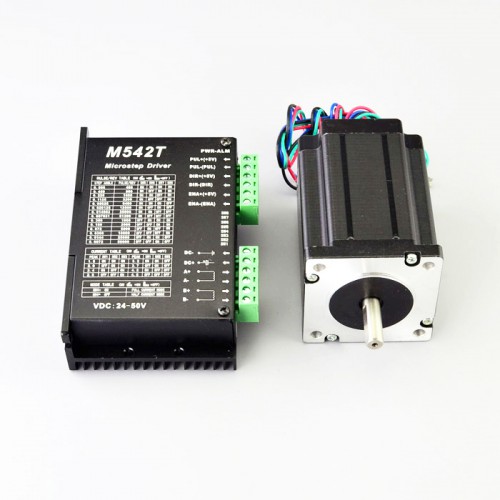

Nema 24 Stepper Motor Kit 3.1Nm 1-M542T-24HS34 1 Axis CNC Controller Kit
This CNC kit included:
- 1 x Nema 23 Stepper Motor Drive 24-50VDC 1.5A-4.5A 256 Microstep M542T
- 1 x Dual Shaft Nema 24 Bipolar 3.1Nm (439 oz.in) 3.5A 60x60x88mm 4 Wires
Motor Specification
- Manufacturer Part Number: 24HS34-3504D
- Motor Type: Bipolar Stepper
- Step Angle: 1.8 deg
- Holding Torque: 3.1Nm(439oz.in)
- Rated Current/phase: 3.5A
- Voltage: 3.85V
- Phase Resistance: 1.1ohms
- Inductance: 5.6mH ± 20%(1KHz)
- Frame Size: 60 x 60mm
- Body Length: 88mm
- Shaft Diameter: Φ8mm
- Shaft Length: 24mm
- D-cut Length: 20mm
- Number of Leads: 4
- Lead Length: 600mm
- Weight: 1.2kg
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
Driver Specification
- High performance, cost-effective
- Input Voltage: +24~50VDC (Typical 36VDC)
- Output Peak Current: 1.5~4.5A
- Self-adjustment technology
- Pure-sinusoidal current control technology
- Pulse input frequency up to 300 KHz
- TTL compatible and optically isolated input
- Automatic idle-current reduction
- 16 selectable resolutions in decimal and binary, up to 51,200 steps/rev
- Suitable for 2-phase and 4-phase motors
- Short-voltage, over-voltage, over-current protections
| Motor Specification | |
|---|---|
| Step Angle(°) | 1.8 / 1.8 |
| Body Length(mm) | 88 |
| Holding Torque (Ncm) | 310 |
| Holding Torque (oz.in) | 439 |
| Inductance(mH) | 5.6 |
| Lead Length(mm) | 600 |
| Motor Nema Size | Nema 24 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 1.1 |
| Rated Current (A) | 3.5 |
| Shaft Diameter(mm) | 8 |
| Shaft Length(mm) | 24 |
| Stepper Driver Specification | |
| Driving Voltage(V) | 24 - 50 |
| Output Current(A) | 1.5 - 4.5 |
| Microstep(Steps/rev.) | 400 - 51200 |
| Max. Pulse Input(kHZ) | 300 |
| Pulse Width(μs) | 1.5 |
| Physical Specification | |
| Weight(g) | 1900 |
