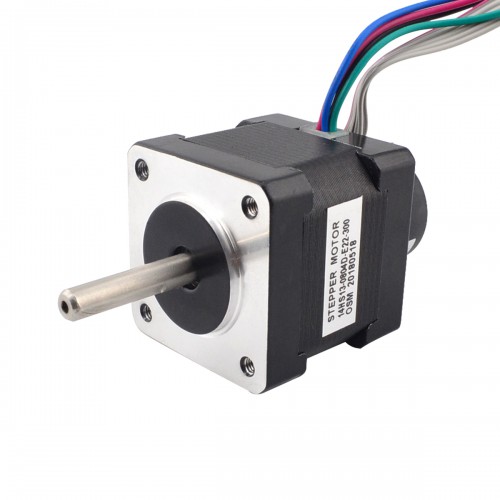

Nema 14 Closed Loop Stepper Motor 14HS13-0804D-E22-300 18Ncm Encoder 300CPR(out of stock)
- Manuals and Documentation: Motor Datasheet:
Special Offer in Halloween 2025:
- 5% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till November 4th,2025
Buy It Now:£37.79
Nema 14 Closed Loop Stepper Motor 14HS13-0804D-E22-300 18Ncm Encoder 300CPR
Motor Specification
- Manufacturer Part Number: 14HS13-0804D-E22-300
- Motor Type: Bipolar Stepper
- Step Angle: 1.8 deg
- Holding Torque: 0.18Nm(25.495oz.in)
- Rated Current/phase: 0.80A
- Voltage: 5.40V
- Phase Resistance: 6.80ohms
- Inductance: 10.00mH ± 20%(1KHz)
- Frame Size: 35 x 35mm
- Motor Length: 34mm
- Shaft Diameter: Φ5mm
- Shaft Length: 24mm
- D-Cut Length: 16.5mm
- Number of Leads: 4
- Lead Length: 500mm
Encoder Specification
- Driving Voltage : 5VDC
- Output current : ≤20mA
- Resolution : 300ppr
- Output Signal : 2 Channels
- Shaft Diameter : Φ5mm
- Output Frequency : ≤30KHz
- Output Low Voltage: ≤0.3VDC
- Output High Voltage: ≥3.4VDC
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
| Motor Specification | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Holding Torque (Ncm) | 14 |
| Holding Torque (oz.in) | 19.83 |
| Inductance(mH) | 4.5 |
| Lead Length(mm) | 500 |
| Motor Nema Size | Nema 14 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 3.2 |
| Rated Current (A) | 0.8 |
| Shaft Diameter(mm) | 5 |
| Shaft Length(mm) | 24 |
| Step Angle(°) | 1.8 |
| Encoder Specification | |
| Output Current(mA) | 20 |
| Output Frequency | ≤30KHz |
| Output Signal Channels | 2 Channels |
| Rated Voltage(V) | 5 |
| Resolution(CPR) | 300 |
| Output High Voltage(VDC) | ≥3.4 |
| Output Low Voltage(VDC) | ≤0.3 |
