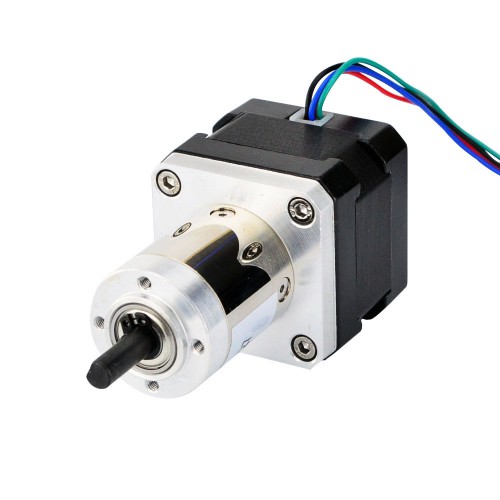

Nema 17 Geared Stepper Motor L=33mm 17HS13-0404S-CG27 5:1 Small Planetary Gearbox
This custom Nema 17 stepper motor with 33mm body and 0.4A rated current, integrated a 28mm diameter Planetary gearbox of 26.85:1 gear ratio. It's a good solution to applications that with special space but need low speed and/or high torque.
Electrical Specification
- Manufacturer Part Number: 17HS13-0404S-CG27
- Motor Type: Bipolar Stepper
- Step Angle: 0.67 deg
- Holding Torque without Gearbox: 26Ncm(36.82oz.in)
- Rated Current/phase: 0.4A
- Phase Resistance: 30ohms
- Voltage: 12V
- Inductance: 34mH ± 20%(1KHz)
Gearbox Specifications
- Gearbox Type: Planetary
- Gear Ratio: 26.85: 1
- Efficiency: 81%
- Backlash at No-load: <=1 deg
- Max.Permissible Torque: 3Nm(425oz.in)
- Moment Permissible Torque: 5Nm(708oz.in)
- Shaft Maximum Axial Load: 5N
- Shaft Maximum Radial Load: 25N
Physical Specifications
- Frame Size: 42 x 42mm
- Motor Length: 34mm
- Gearbox Length: 37mm
- Shaft Diameter: Φ6mm
- Shaft Length: 18mm
- D-cut Length: 12mm
- Number of Leads: 4
- Lead Length: 500mm
- Weight: 400g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
| Gearbox Specification | |
|---|---|
| Backlash at No-load(Max.°) | 1 |
| Efficiency | 81% |
| Gear Ratio | 26.85:1 |
| Gearbox Length(mm) | 37 |
| Gearbox Type | Planetary |
| Max. Permissible Torque(Ncm) | 300 |
| Max. Permissible Torque(oz.in) | 424.8 |
| Moment Permissible Torque(Ncm) | 500 / 708.1 |
| Shaft Maximum Axial Load(N) | 5 |
| Shaft Maximum Radial Load(N) | 25 |
| Motor Specification | |
| Inductance(mH) | 27 |
| Lead Length(mm) | 500 |
| Motor Nema Size | Nema 17 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 30 |
| Rated Current (A) | 0.4 |
| Shaft Diameter(mm) | 6 |
| Shaft Length(mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Holding Torque w/o Gearbox(Ncm) | 22 |
| Holding Torque w/o Gearbox(oz.in) | 31.2 |
| Motor Length(mm) | 34 |
| Single Shaft/Dual Shaft | Single Shaft |
| Shaft Type | D-Cut |
| Physical Specification | |
| Weight(g) | 500 |
