Nema 23 Gear Stepper Motor Bipolar 23HS22-2804SX-PG4 with 4:1 Planetary Gearbox & Pin Connector
-
Manuals and Documentation:
Full Datasheet:
Torque Curve:
Special Offer in Halloween 2025:
- 5% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till November 4th,2025
Buy It Now:£56.45

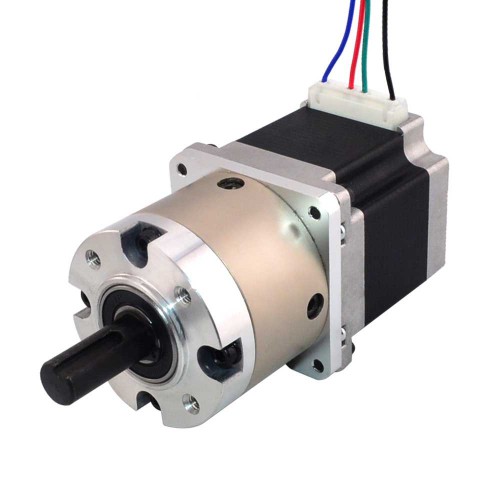

Nema 23 Gear Stepper Motor Bipolar 23HS22-2804SX-PG4 with 4:1 Planetary Gearbox & Pin Connector
This Nema 23 stepper motor with 56mm body and 2.8A rated current, integrated a planetary gearbox of 4.25:1 gear ratio.
Electrical Specification
- Manufacturer Part Number: 23HS22-2804SX-PG4
- Motor Type: Bipolar Stepper
- Step Angle: 1.8 deg
- Holding Torque without Gearbox: 1.25Nm(177.01oz.in)
- Rated Current/phase: 2.8A
- Phase Resistance: 0.9ohms
- Inductance: 2.5mH ± 20%(1KHz)
Gearbox Specifications
- Gearbox Type:Planetary
- Gear Ratio:4.25
- Efficiency:90%
- Backlash at No-load:<=1deg
- Max.Permissible Torque:20N.m(2832oz.in)
- Moment Permissible Torque:30N.m(4248oz.in)
- Shaft Maximum Axial Load:100N
- Shaft Maximum Radial Load:200N
Physical Specification
- Frame Size: 60 x 60mm
- Gearbox Length:43.5mm
- Shaft Diameter: Φ12mm
- Shaft Length: 30mm
- Key-way Length:20mm
- Number of Leads: 4
- Lead Length: 300mm
- Weight: 1200g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
| Gearbox Specification | |
|---|---|
| Efficiency | 90% |
| Gear Ratio | 4.25:1 |
| Gearbox Length(mm) | 43.5 |
| Gearbox Type | Planetary |
| Backlash at No-load(Max.°) | 1 |
| Max. Permissible Torque(Ncm) | 2000 |
| Max. Permissible Torque(oz.in) | 2832.2 |
| Moment Permissible Torque(Ncm) | 3000 |
| Moment Permissible Torque(oz.in) | 4248.4 |
| Shaft Maximum Axial Load(N) | 100 |
| Shaft Maximum Radial Load(N) | 200 |
| Motor Specification | |
| Bipolar/Unipolar | Bipolar |
| Holding Torque w/o Gearbox(Ncm) | 125 |
| Holding Torque w/o Gearbox(oz.in) | 177 |
| Inductance(mH) | 2.5 |
| Lead Length(mm) | 300 |
| Motor Nema Size | Nema 23 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 0.9 |
| Rated Current (A) | 2.8 |
| Shaft Diameter(mm) | 12 |
| Shaft Length(mm) | 30 |
| Shaft Type | Key-Way |
| Single Shaft/Dual Shaft | Single Shaft |
| Physical Specification | |
| Weight(g) | 1200 |
