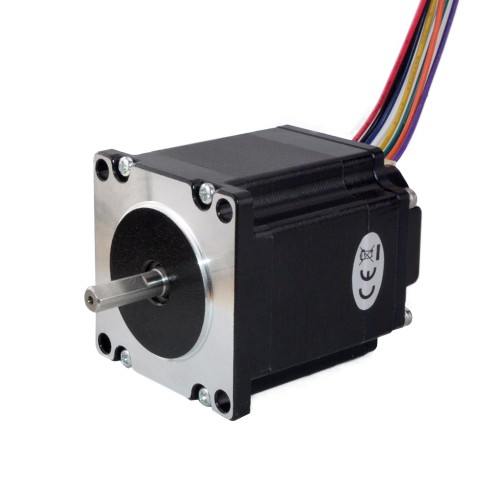

Nema 23 Integrated Stepper Motor 126Ncm with Driver ISC04 12-38VDC(out of stock)
- Manuals and Documentation: Full Datasheet:
Special Offer in Halloween 2025:
- 5% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till November 4th,2025
Buy It Now:£79.36
Nema 23 Integrated Stepper Motor 126Ncm with Driver ISC04 12-38VDC
Electrical Specifications:
- Manufacturer Part Number: ISC04-10
- Step Angle: 1.8 deg
- Holding Torque: 126 Ncm(178.4oz.in)
- Rated Current/phase: 2.8 A
- Phase Resistance: 0.9 ohms
- Inductance: 2.5 mH ± 20%(1KHz)
Physical Specifications:
- Frame Size: 57 x 57 mm
- Body Length: 75 mm
- Shaft Diameter: Φ6.35 mm
- Shaft Length: 21 mm
- Weight: 818 g
Driver Specifications:
- Output Peak Current: 1.5 - 4 A
- Input Voltage: 12 - 38 VDC
- Speed control through external potentiometer 0. 75 - 1250 RPM
- Isolation Resistance: More than 100 MΩ
- Dielectric strength: 500VAC for 1MIN.
Connection
|
V+
|
GND
|
ENA
|
ON
|
H/L
|
DIR
|
Vr
|
SPD
|
|
Red
|
Black
|
Blue
|
White
|
Yellow
|
Green
|
Orange
|
Purple
|
| Integrate Stepper Servo Motor Specification | |
|---|---|
| Input Voltage (V) | 12 - 38 |
| Electrical Specification | |
| Holding Torque (Ncm) | 126 |
| Holding Torque (oz.in) | 178.4 |
| Inductance(mH) | 2.5 |
| Phase Resistance(ohm) | 0.9 |
| Rated Current (A) | 2.8 |
| Step Angle(°) | 1.8 |
| Stepper Driver Specification | |
| Output Current(A) | 1.5 - 4 |
| Physical Specification | |
| Body Length(mm) | 75 |
| Frame Size(mm) | 57 x 57 |
| Shaft Diameter(mm) | 6.35 |
| Shaft Length(mm) | 21 |
