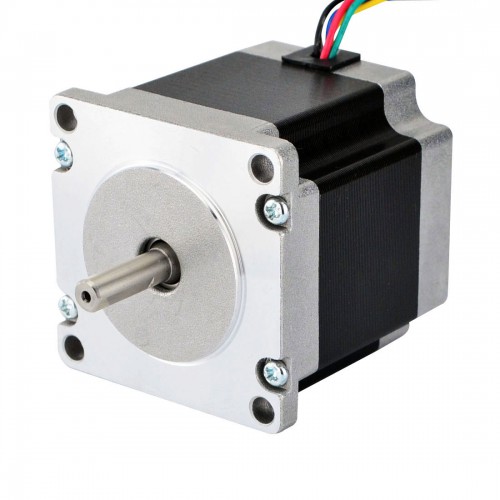

Nema 23 Stepper Motor 23HS22-1006S 7.4V 1.8 deg 90Ncm 6 Wires
This unipolar Nema 23 stepper motor with step angle 1.8deg and size 57x57x56mm. It has 6 wires, each phase draws 1.0A, with holding torque 0.9Nm (127.5oz.in).
Electrical Specification
- Manufacturer Part Number: 23HS22-1006S
- Motor Type: Unipolar Stepper
- Step Angle: 1.8 deg
- Holding Torque: 0.9Nm(127.5oz.in)
- Rated Current/phase: 1.0A
- Voltage: 7.4V
- Phase Resistance: 7.4ohms
- Inductance: 10mH ± 20%(1KHz)
Physical Specification
- Frame Size: 57 x 57mm
- Body Length: 56mm
- Shaft Diameter: Φ6.35mm(1/4in)
- Shaft Length: 21mm
- D-cut Length: 15mm
- Number of Leads: 6
- Lead Length: 500mm
- Weight: 0.7Kg
Connection
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
BLK
|
YEL
|
GRN
|
RED
|
WHT
|
BLU
|
| Electrical Specification | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Holding Torque (Ncm) | 90 |
| Holding Torque (oz.in) | 127.5 |
| Inductance(mH) | 10 |
| Phase Resistance(ohm) | 7.4 |
| Rated Current (A) | 1 |
| Step Angle(°) | 1.8 |
| Physical Specification | |
| Body Length(mm) | 56 |
| Frame Size(mm) | 57x57 |
| Single Shaft/Dual Shaft | Single Shaft |
| Shaft Type | D-Cut |
| Shaft Diameter(mm) | 6.35 |
| Shaft Length(mm) | 21 |
| No. of Lead | 6 |
| Lead Length(mm) | 500 |
| Weight(g) | 700 |
Custom Options
- Connectors: Molex, Harwin, Tyco/AMP, JST etc.
- Lead wires & cables: Special lengths, Protective hose
- Shaft: Round, D-Cut, Cross drilled, Key-Way, Thread or Hollow
- Winding: Resistance, Inductance, Rated Current, etc.
- Connectors: Molex, Harwin, Tyco/AMP, JST etc.
- Lead wires & cables: Special lengths, Protective hose
- Shaft: Round, D-Cut, Cross drilled, Key-Way, Thread or Hollow
- Winding: Resistance, Inductance, Rated Current, etc.
-
