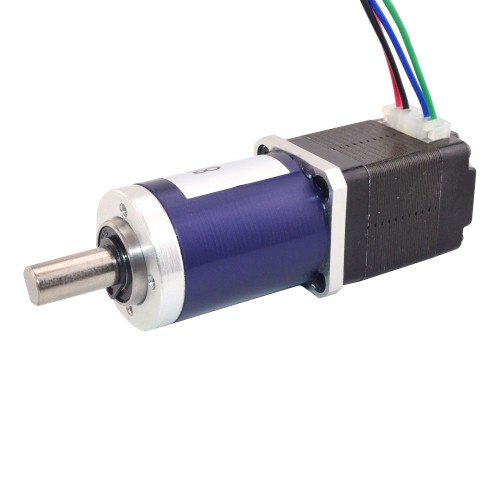

Nema 8 Geared Stepper Motor 8HS11-0204D-PG90 L=38mm with Planetary Gearbox (Gear Ratio 90:1)
This Nema 8 stepper motor with 38mm body and 0.2A rated current, integrated a planetary gearbox of 90.25:1 gear ratio.
Electrical Specification
- Manufacturer Part Number: 8HS11-0204S-PG90
- Motor Type: Bipolar Stepper
- Step Angle: 1.8 deg
- Holding Torque without Gearbox: 1.6Ncm(2.27oz.in)
- Rated Current/phase: 0.2A
- Phase Resistance: 24ohms
- Inductance: 8mH ± 20%(1KHz)
Gearbox Specifications
- Gearbox Type: Planetary
- Gear Ratio: 90.25:1
- Efficiency: 73%
- Backlash at No-load: <=1 deg
- Max.Permissible Torque: 0.9N.m(127.5oz.in)
- Moment Permissible Torque: 2N.m(283oz.in)
- Shaft Maximum Axial Load: 5N
- Shaft Maximum Radial Load: 25N
Physical Specification
- Frame Size: 22 x 22mm
- Gearbox Length: 30.95mm
- Shaft Diameter: Φ6mm
- Shaft Length: 15mm
- D-cut Length: 9mm
- Number of Leads: 4
- Lead Length: 300mm
- Weight: 50g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
| Gearbox Specification | |
|---|---|
| Efficiency | 73% |
| Gear Ratio | 90.25:1 |
| Gearbox Length(mm) | 30.95 |
| Gearbox Type | Planetary |
| Backlash at No-load(Max.°) | 1 |
| Max. Permissible Torque(Ncm) | 90 |
| Max. Permissible Torque(oz.in) | 127.5 |
| Moment Permissible Torque(Ncm) | 200 |
| Moment Permissible Torque(oz.in) | 283.2 |
| Shaft Maximum Axial Load(N) | 5 |
| Shaft Maximum Radial Load(N) | 25 |
| Motor Specification | |
| Bipolar/Unipolar | Bipolar |
| Holding Torque w/o Gearbox(Ncm) | 1.6 |
| Holding Torque w/o Gearbox(oz.in) | 2.27 |
| Inductance(mH) | 8 |
| Lead Length(mm) | 300 |
| Motor Length(mm) | 38 |
| Motor Nema Size | Nema 8 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 24 |
| Rated Current (A) | 0.2 |
| Shaft Diameter(mm) | 6 |
| Shaft Length(mm) | 15 |
| Shaft Type | D-Cut |
| Single Shaft/Dual Shaft | Single Shaft |
| Physical Specification | |
| Weight(g) | 150 |
