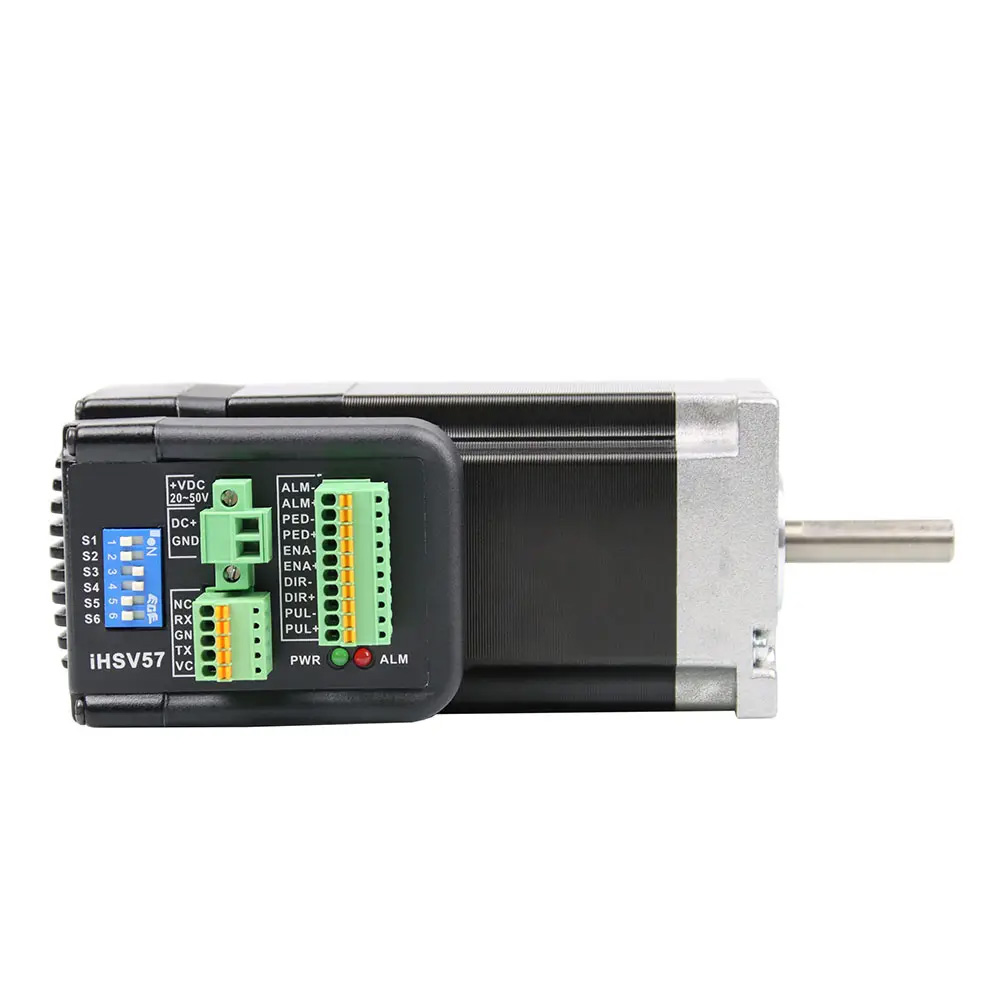

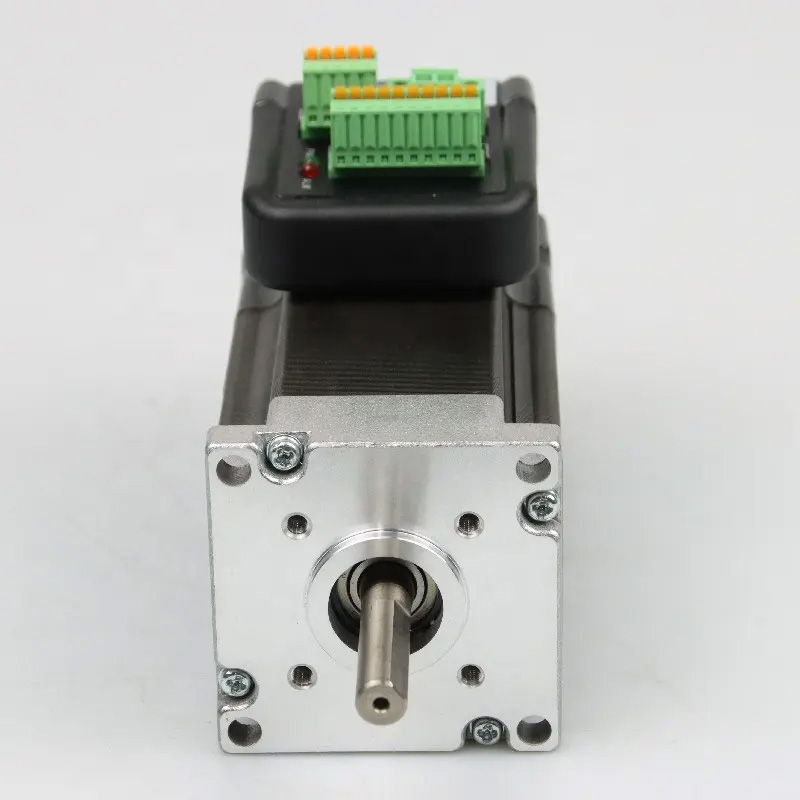

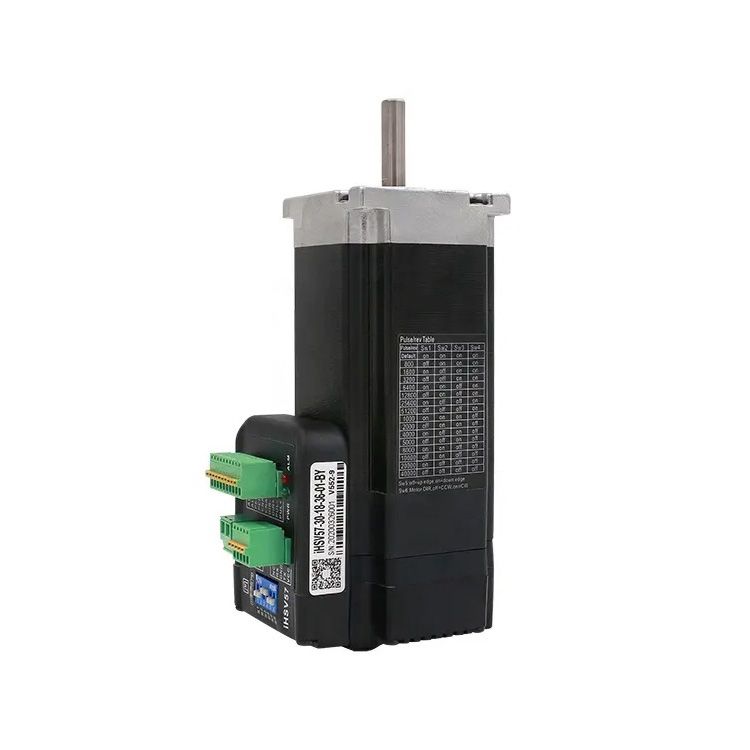

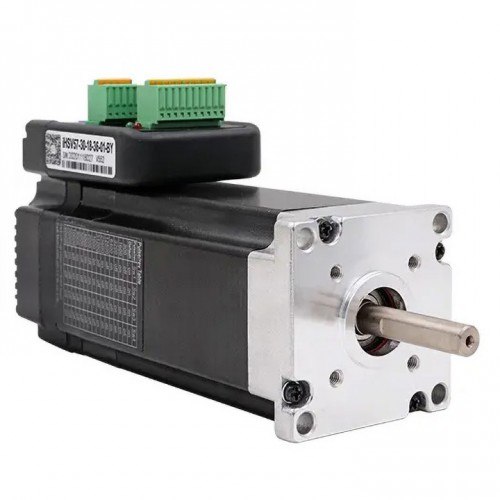

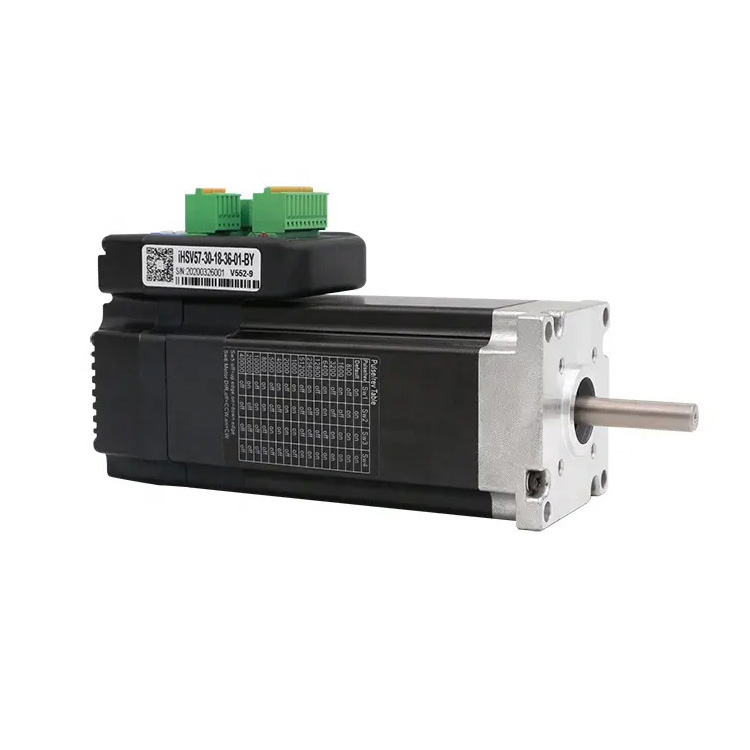

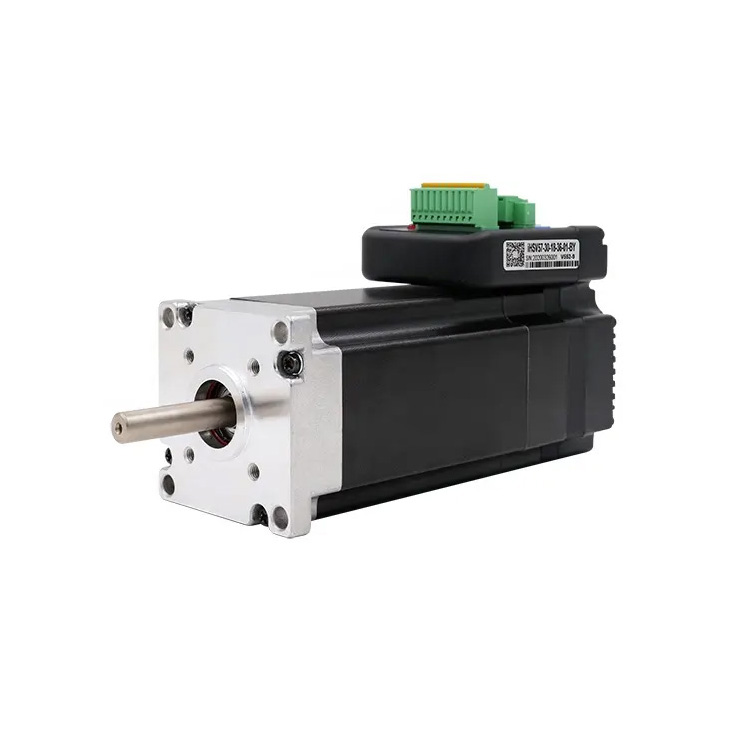

Nema 23 Integrated AC Servo Motor JMC JMC iHSV57-30-18-36-01-BY 180W 36V 0.6N.m 3 Phase 3000RPM
-
Manuals and Documentation:
Manual:
iHSV57-30-18-36 Integrated AC Servo Driving Motor is integrated AC servo drive into servo motor, adopts vector control in DSP chip, features in low cost, full closed loop, all digital, low heat, small vibration, and high response, as well as includes three adjustable feedback loop control modes(postition loop, speed loop, and current loop). iHSV57 is a series of stable performance, high cost-effective motion control products.
Electrical Specifications:
- Manufacturer Part Number:iHSV57-30-18-36-01-BY
- Input voltage: 20~50V DC (Typical Value 36V)
- Rated power: 180W
- Voltage: DC36V
- Shaft diameter: 8mm
- Holding torque: 0.6N.m
- Peak torque: 1.71N.m
- Resistance: 0.64±10%ms
- Inductance: 0.72±20%
- Impedance: 0.53±10%Ω
- Encoder line: 1000 lines
- Continuous output current: 6A
- Speed response frequency: 50KHz
- Maximum pulse frequency: 250K
- Torque: 0.45NM
- Speed: 3000rpm
- Default communication rate: 9.6Kbps
- Overcurrent action value: peak 30A ± 10%
- Thermal action value: 80 ° C
- Overvoltage voltage action value: 65V
- Undervoltage voltage action value: 18V
- Working temperature: 0~70°C
- Default rate: 9.6Kbps (Required external conversion interface)
Physical Specifications:
Frame Size: 57 x 57mm
Body Length:128 mm
Shaft Length:33 mm
Shaft Diameter: Φ8 mm
Keyway Length: 20 mm
D-Cut Shaft Length: 27 mm
Storage temperature: -20 ° C ~ +80 ° C
Use environment: Humidity: 40~90%
Occasion: Try to avoid dust, oil mist and corrosive gases
Cooling mode: Natural cooling or forced air cooling
Typical applications: CNC, printing, laser, textile machine, etc.
.jpg "Nema 23 Integrated AC Servo Motor JMC iHSV57-30-18-36 180W 36V 0.6N.m 3 Phase 3000RPM")
.jpg "Nema 23 Integrated AC Servo Motor JMC iHSV57-30-18-36 180W 36V 0.6N.m 3 Phase 3000RPM")
.jpg "Nema 23 Integrated AC Servo Motor JMC iHSV57-30-18-36 180W 36V 0.6N.m 3 Phase 3000RPM")
.jpg)
.jpg)
.jpg)
.jpg "Nema 23 Integrated AC Servo Motor JMC iHSV57-30-18-36 180W 36V 0.6N.m 3 Phase 3000RPM")
Torque diagram:
| Servo Motor Specification | |
|---|---|
| Rated Voltage | 36 |
| Rated Current | 7.5 |
| No-load Speed | 4200 |
| Rated Power(W) | 180 |
| Rated Speed(rpm) | 3000 |
| Rated Torque(Nm) | 0.6 |
| With Brake | Without brake |
| Number of Phase | 2 |
| Physical Specification | |
| Body Length(mm) | 148 |
| Frame Size(mm) | 57 x 57 |
| Shaft Diameter(mm) | 8 |
| Shaft Length(mm) | 20 |
| Shaft Type | D-cut |
| Single Shaft/Dual Shaft | Single Shaft |
| Weight(g) | 1640 |
| D-cut Length | 20 |
-
