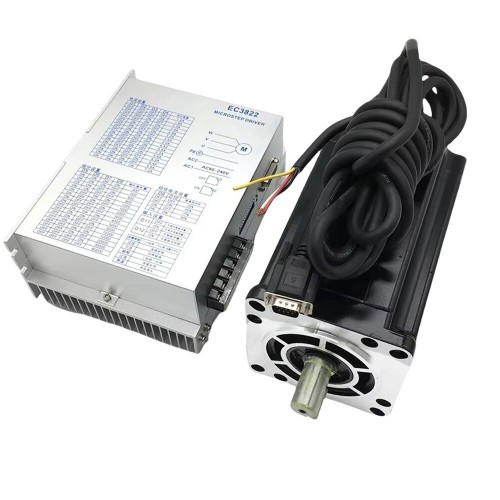

Nema 42 3 Phase Stepper Motor & Driver Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1.2 Deg For Heavy-Duty CNC Milling Machine
Nema 42 3 Phase Stepper Motor & Driver Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1.2 Deg For Heavy-Duty CNC Milling Machine

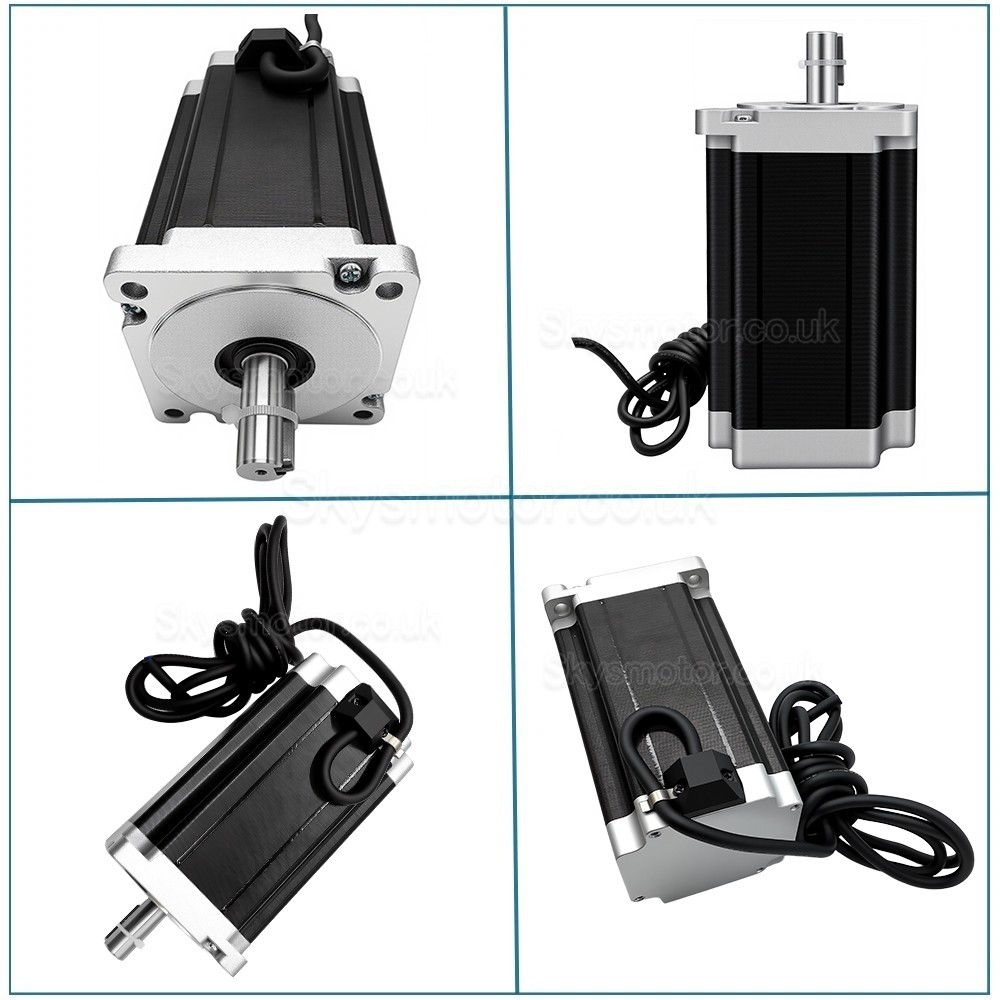

It is a 3-phase stepper motor with phase memory function (resumes position after power recovery). Cast iron body with a 19mm keyed shaft.
Specifications:
Phase:3-Phase
Step Angle: 1.2°
Holding Torque: 12/16/20N.m
Body Length: 160/185/220mm
Rated Current: 6A
Number of Leads: 3
Shaft Diameter:19mm (with keyway)
Phase Resistance: 1.5Ω
Phase Inductance: 20mH
Rotor Inertia: 19600 g·cm²;

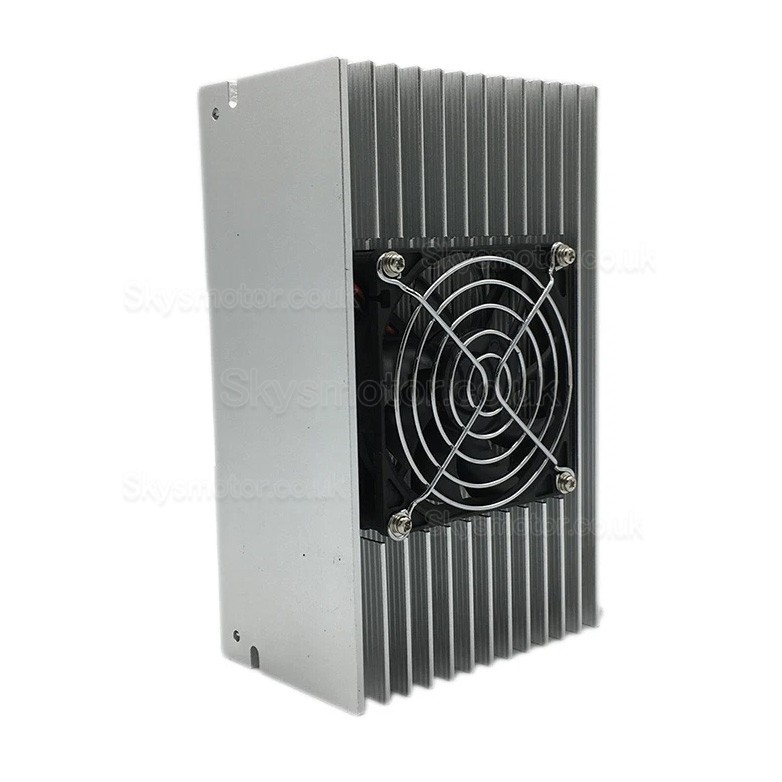

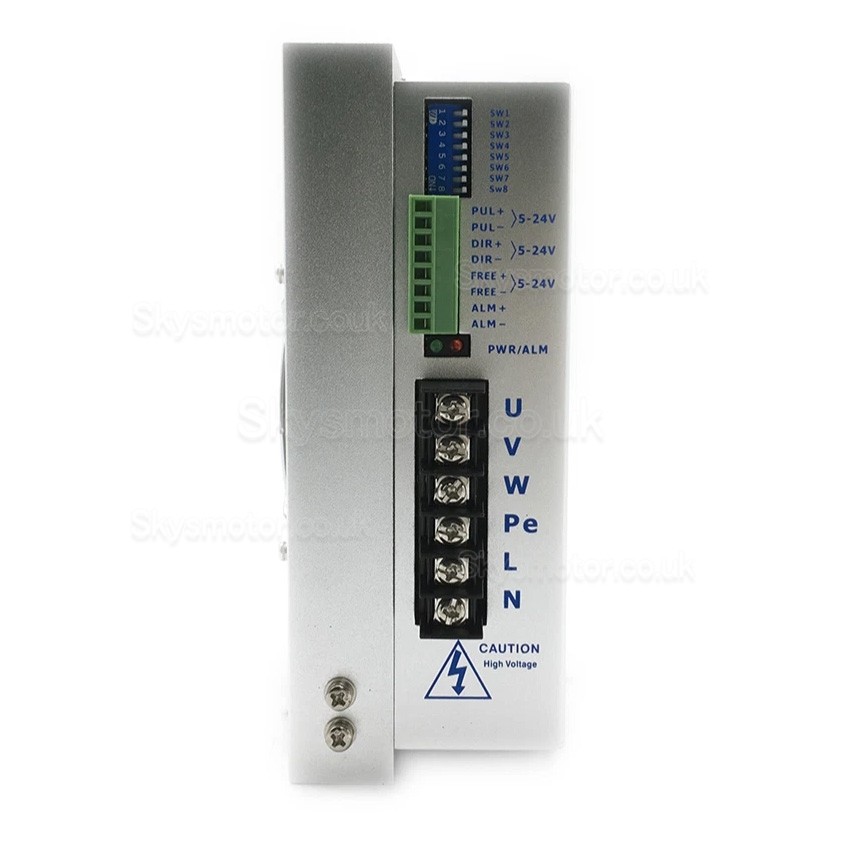

EC3822 Stepper Motor Driver:
3-phase stepper motor driver based on DSP control.
Input voltage range: AC 80–240 V, single power input.
Provides 16 microstepping angle settings and 16 current settings.
Maximum input pulse response frequency: 200 kpps.
Reduces coil current to 50% of the set value when step pulses stop for more than 1.5 s.
Optically isolated control signal input and output.
Suitable for pairing with 3-phase 86mm/110 mm open-loop stepper motors with phase current < 6 A.
Supports direct connection to AC 110–220 V mains without an external switching power supply.
Metal housing structure.
.png "Nema 42 3 Phase Stepper Motor & Driver Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1.2 Deg For Heavy-Duty CNC Milling Machine")
.jpg "Nema 42 3 Phase Stepper Motor & Driver Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1.2 Deg For Heavy-Duty CNC Milling Machine")
.jpg "Nema 42 3 Phase Stepper Motor & Driver Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1.2 Deg For Heavy-Duty CNC Milling Machine")
.jpg "Nema 42 3 Phase Stepper Motor & Driver Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1.2 Deg For Heavy-Duty CNC Milling Machine")
.jpg "Nema 42 3 Phase Stepper Motor & Driver Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1.2 Deg For Heavy-Duty CNC Milling Machine")
.jpg "Nema 42 3 Phase Stepper Motor & Driver Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1.2 Deg For Heavy-Duty CNC Milling Machine")

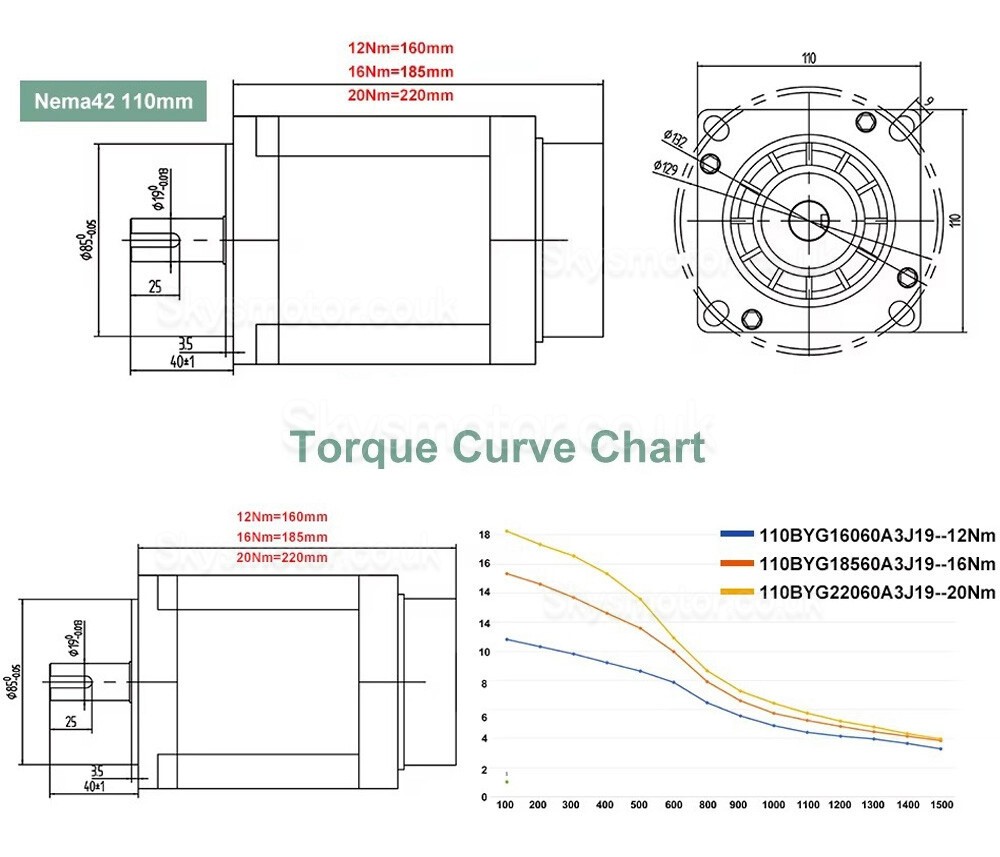

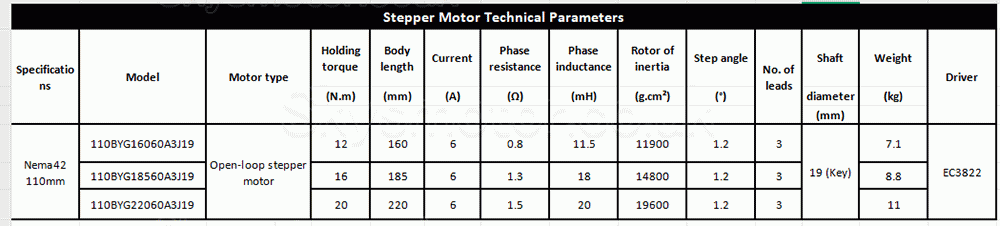

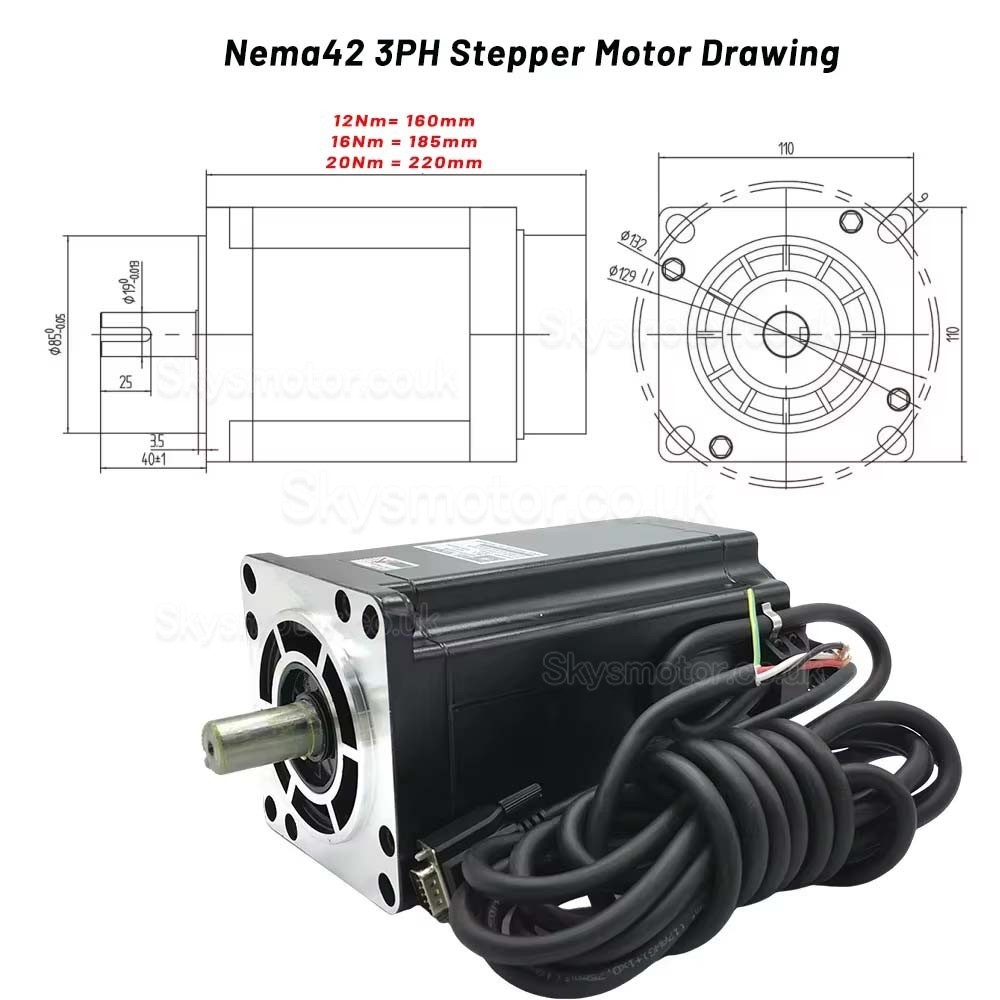

| Motor Specification | |
|---|---|
| Body Length(mm) | 160 / 185 / 220 |
| Holding Torque (Ncm) | 1200 / 1600 / 2000 |
| Holding Torque (oz.in) | 1699.34 / 2265.79 / 2832.24 |
| Inductance(mH) | 11.5 / 18 / 20 |
| Motor Nema Size | Nema 42 |
| No. of Lead | 3 |
| Phase Resistance(ohm) | 0.8 / 1.3 / 1.5 |
| Rated Current (A) | 6 |
| Shaft Diameter(mm) | 19 |
| Shaft Length(mm) | 25 |
| Shaft Type | Keyway |
| Single Shaft/Dual Shaft | Single Shaft |
| Step Angle(°) | 1.2 |
| Stepper Driver Specification | |
| Driving Voltage(V) | 5 - 24 |
| Max. Pulse Input(kHZ) | 200 |
| Microstep(Steps/rev.) | 400-50000 |
| Output Current(A) | 1.3 - 7 |
| Input Voltage(V) | 80-120VAC |
| CNC Kit Specification | |
| No of Axis | 1 |
| Open-loop/Closed-loop | Open-loop |
-
