ZXS Series Harmonic Reducer Gearbox 30 Arcsec Cup Type Ratio 30:1/50:1/80:1/100:1/120:1
-
Manuals and Documentation:
ZXS Series Harmonic Reducer Gearbox 30 Arcsec Cup Type Ratio 30:1/50:1/80:1/100:1/120:1
Models:
ZXS14 for 50W 100W Servo motor(8mm shaft)
ZXS14 for Nema 17 Stepper (5mm shaft)
ZXS17 for 50W 100W Servo motor(8mm shaft)
ZXS17 for Nema17 Stepper (5mm shaft)

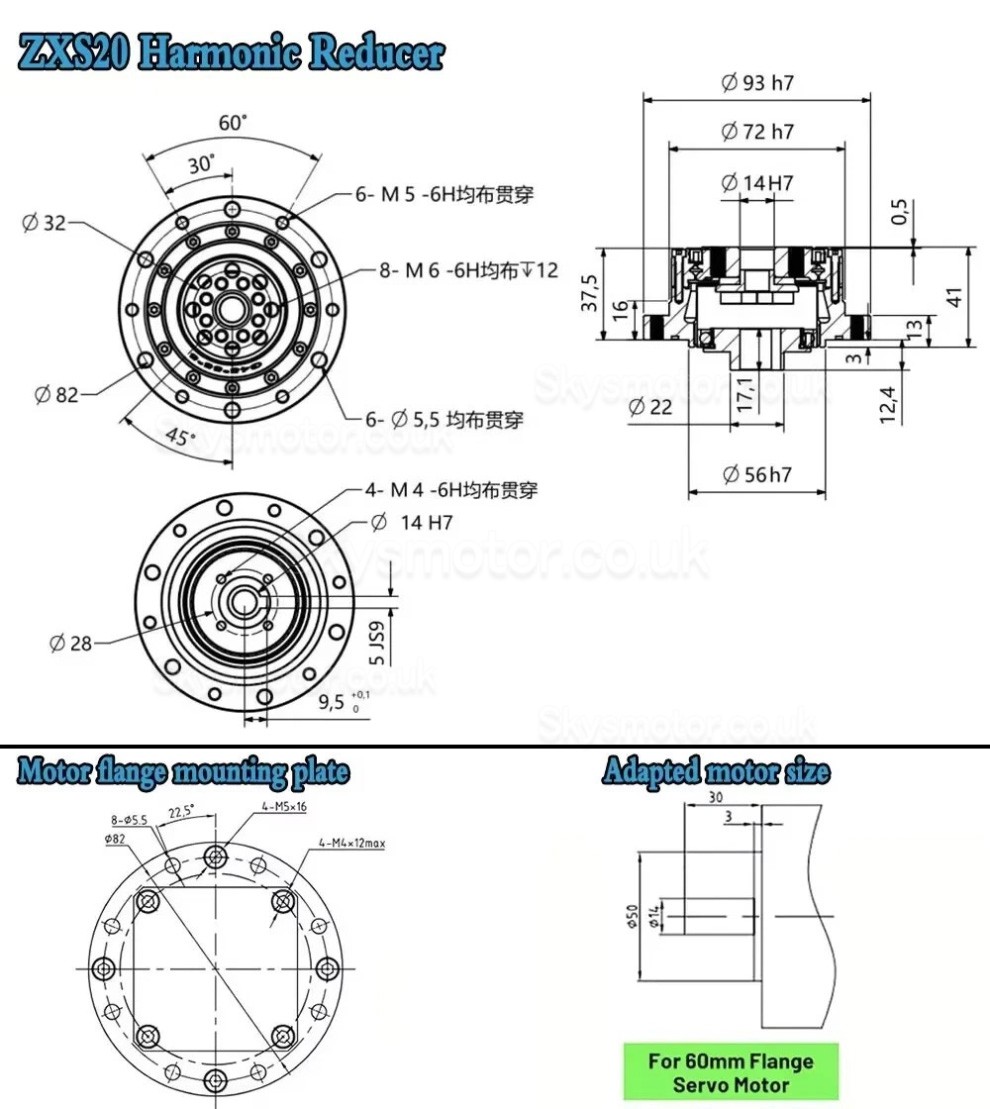

ZXS20 for 200W 400W Servo motor(14mm shaft)
ZXS20 for Nema 23 Stepper (8mm shaft)

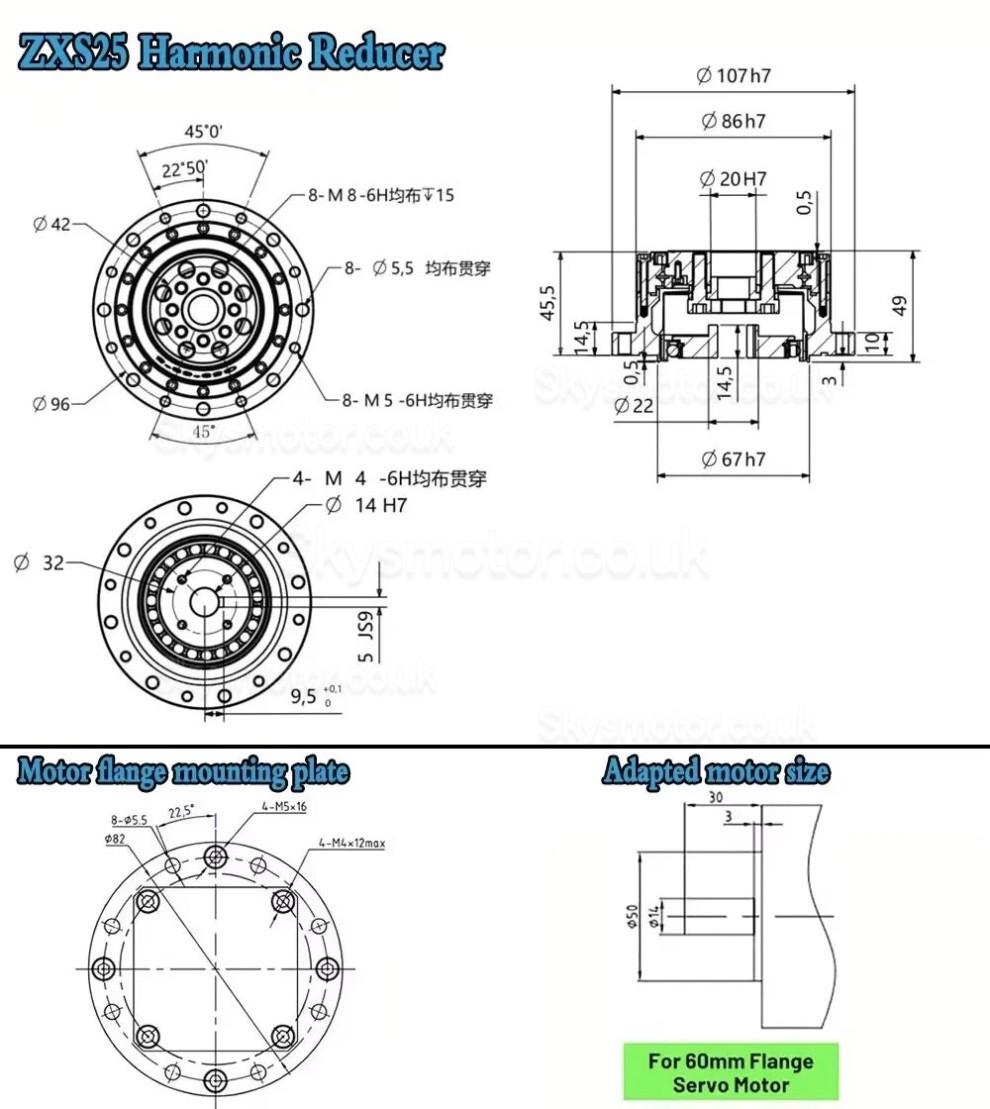

ZXS25 for 200W 400W Servo motor(14mm shaft)
ZXS25 for Nema 23 Stepper (8mm shaft)
ZXS32 for 750W 1KW 80mm Servo motor(19mm shaft)

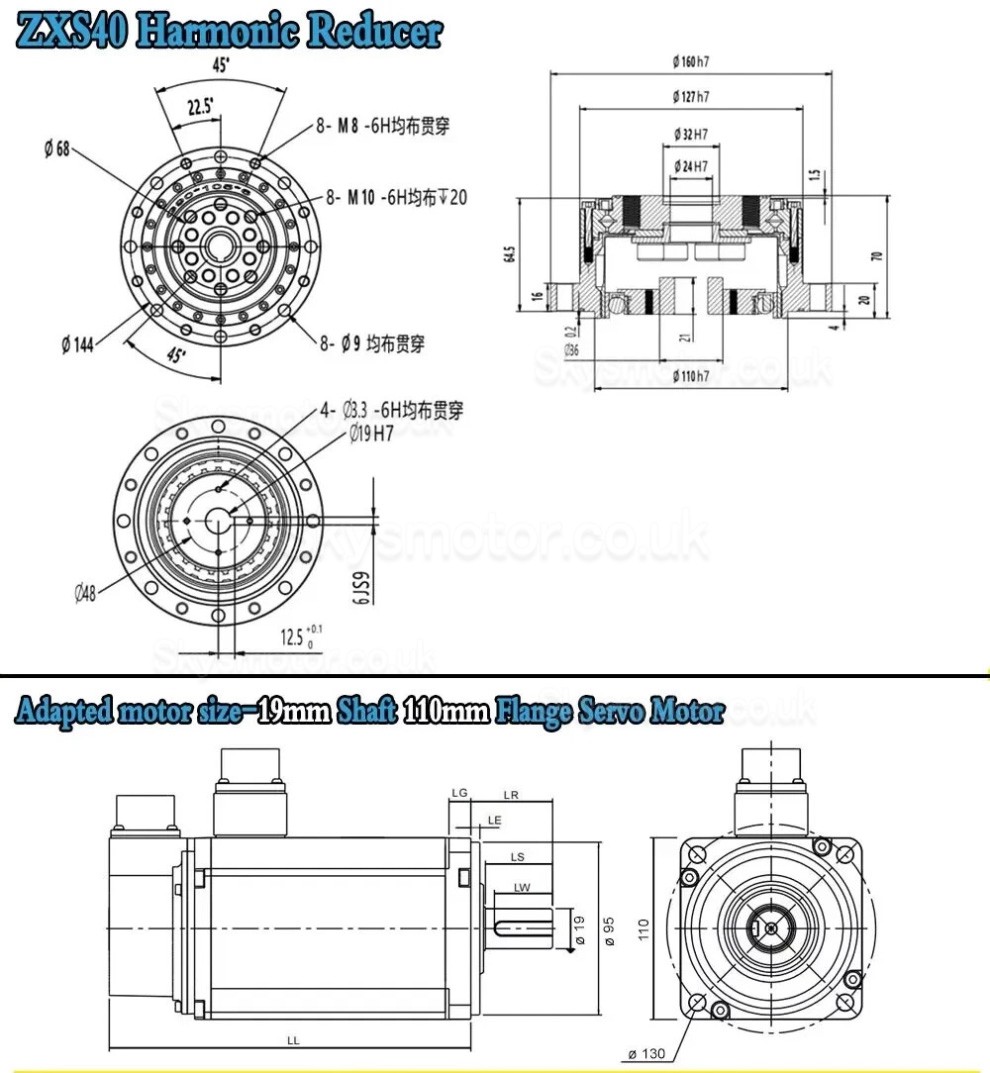

ZXS40 for 110mm Servo motor(19mm shaft)

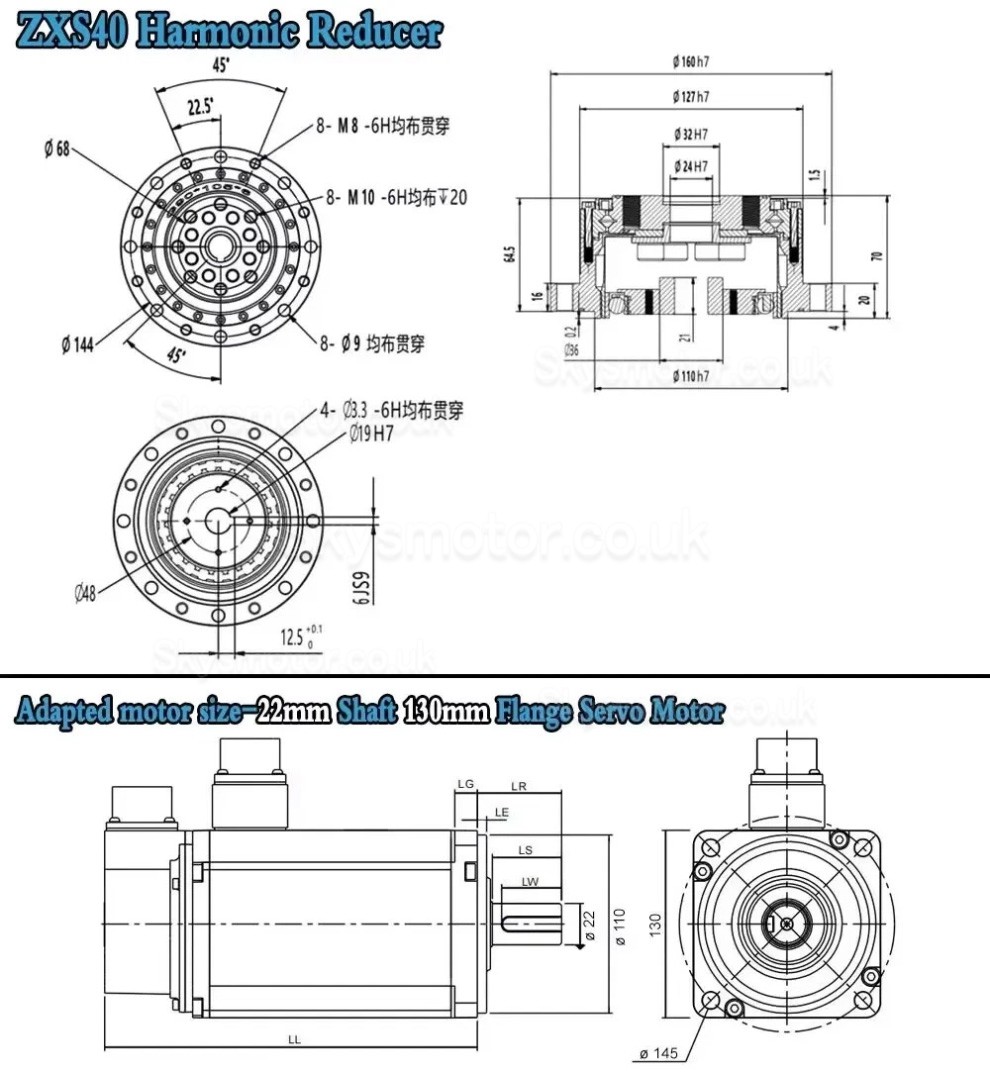

ZXS40 for 130mm Servo motor(22mm shaft)

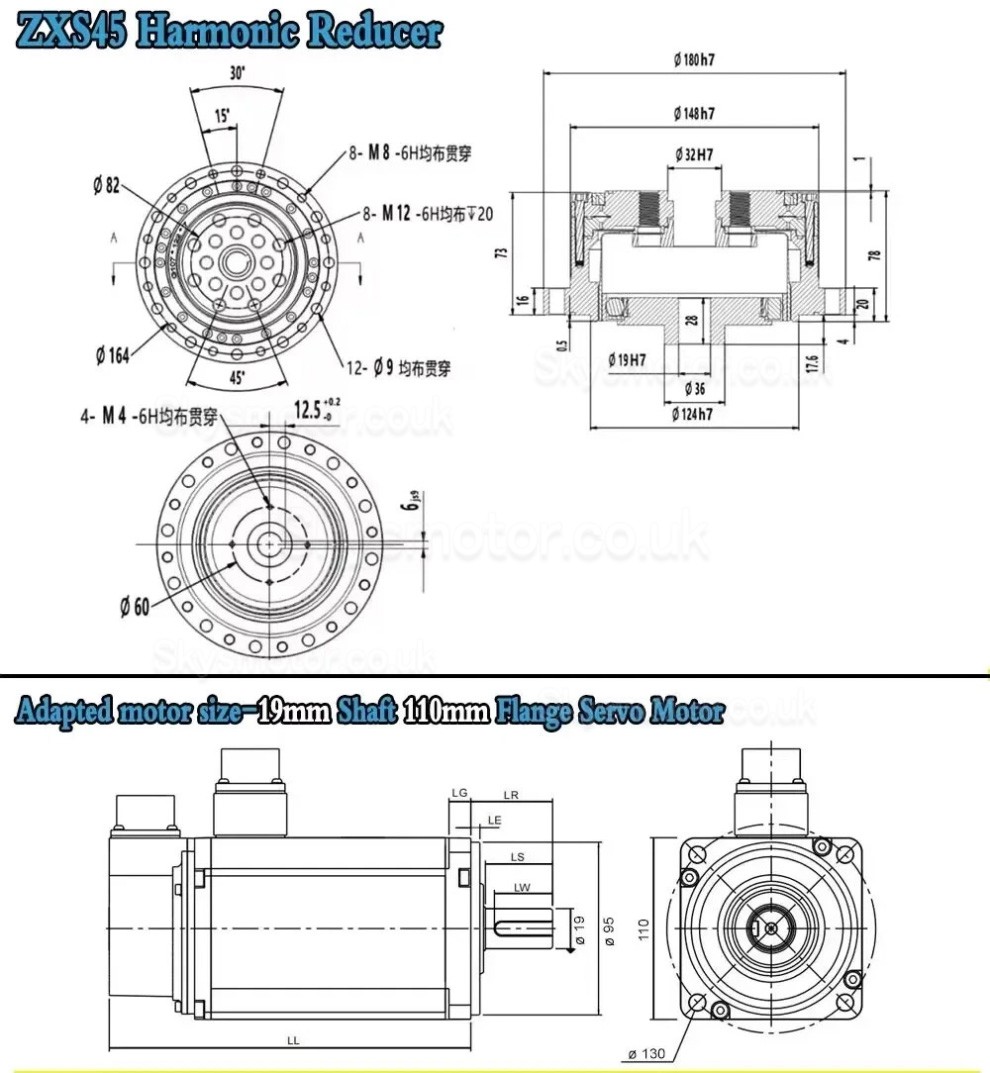

ZXS45 for 110mm Servo motor(19mm shaft)
ZXS50 for 110mm Servo motor(22mm shaft)
ZXS58 for 130mm Servo motor(22mm shaft)
ZXS65 for 130mm Servo motor(22mm shaft)
Features:
Multiple teeth engage simultaneously at two symmetrical positions (180° apart), which helps distribute pitch errors evenly.
The single-stage harmonic reducer provides a transmission ratio between i = 30–500 within a compact coaxial structure composed of three main components.
The surface-contact engagement of multiple teeth at once helps reduce load per unit area.
Compared with conventional gear systems, the structure helps reduce overall volume and weight.
The mechanism supports long-term torque transfer under appropriate operating conditions.
The meshing process reduces vibration and noise during motion.
Applications:
Applicable to motion systems that require precise positioning such as:robotic joints, industrial robots, CNC rotary tables, laser marking equipment, dispensing machines, optical or rotary test platforms, precision drive systems, indexing heads, radar systems, printing and paper machinery, winding and cable equipment, woodworking and testing devices, and other automation or measurement setups.
Package Includes:
1 × Harmonic reducer
| Physical Specification | |
|---|---|
| Suit for Motor | Nema 17 Stepper Motor / Nema 23 Stepper Motor / 40mm Servo Motor / 60mm Servo Motor / 110mm Servo motor / 130mm Servo motor |
| Input Shaft Diameter(mm) | 5 / 8 / 14 / 18 / 19 / 22 |
| Gear Ratio | 30:1 / 50:1 / 80:1 / 100:1 / 120:1 |
| Gearbox Type | Harmonic Gearbox |
| Backlash at No-load | ≤30arcsec |
| Product Type | Gearbox |
| Product Series | ZXS Series |
-
