Nema 17 Right Angle Bevel Gearbox 90 Degree Commutator Ratio 2:1/3:1/5:1 for Nema 17 Stepper Motor
Nema 17 Right Angle Bevel Gearbox 90 Degree Commutator Ratio 2:1/3:1/5:1 for Nema 17 Stepper Motor

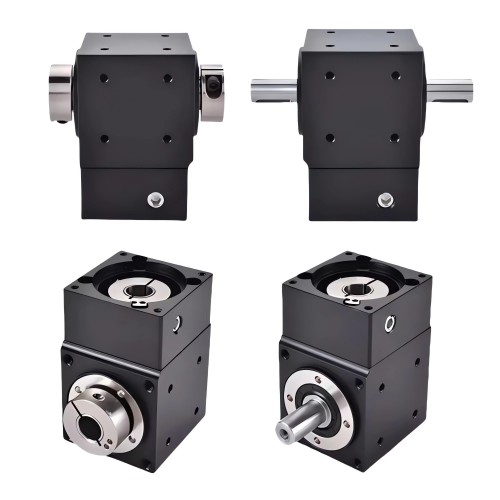

Models:

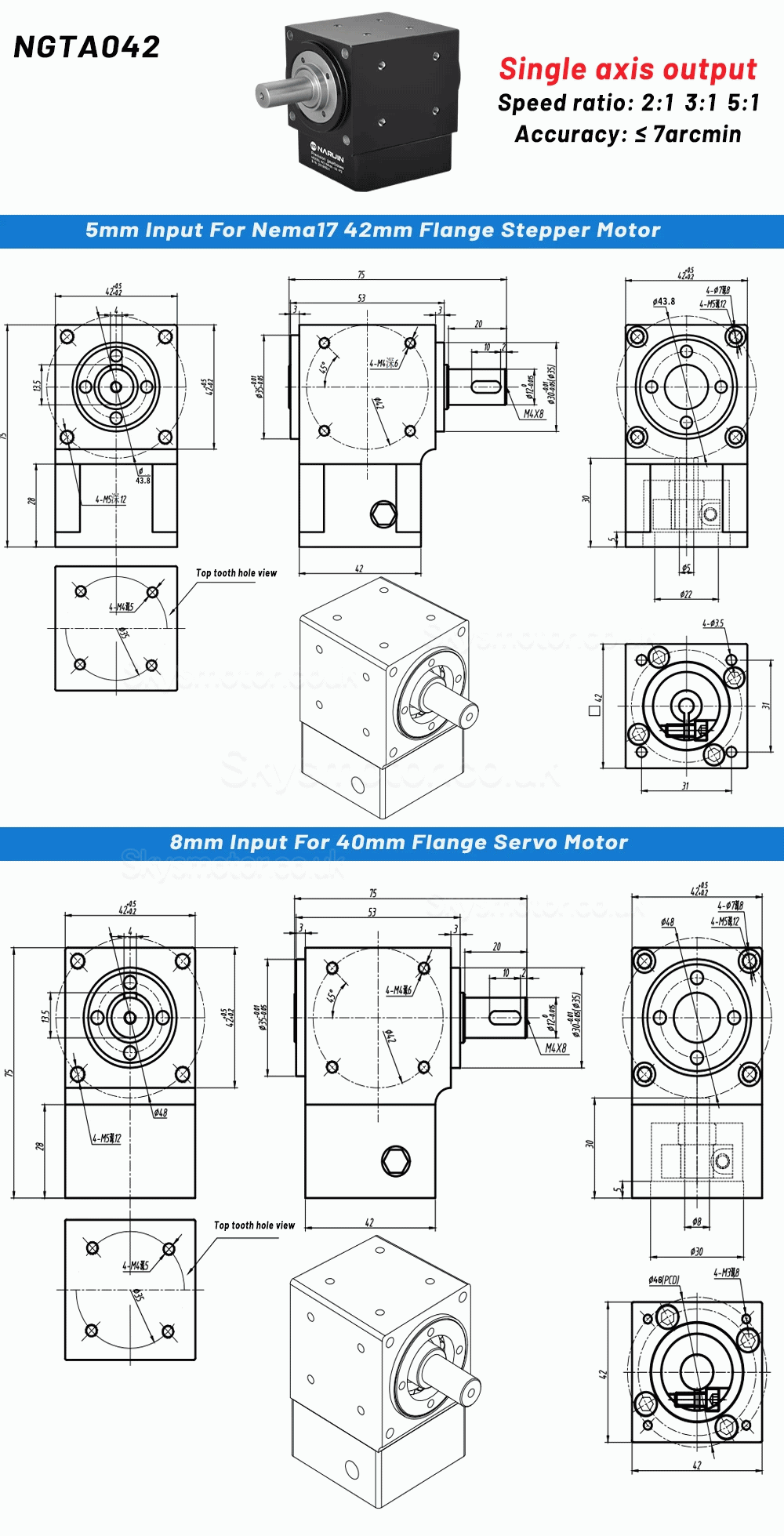

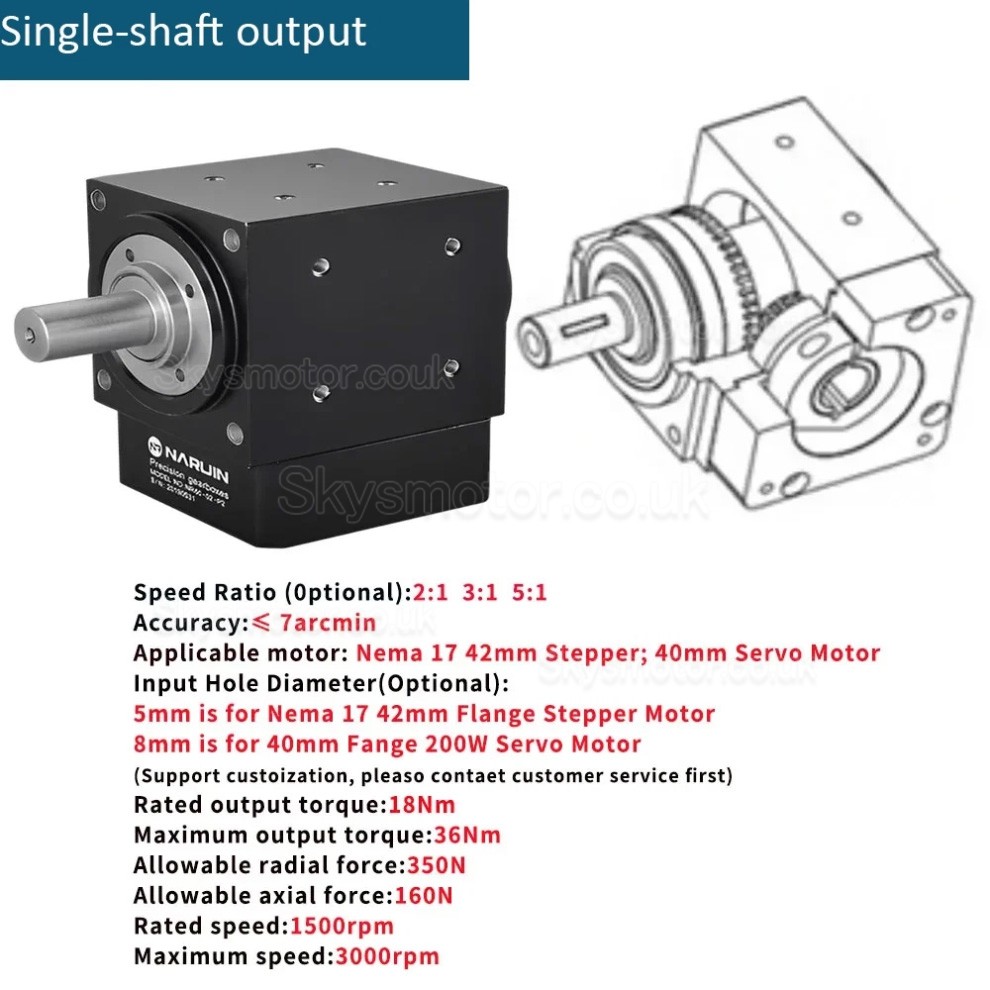

Single Shaft Output

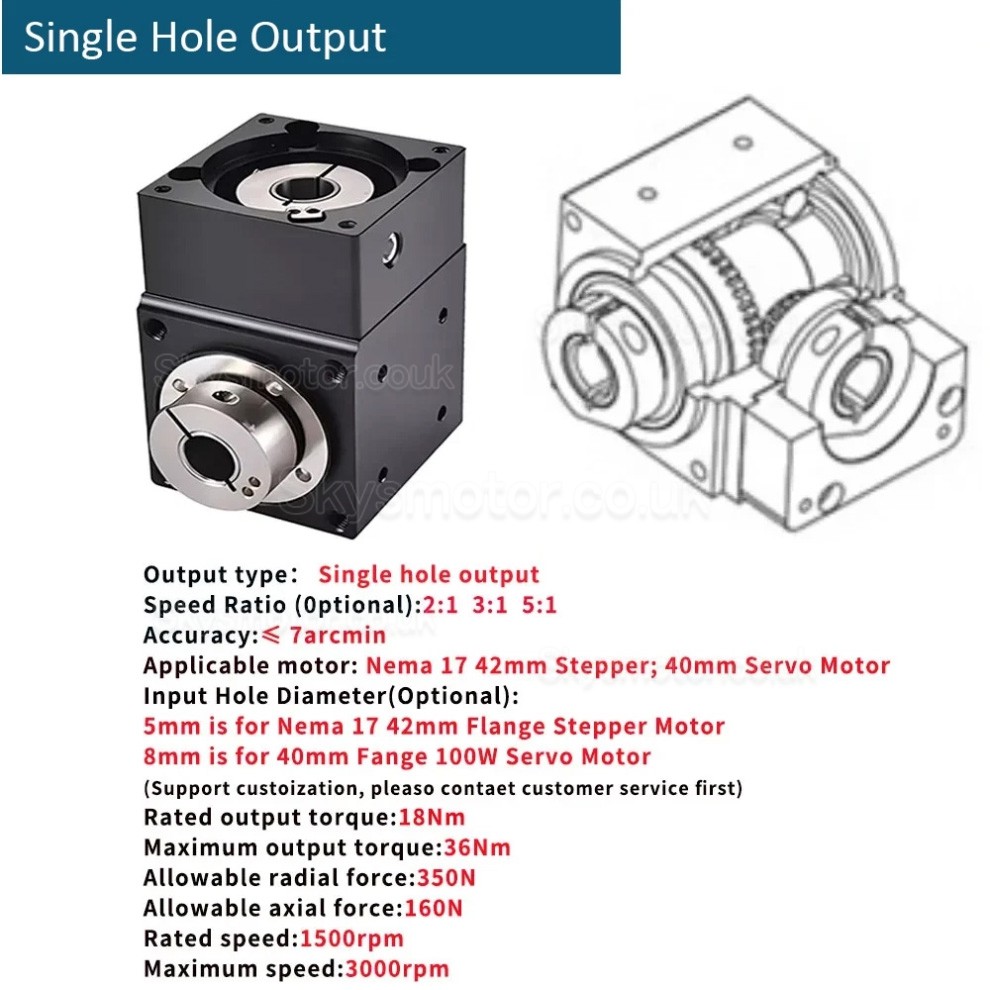

Single Hole Output

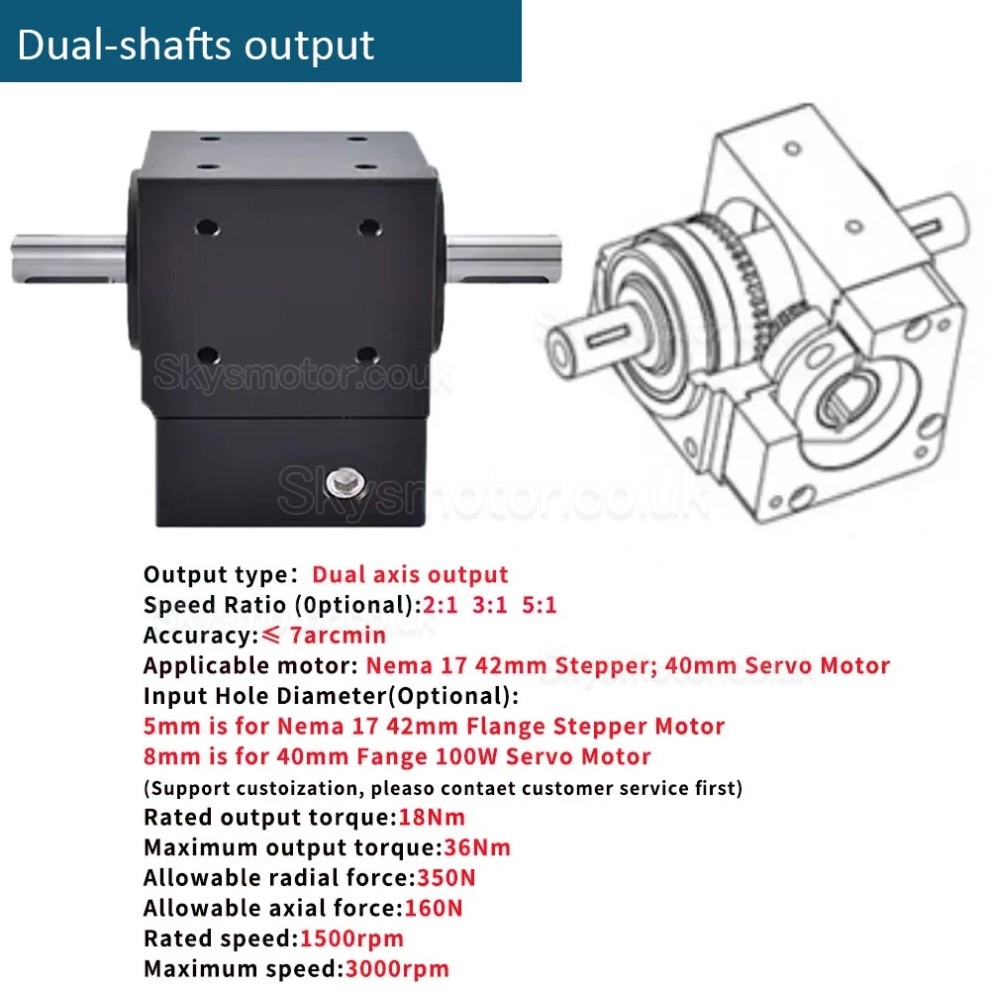

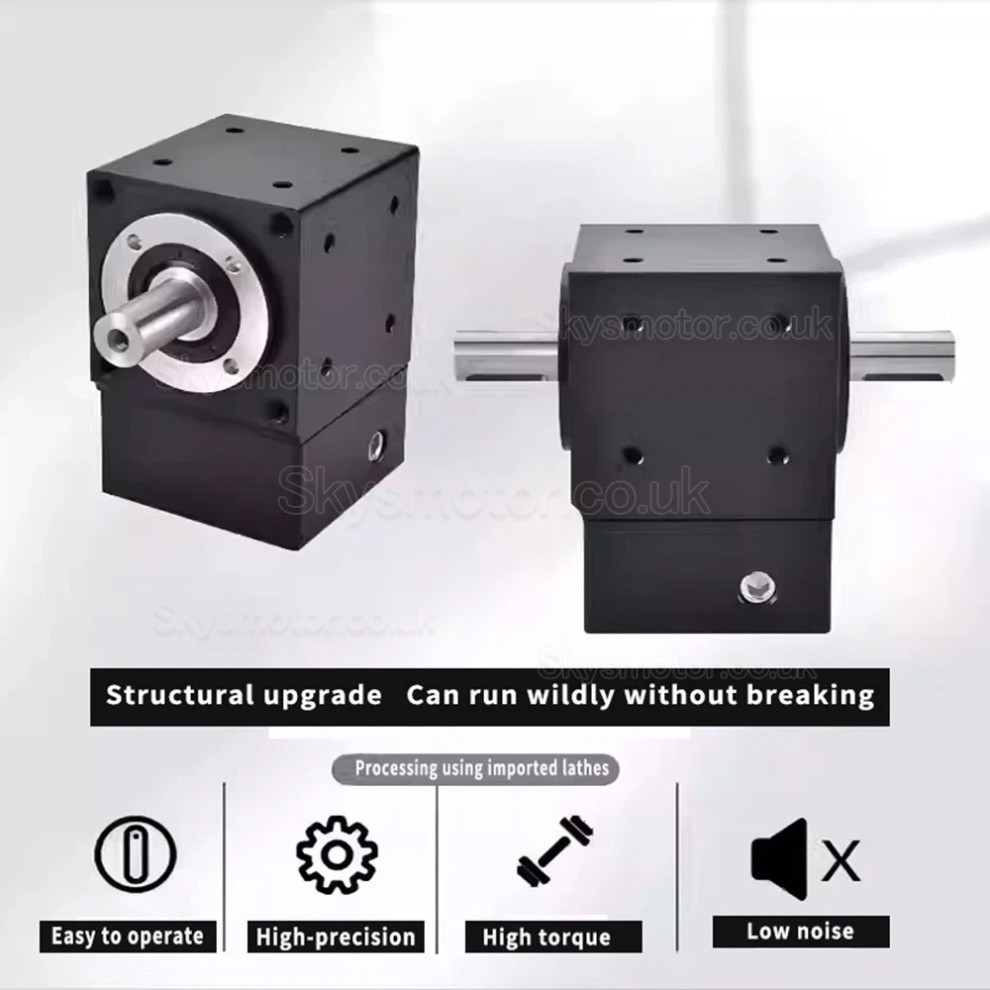

Double Shaft Output

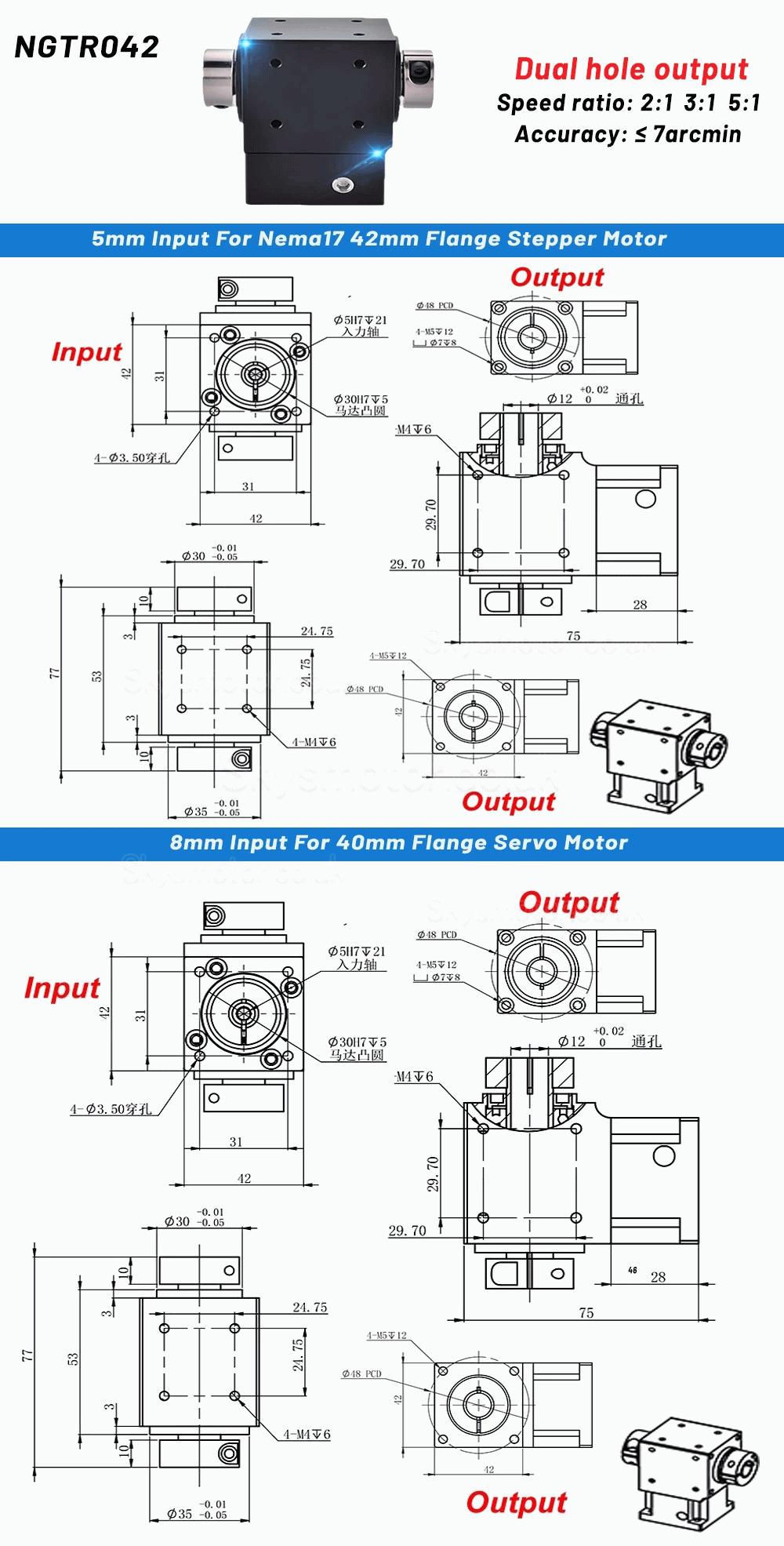

Double Hole Output
Description:
Right Angle Steering Gearbox with backlash ≤7 arc minutes.
Available in single shaft, single hole, double shafts, and double holes output types to support different installation configurations.
Compatible with NEMA17(42 mm) stepper motors.
Maximum speed: 3000 rpm; Maximum output torque: 18 Nm.
Protection level: IP65; Operation is simple and user-friendly.
NEMA 17 hole output type: nominal ratio 5:1, rated speed 1500 rpm.
Moment of inertia: 0.08 kg·cm²; Allowable axial force: 160 N.

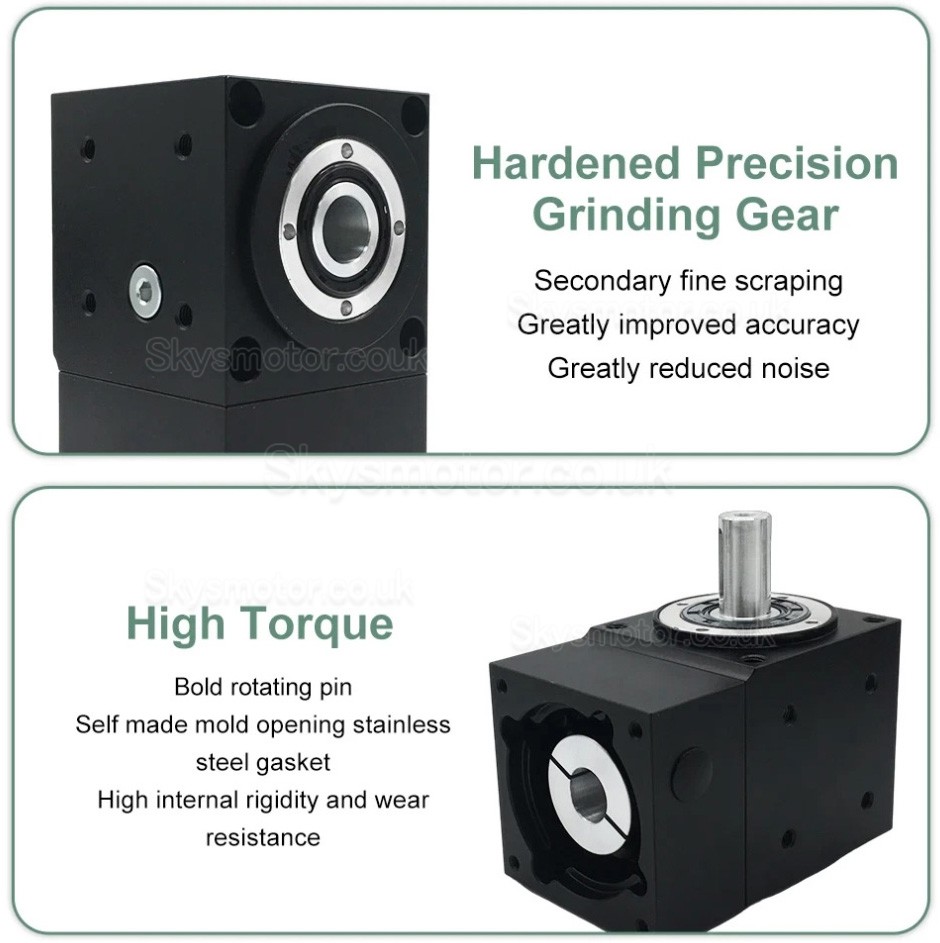

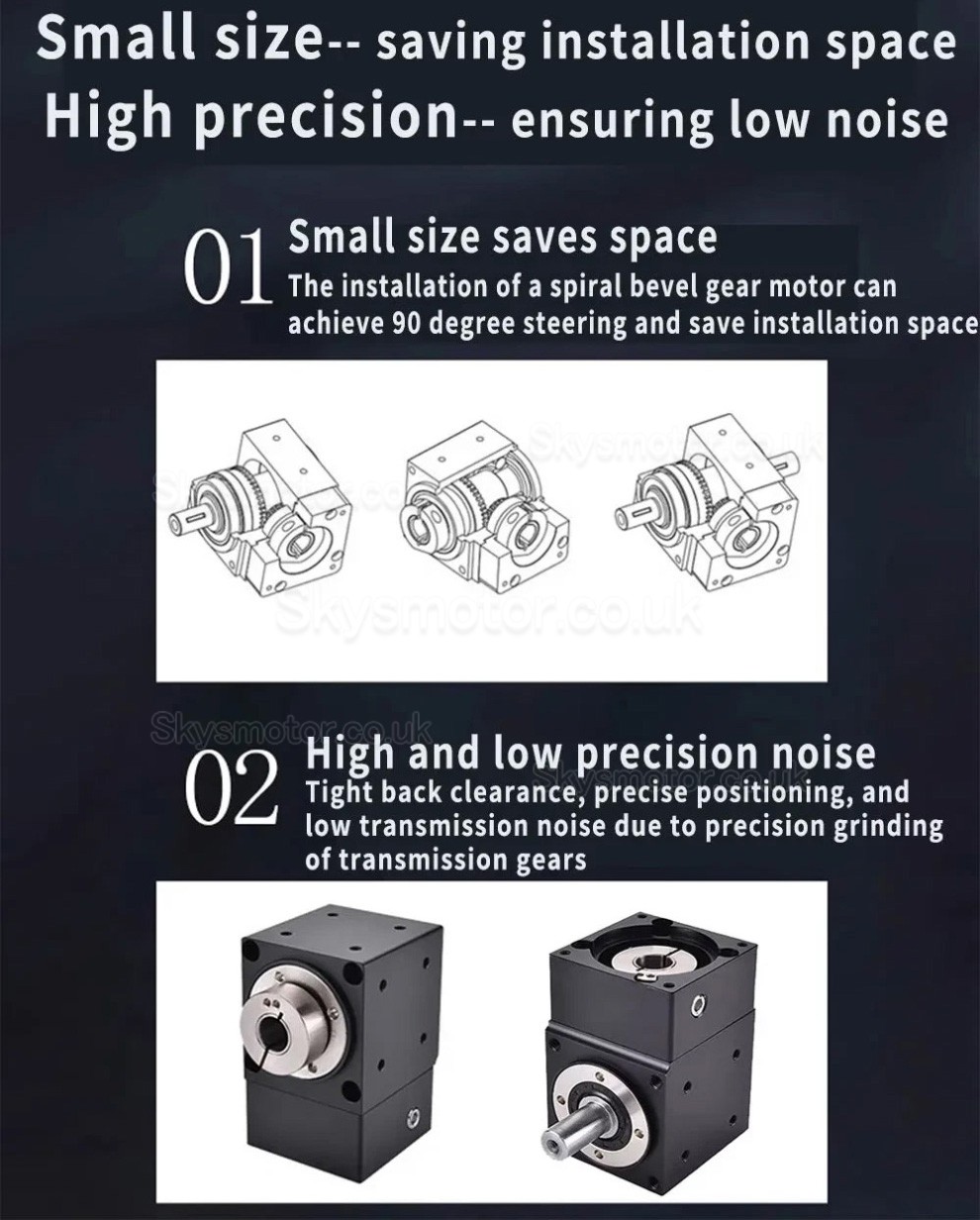

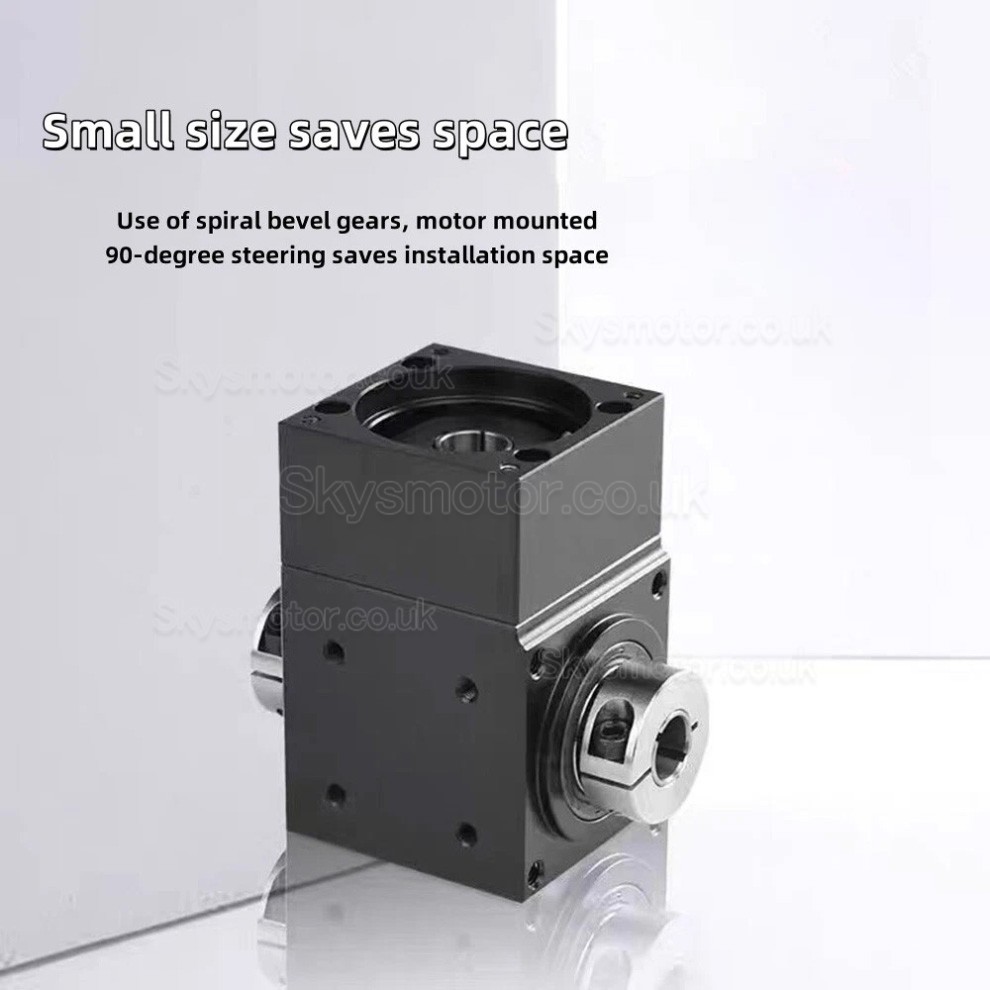

Uses spiral bevel gears to achieve 90° transmission, helping reduce installation space.
Applications:
Industrial Automation: Robotic arms, conveyor systems, pick-and-place machines.
CNC & Machinery: Rotary tables, spindle drives, milling equipment.
Medical Devices: Imaging systems, lab automation requiring precise motion.
Packaging & Printing: High-speed labeling, cutting, and winding mechanisms.
Parameters:
Rated output torque (Nm): 18
Maximum output torque (Nm): 36
Rated speed (rpm): 1500
Maximum speed (rpm): 3000
backlash(arcmin): 7
Allowable radial force (N): 350
Allowable axial force (N):160
Moment of inertia (Kg. cm ²): 0.08
Work efficiency: 97
Service life h ≥ 20000
Operating environment temperature: ° C -20~+90

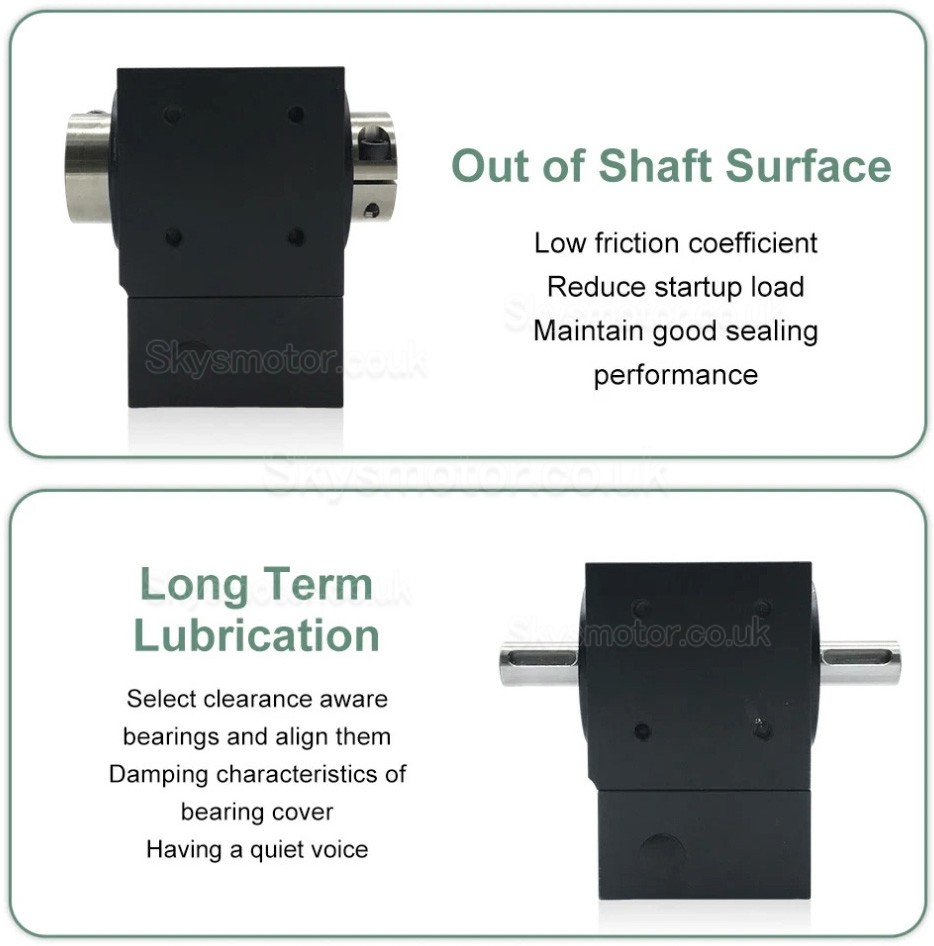

Lubrication method (Lup): Long term lubrication
Protection level (PC): IP65
Installation method (MP): in any direction
Noise Db ≤ 62;
.jpg "Nema 17 Right Angle Bevel Gearbox 90 Degree Commutator Ratio 2:1/3:1/5:1 for Nema 17 Stepper Motor")

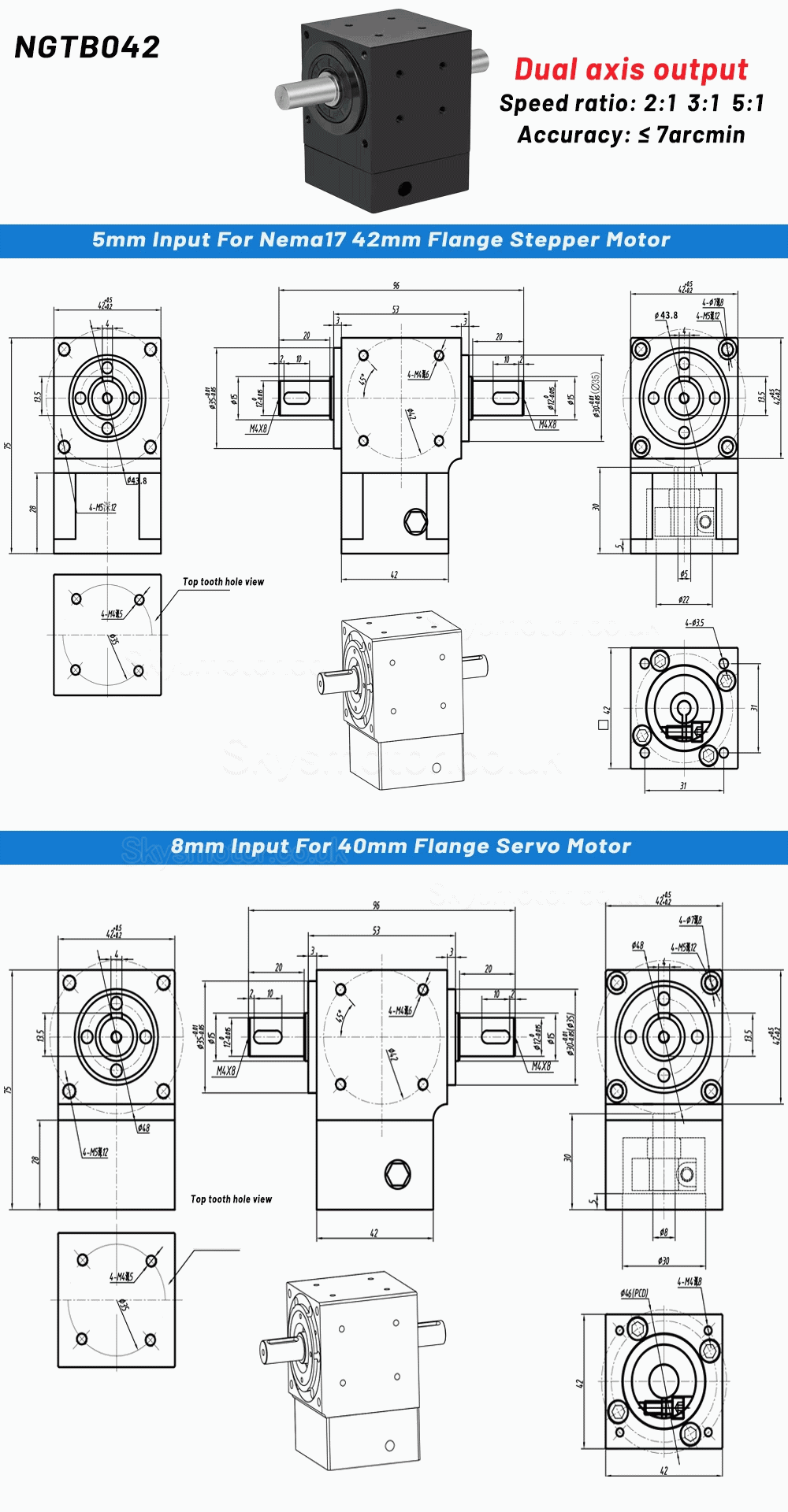

| Physical Specification | |
|---|---|
| Output Shaft Diameter(mm) | 12 |
| Suit for Motor | Nema 17 Stepper Motor |
| Input Shaft Diameter(mm) | 5 / 8 |
| Shaft Type | Single Shaft Output / Single Hole Output / Dual Hole Output / Dual Shaft Output |
| Gear Ratio | 2:1 / 3:1 / 5:1 |
| Backlash at No-load | ≤7arcmin |
| Gearbox Type | Right Angle Bevel Gearbox |
| Weight(g) | 3000 |
| Product Type | Gearbox |
| IP Rating | IP65 |
-
