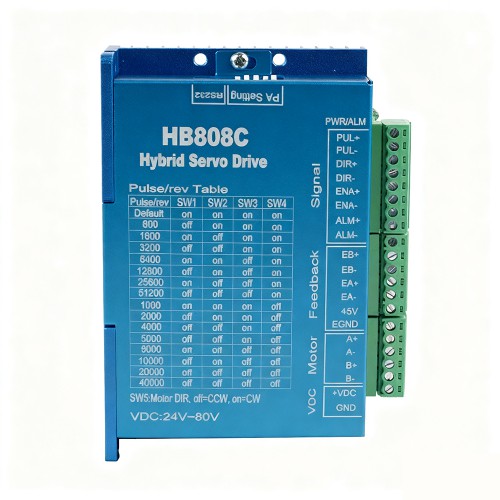

2 Phase Closed Loop Stepper Motor Driver HB808C AC18-80V for Nema 17/23/24 Motor
- Manuals and Documentation:
2 Phase Closed Loop Stepper Motor Driver HB808C AC18-80V for Nema 17/23/24 Motor
The HB808C Digital Stepper Motor Driver is a versatile and high-performance solution designed for precise motion control applications. Operating within a wide voltage range of 24VDC to 80VDC, it delivers continuous output currents up to 8.0A, with peak currents reaching 13A, ensuring robust performance for demanding tasks. Utilizing advanced Field-Oriented Control (FOC) and Space Vector Pulse Width Modulation (SVPWM) technologies, the HB808C offers closed-loop control that combines the benefits of stepper and servo systems. This integration results in enhanced accuracy, reduced heat generation, and improved motor efficiency.
The driver supports multiple control modes, including position, speed, and torque, and accepts both differential and single-ended pulse/direction commands. With a maximum pulse frequency of 500kHz, it accommodates high-speed operations. The HB808C is compatible with NEMA 23-86 hybrid stepper motors equipped with encoders, making it suitable for a wide range of applications. For configuration and monitoring, the driver features an RS232 serial port, allowing users to adjust parameters such as resolution (ranging from 400 to 25600 pulses per revolution), current settings, and loop parameters via the ProTuner software. Built-in protection mechanisms safeguard against over-voltage, under-voltage, over-current, and tracking errors, ensuring reliable and safe operation.
Features
Wide input voltage range of 24VDC to 80VDC.
Continuous output current up to 8.0A; peak current up to 13A.
Supports position, speed, and torque control modes.
Accepts differential and single-ended pulse/direction commands.
Maximum pulse frequency of 500kHz.
Compatible with NEMA 23-86 hybrid stepper motors with encoders.
RS232 serial port for configuration and monitoring.
Adjustable resolution from 400 to 25600 pulses per revolution.
Built-in protection against over-voltage, under-voltage, over-current, and tracking errors.
Utilizes FOC and SVPWM technologies for efficient closed-loop control.
Specifications
Model: HB808C
Input Voltage: 24VDC–80VDC
Continuous Output Current: 8.0A
Peak Output Current: 13A
Control Modes: Position, Speed, Torque
Pulse Input Frequency: Up to 500kHz
Compatible Motor Types: Encoder-equipped two-phase hybrid motors (NEMA 23–86)
Communication Interface: RS232
Resolution Settings: 400–25600 pulses/rev
Protection Features: Over-voltage, Under-voltage, Over-current, Tracking error
Cooling Method: Natural or forced air cooling
Operating Temperature: -5°C ~ +45°C
Storage Temperature: -20°C ~ +65°C
Humidity: 40% ~ 90% RH

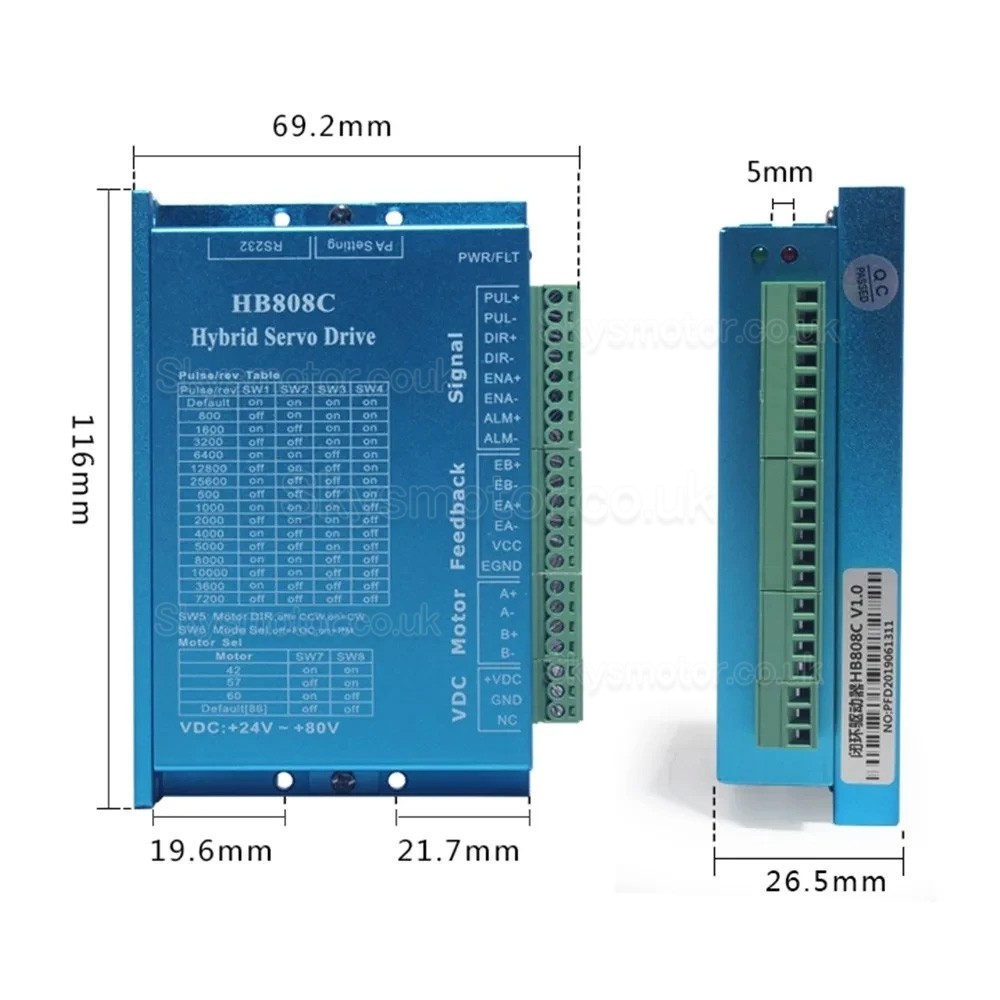

Size Chart:
.jpg)
| Physical Specification | |
|---|---|
| Weight(g) | 1500 |
| Stepper Driver Specification | |
| Max. Pulse Input(kHZ) | 500 |
| Input Voltage(V) | 20V-80V |
| Microstep(Steps/rev.) | 400-25600 |
| Output Current(A) | 8 |
-
