PLE042 Series Nema 17 Planetary Gearbox Ratio 4:1 - 100:1 for NEMA17 Stepper Motor / 40mm Servo Motor 50W 100W
- Manuals and Documentation:
PLE042 Series Nema 17 Planetary Gearbox Ratio 4:1 - 100:1 for NEMA17 Stepper Motor / 40mm Servo Motor 50W 100W
The PLE series gearbox is designed for applications requiring accuracy at a lower cost. It is compatible with 15mm output shafts and can be used with NEMA17 42mm stepper motors and 50W-100W 40mm AC servo motors. This gearbox is suitable for automation, home, office, and consumer electronics applications.
Applications:
It can be used in automation, robotics, printing, textile machines, packaging, machine tools, food processing, agriculture, and handling systems.
Specifications:

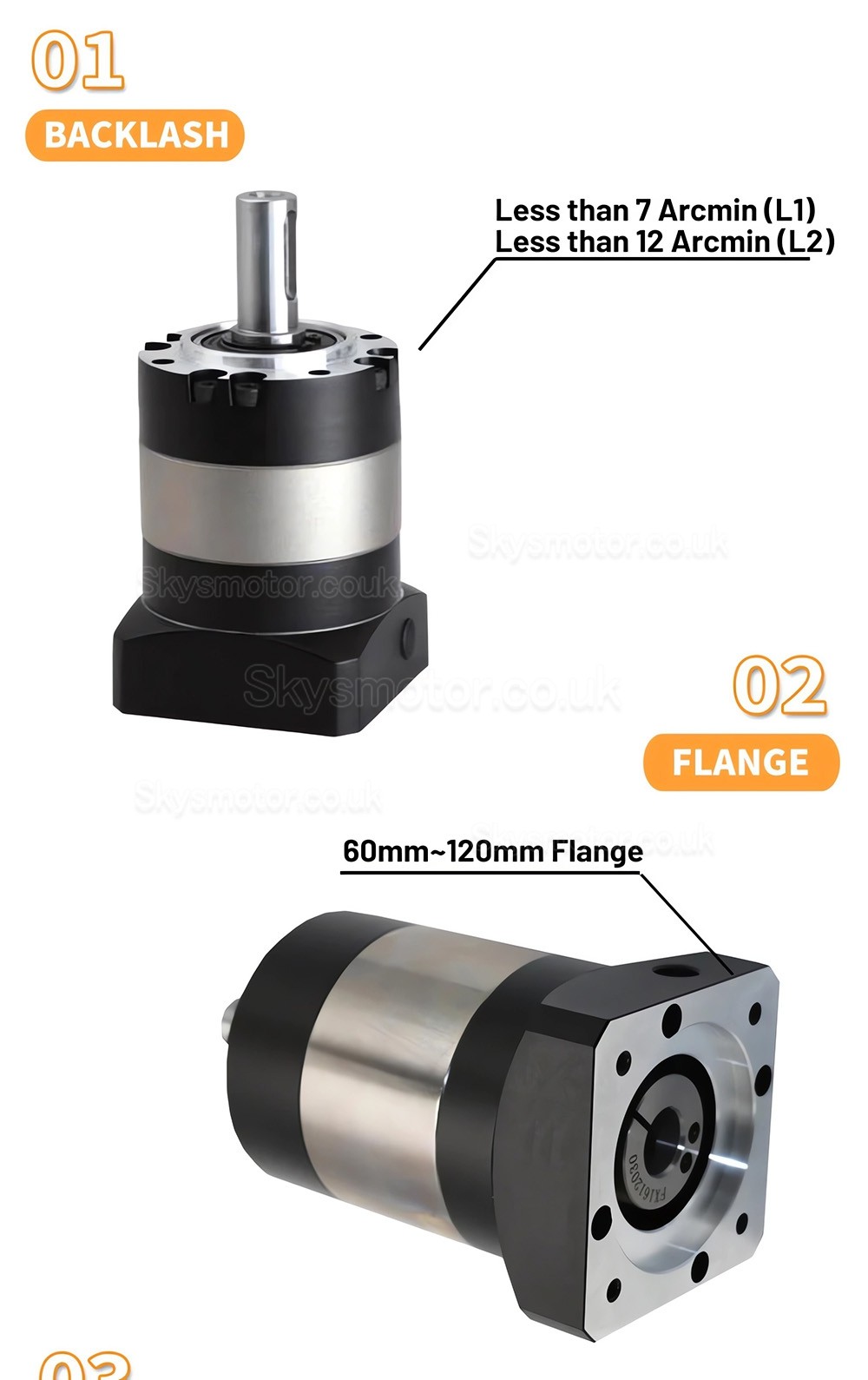

Backlash: ≤7/12 arcmin
Nominal ratios: 4:1, 5:1, 7:1, 10:1, 20:1, 25:1, 35:1, 40:1, 50:1, 70:1, 100:1
Rated output torque: 16Nm
Maximum input speed: 8,000 RPM
Operating temperature range: -10°C to +90°C
Torsional stiffness: 0.7 Nm/arcmin
Noise level: ≤55 dB
Protection: IP54
Package includes:
1x Planetary reducer
1x Key
4x Installation screws
.jpg)
.jpg "PLE042 Series Nema 17 Planetary Gearbox Ratio 4:1 - 100:1 for NEMA17 Stepper Motor / 40mm Servo Motor 50W 100W")

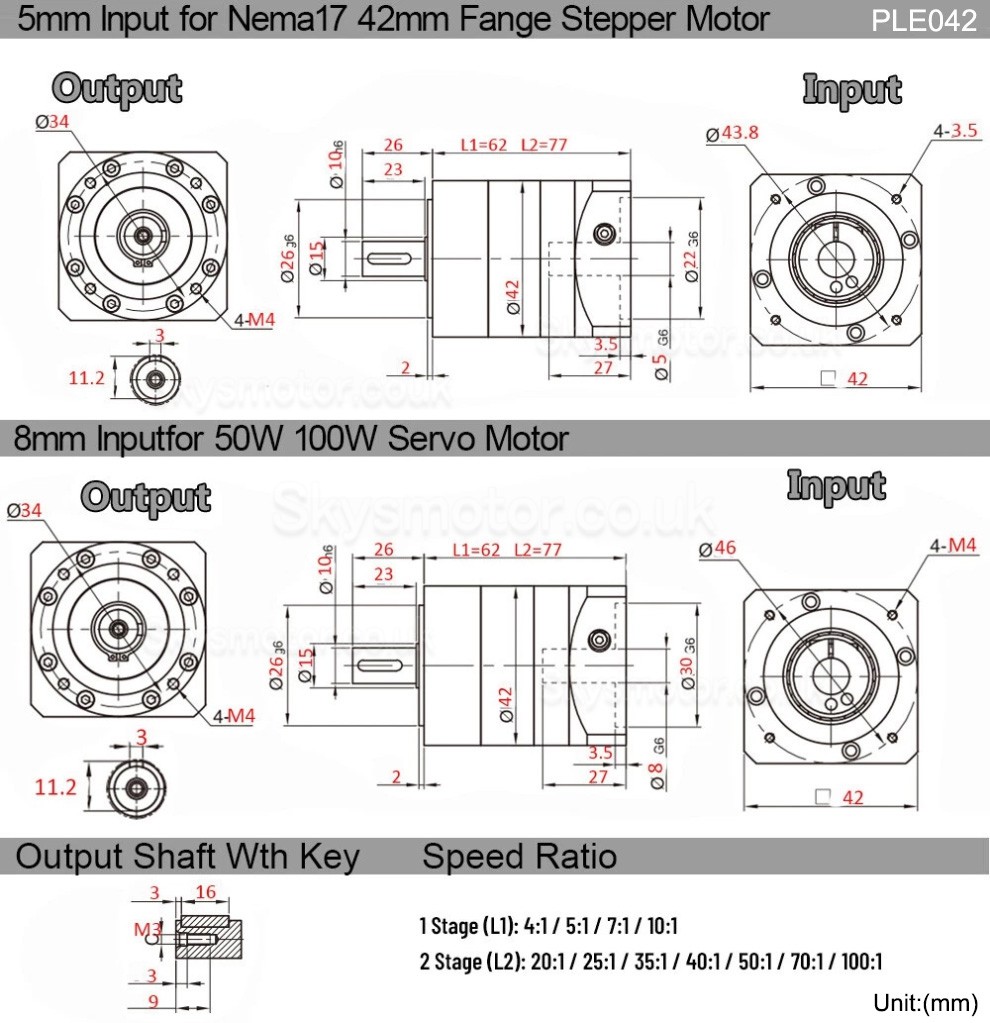

| Physical Specification | |
|---|---|
| Input Shaft Diameter(mm) | 5 / 8 |
| Output Shaft Diameter(mm) | 15 |
| Suit for Motor | Nema 17 Stepper Motor / 40mm Servo Motor |
| Gear Ratio | 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Backlash at No-load | ≤7arcmin / ≤12arcmin |
| Shaft Type | Keyway Shaft |
| Gearbox Type | Helical Planetary Gearbox |
| Frame Size(mm) | 42 x 42 |
| Gearbox Length(mm) | 62 / 77 |
| Input Shaft Length(mm) | 23.5 |
| Output Shaft Length(mm) | 23 |
| Product Type | Gearbox |
| Input Shaft Max. Length | 23.5 |
| Keyway Length | 16 |
-
