DLF Series Nema 23 Planetary Gearbox Ratio 4:1 - 100:1, 1/4' Input 6.35mm 8mm
- Manuals and Documentation:
Buy It Now:£34.86
DLF Series Nema 23 Planetary Gearbox Ratio 4:1 - 100:1, 1/4' Input 6.35mm 8mm
Specification:
Speed ratios:
1-stage (L1): 4:1 / 5:1 / 7:1 / 10:1
2-stage (L2): 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1;
Backlash:
L1: ≤20 arcmin
L2: ≤40 arcmin
Rated output torque
27 Nm (4:1)
29 Nm (5:1)
19 Nm (7:1)
8 Nm (10:1)
30 Nm (16:1 / 20:1 / 40:1)
33 Nm (25:1 / 35:1 / 50:1)
Efficiency and size:
Full-load efficiency: L1 ≥95%, L2 ≥90%
Body length: L1 = 66 mm, L2 = 81 mm
Load capacity and speed
Max radial force: 320 N
Max axial force: 240 N
Max input speed: 4000 rpm
Rated input speed: 3000 rpm
Interface:
Output shaft: 14 mm

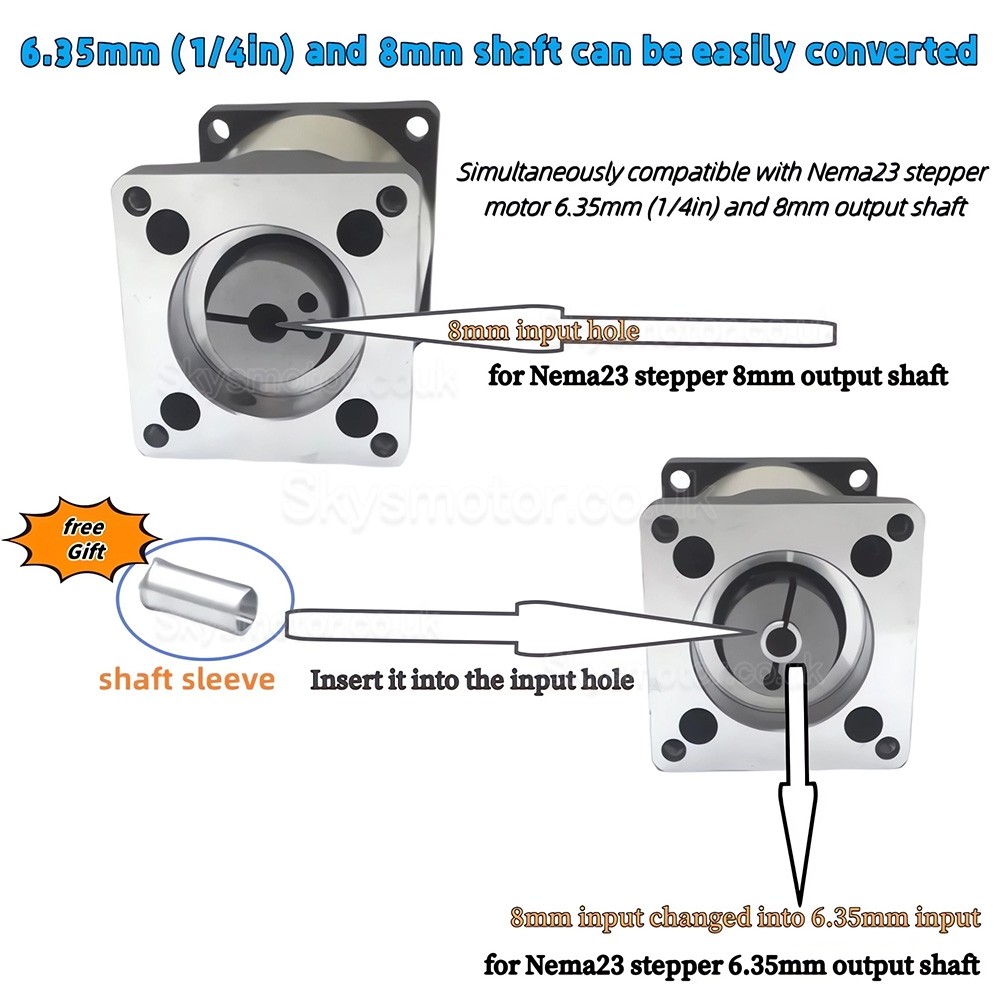

Axle sleeve: 8 mm to 6.35 mm (for devices requiring 6.35 mm input hole);
Package List:

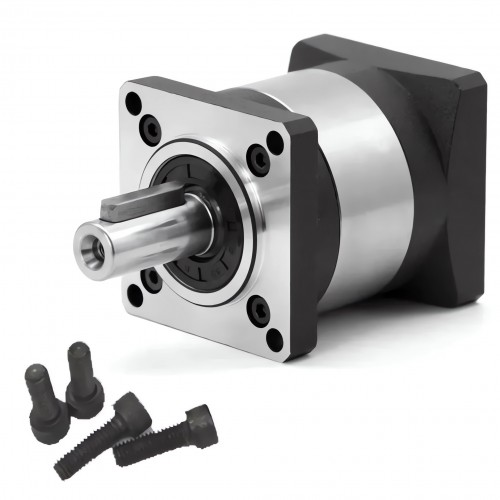

1 × Planetary gearbox
1 × Key
4 × Install screws
1 × Axle sleeve (8 mm to 6.35 mm)
.jpg "DLF Series Nema 23 Planetary Gearbox Ratio 4:1 - 100:1, 1/4' Input 6.35mm 8mm")
.jpg "DLF Series Nema 23 Planetary Gearbox Ratio 4:1 - 100:1, 1/4' Input 6.35mm 8mm")
| Physical Specification | |
|---|---|
| Input Shaft Diameter(mm) | 6.35 / 8 |
| Output Shaft Diameter(mm) | 14 |
| Suit for Motor | Nema 23 Stepper Motor |
| Gear Ratio | 4:1 / 5:1 / 10:1 / 20:1 / 25:1 / 40:1 / 50:1 / 100:1 |
| Backlash at No-load | ≤20 arcmin / ≤40 arcmin |
| Shaft Type | Keyway Shaft |
| Frame Size(mm) | 57 x 57 |
| Gearbox Length(mm) | 66 / 81 |
| Output Shaft Length(mm) | 25 |
| Gearbox Type | Planetary Gearbox |
| Product Type | Gearbox |
| Product Series | DLF Series |
| Keyway Length | 31 |
