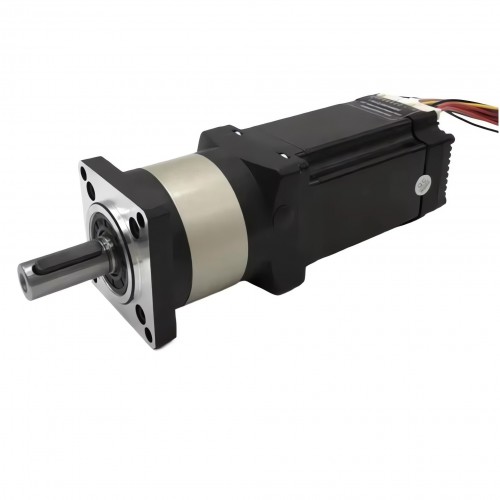

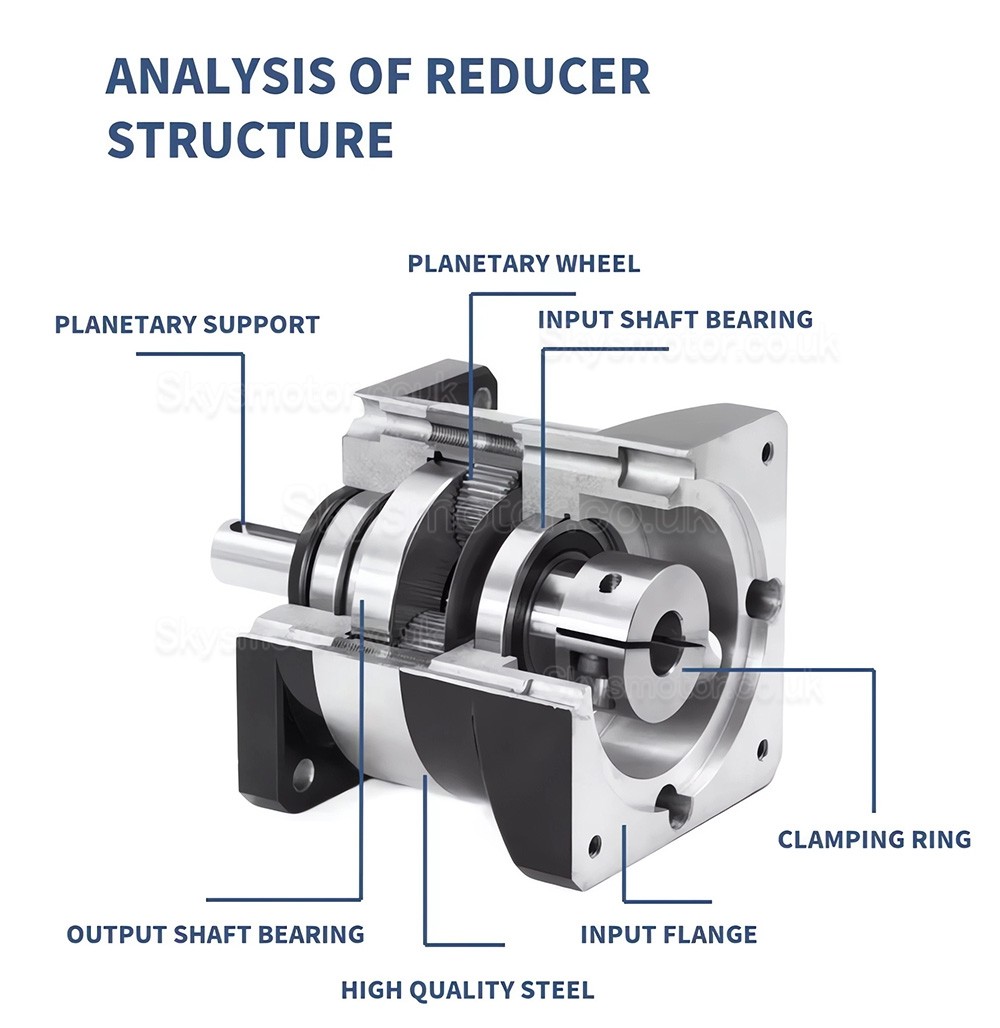

Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox
- Manuals and Documentation:
Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox

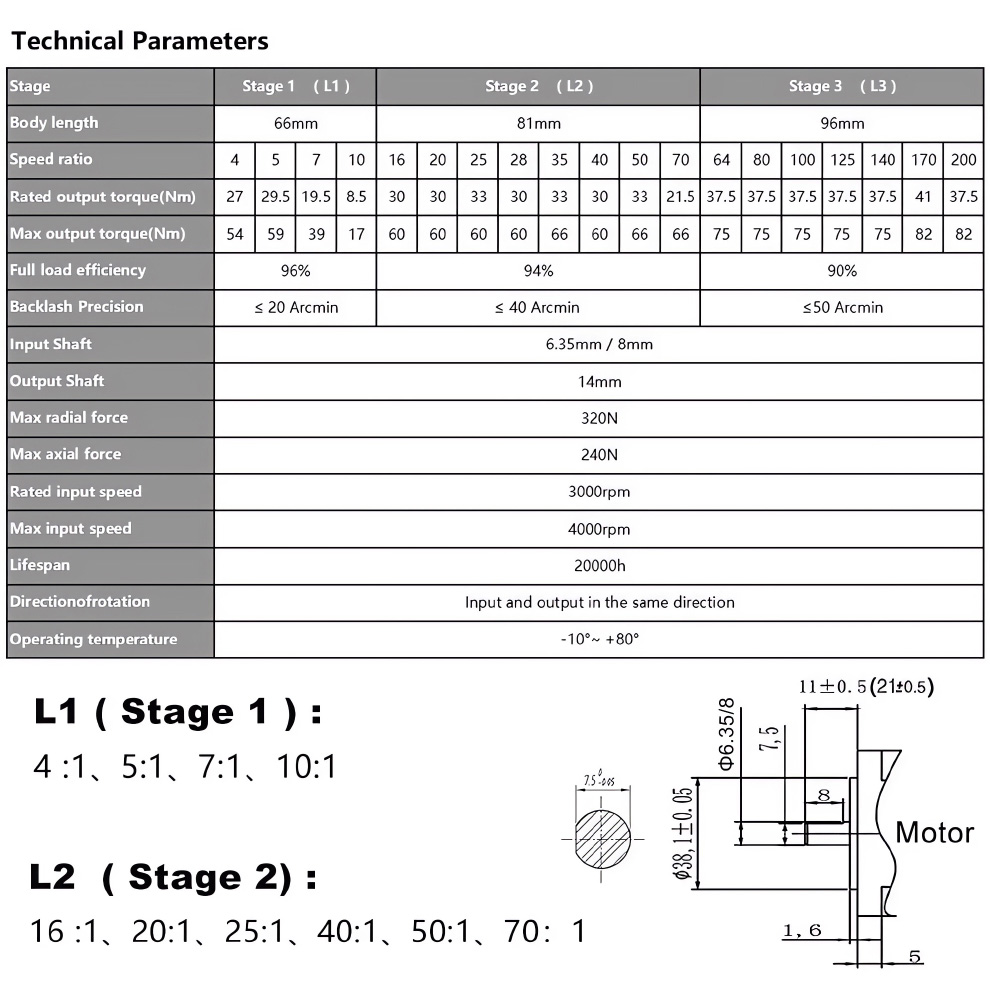

Specification
Speed Ratios:
Single-stage (L1): 4:1 / 5:1 / 7:1 / 10:1
Two-stage (L2): 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1;
Backlash
L1: ≤ 20 arcmin
L2: ≤ 40 arcmin
Rated Output Torque
27 N·m (4:1)
29 N·m (5:1)
19 N·m (7:1)
8 N·m (10:1)
30 N·m (16:1 / 20:1 / 40:1)
33 N·m (25:1 / 35:1 / 50:1)
Efficiency and Size
Full-load efficiency: L1 ≥ 95%, L2 ≥ 90%
Body length: L1 = 66 mm, L2 = 81 mm
Load Capacity and Speed
Maximum radial force: 320 N
Maximum axial force: 240 N
Maximum input speed: 4000 rpm
Rated input speed: 3000 rpm;

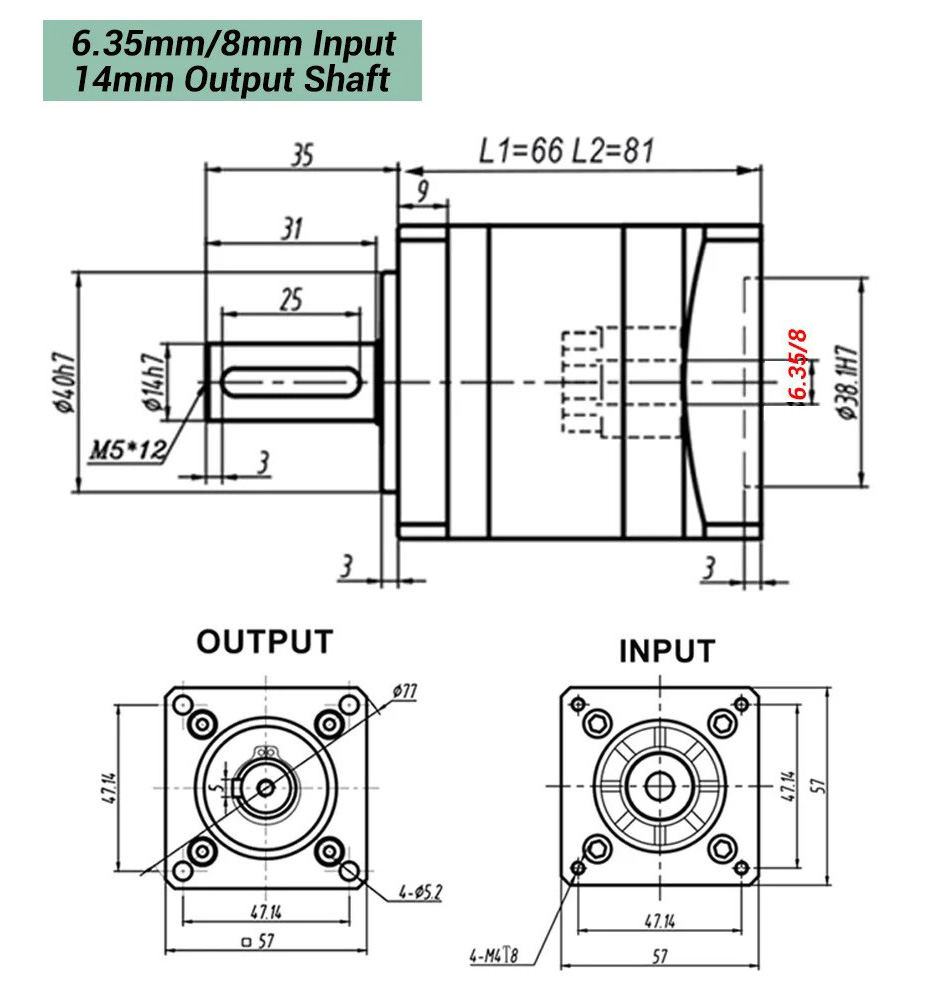

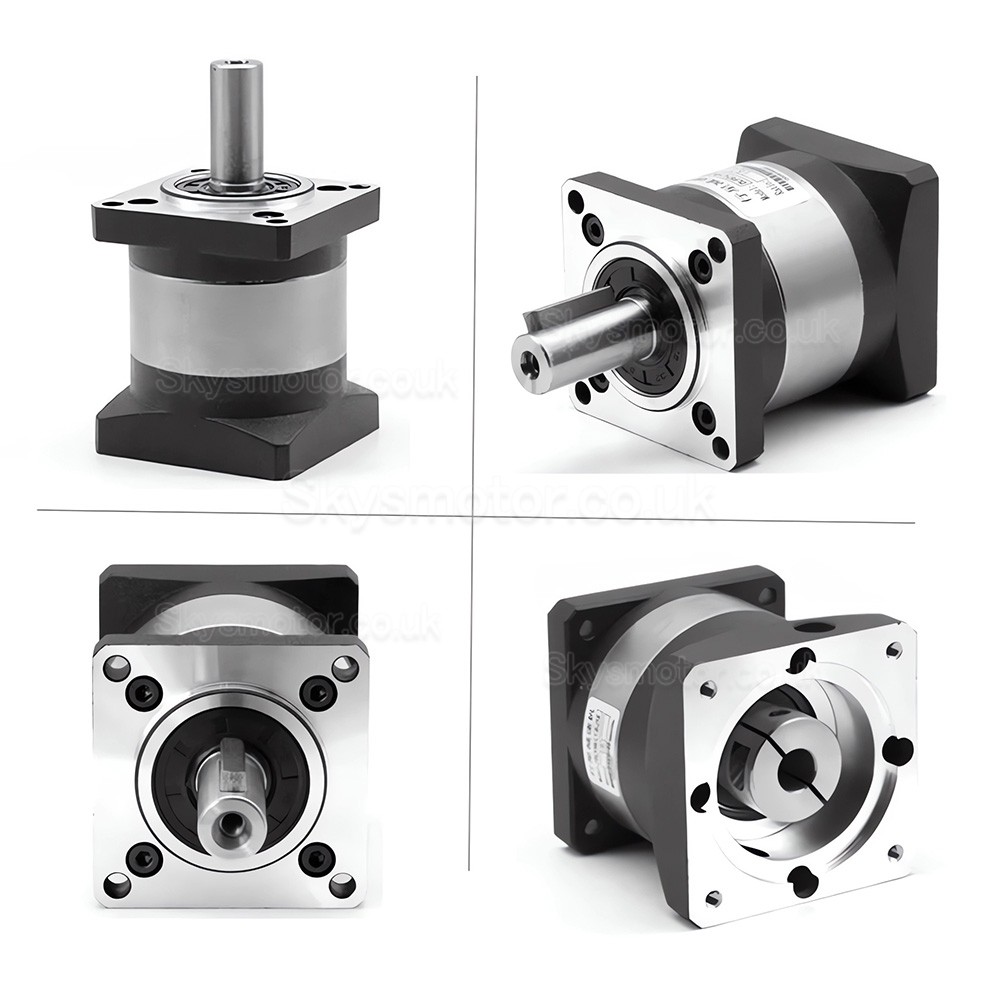

Interface:
Output shaft diameter: 14 mm

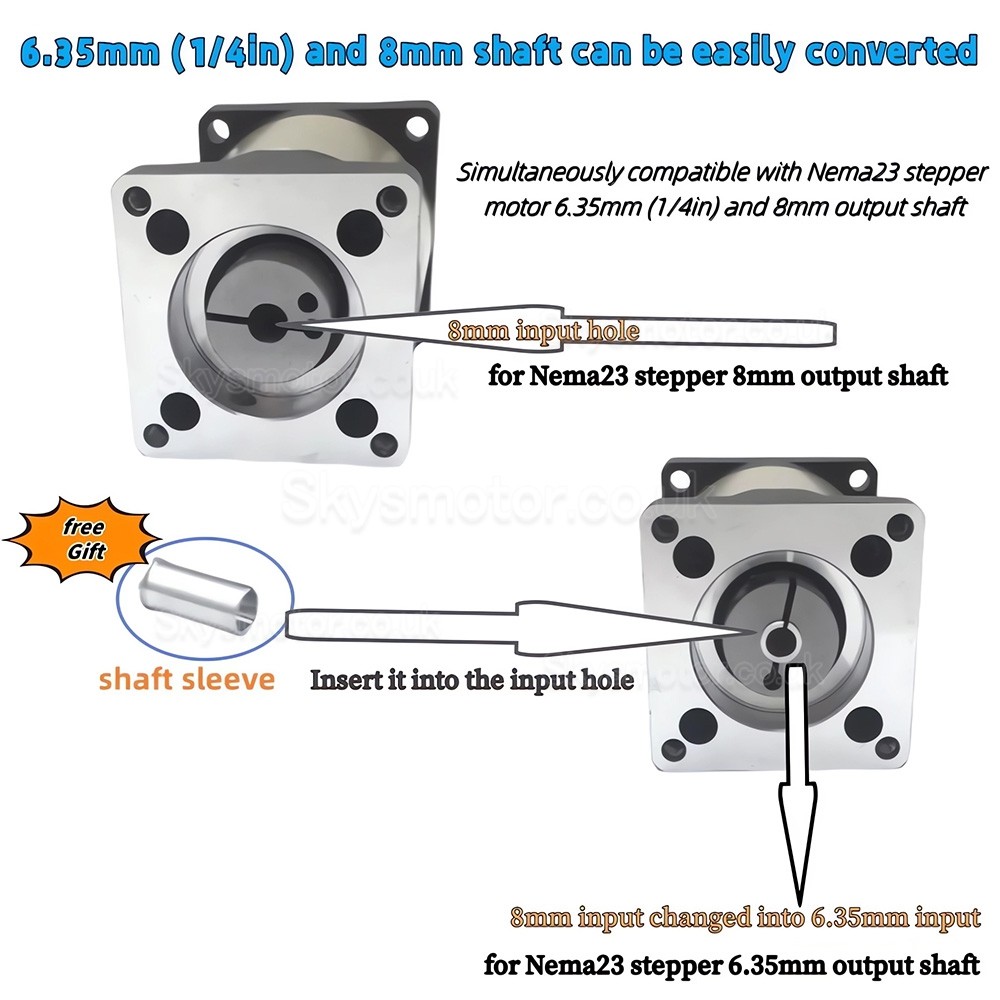

Shaft adapter sleeve: 8 mm to 6.35 mm (for devices requiring a 6.35 mm input bore)

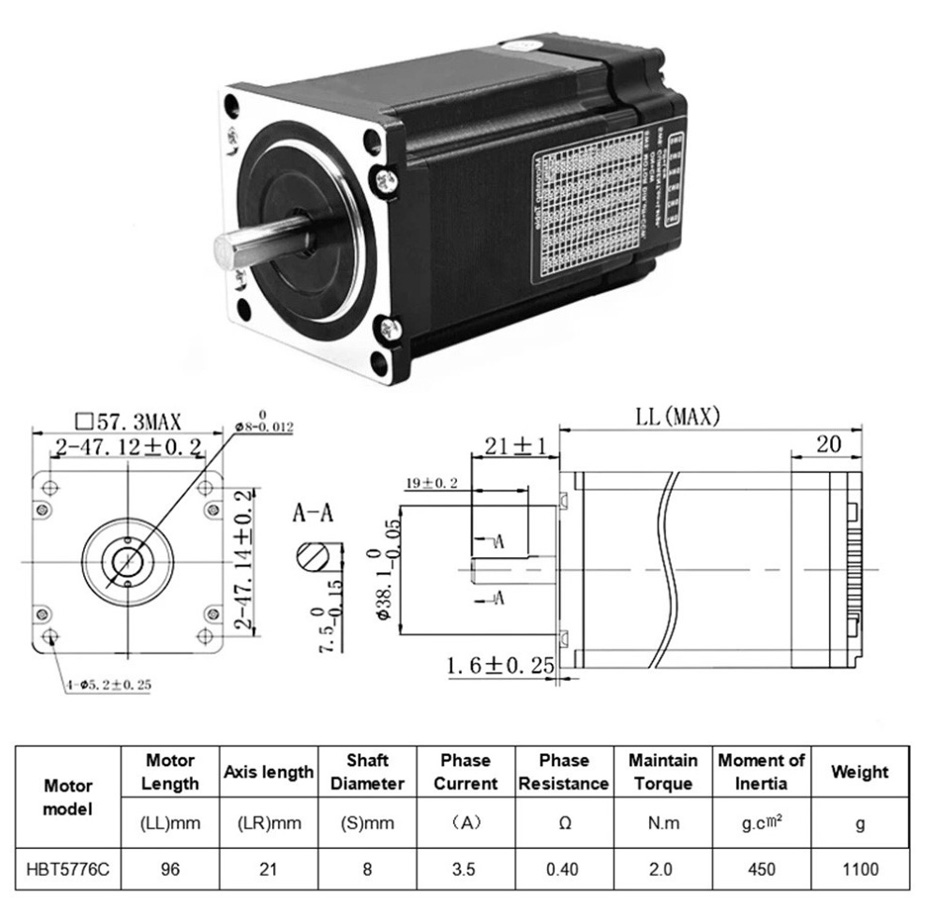

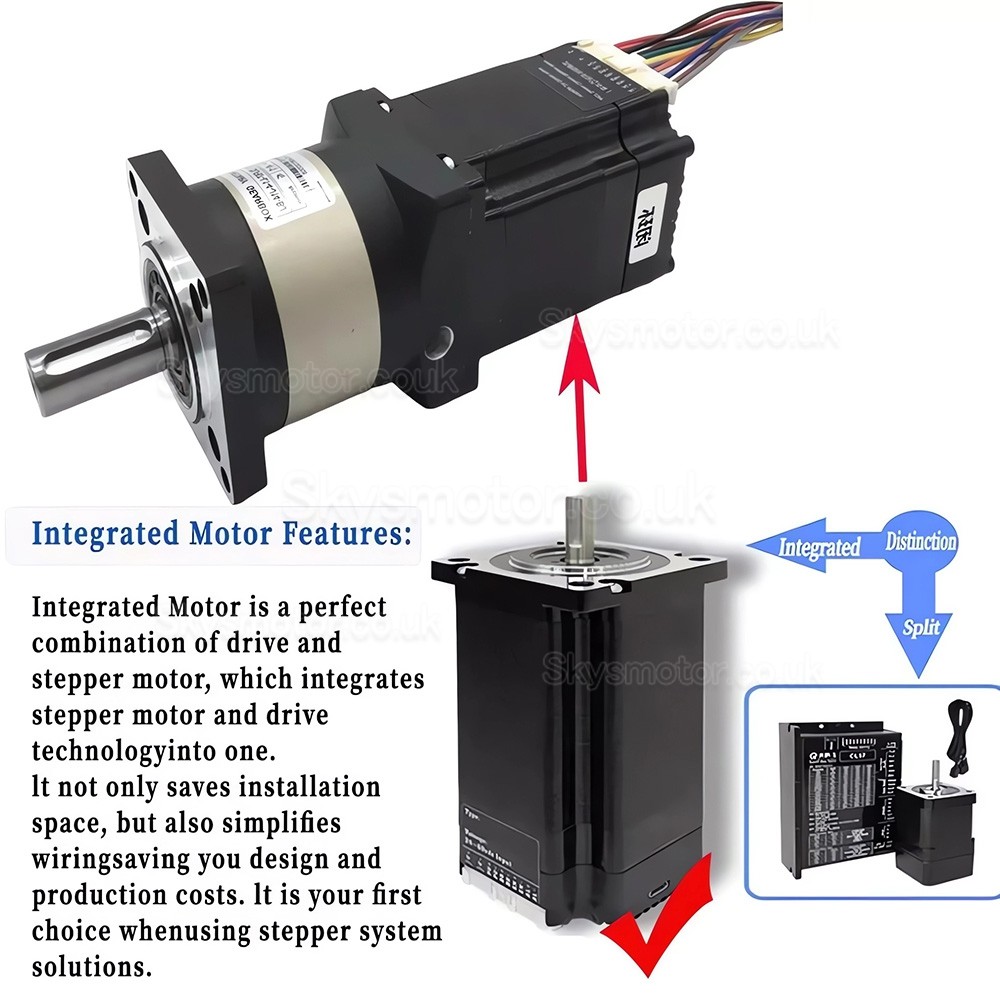

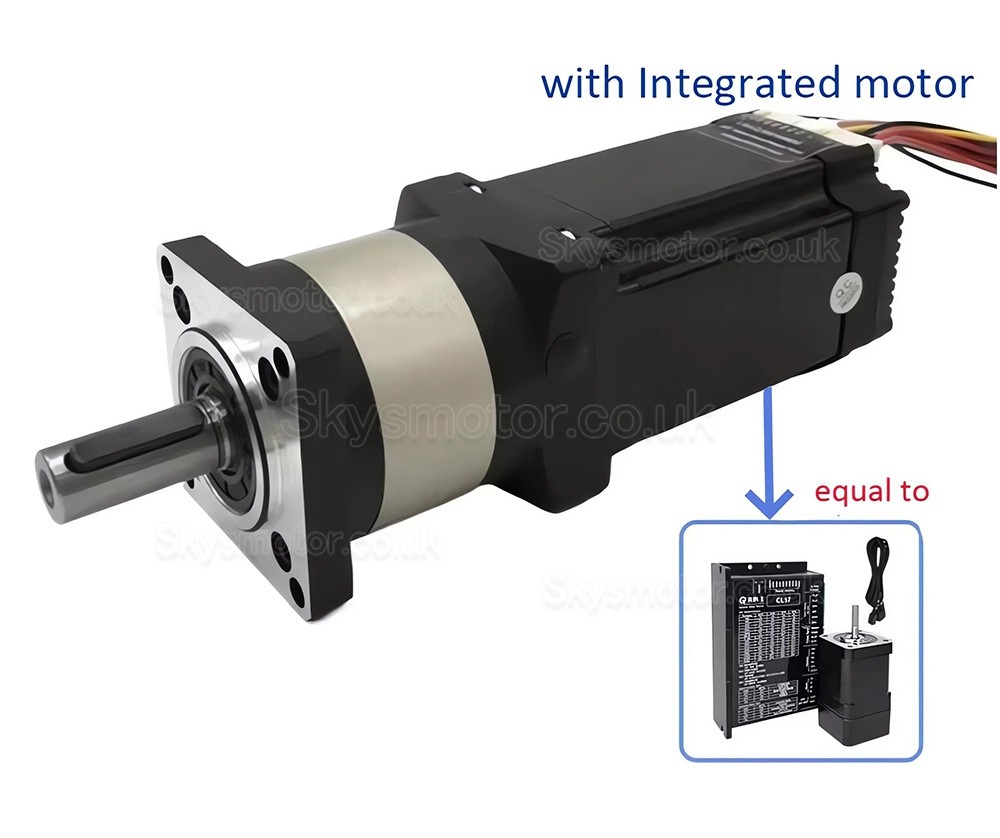

HBT5776C Integrated Motor Specifications:
Motor model: HBT5776C
Rated torque: 2 N·m
Motor shaft diameter: 8 mm
Input voltage range: 20–48 VDC
Output current range: 3.0–4.2 A
Input signal voltage: 5 VDC
Control signal input current: 7–16 mA
Maximum stepping pulse frequency: 200 kHz
Overvoltage protection: 55 VDC
Insulation resistance: 100 MΩ
Encoder type: Magnetic encoder
Encoder resolution: 1000 lines
Package List
1 × planetary gearbox
1 × key
1 × stepper motor
4 × mounting screws
1 × shaft adapter sleeve (8 mm to 6.35 mm)
.jpg "Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox")
(2).jpg "Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox")
.jpg "Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox")
.jpg "Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox")
(2).jpg "Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox")
(2).jpg "Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox")
.jpg "Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox")
(1).jpg "Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox")
(2).jpg "Nema 23 Planetary Geared Stepper Motor DLF+HBT5776C with 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetary Gearbox")
| Physical Specification | |
|---|---|
| Weight(g) | 2000 |
| Gearbox Specification | |
| Efficiency | 90% / 95% |
| Gear Backlash(Max. °) | 1/3 / 2/3 |
| Gear Ratio | 4:1 / 5:1 / 7:1 / 10:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 100:1 |
| Gearbox Length(mm) | 66 / 81 |
| Gearbox Type | Planetary |
| Shaft Maximum Axial Load(N) | 240 |
| Shaft Maximum Radial Load(N) | 320 |
| Shaft Type | Key-way |
| Output Shaft Diameter(mm) | 14 |
| Input Shaft Diameter(mm) | 6.3 / 8 |
| Motor Specification | |
| Holding Torque (Ncm) | 200 |
| Holding Torque (oz.in) | 283.22 |
| Motor Length(mm) | 96 |
| Phase Resistance(ohm) | 0.4 |
| Shaft Diameter(mm) | 8 |
| Shaft Length(mm) | 21 |
| Shaft Type | D-cut |
| Single Shaft/Dual Shaft | Single Shaft |
| Step Angle(°) | 1.8 |
-
