NEMA 34 Closed-loop Stepper Motor Kit 86HB250 + HBS86H (Closed-loop Stepper Motor + Driver)
- Manuals and Documentation:

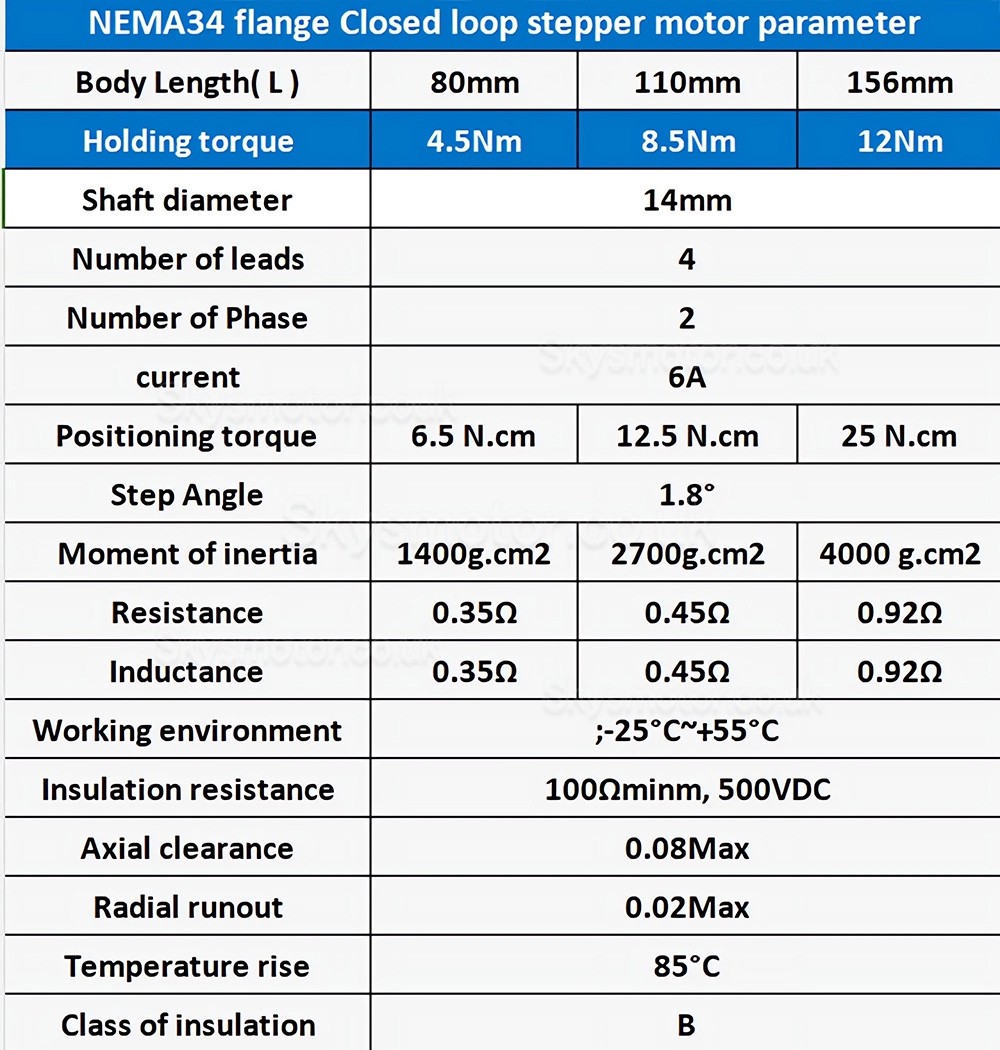

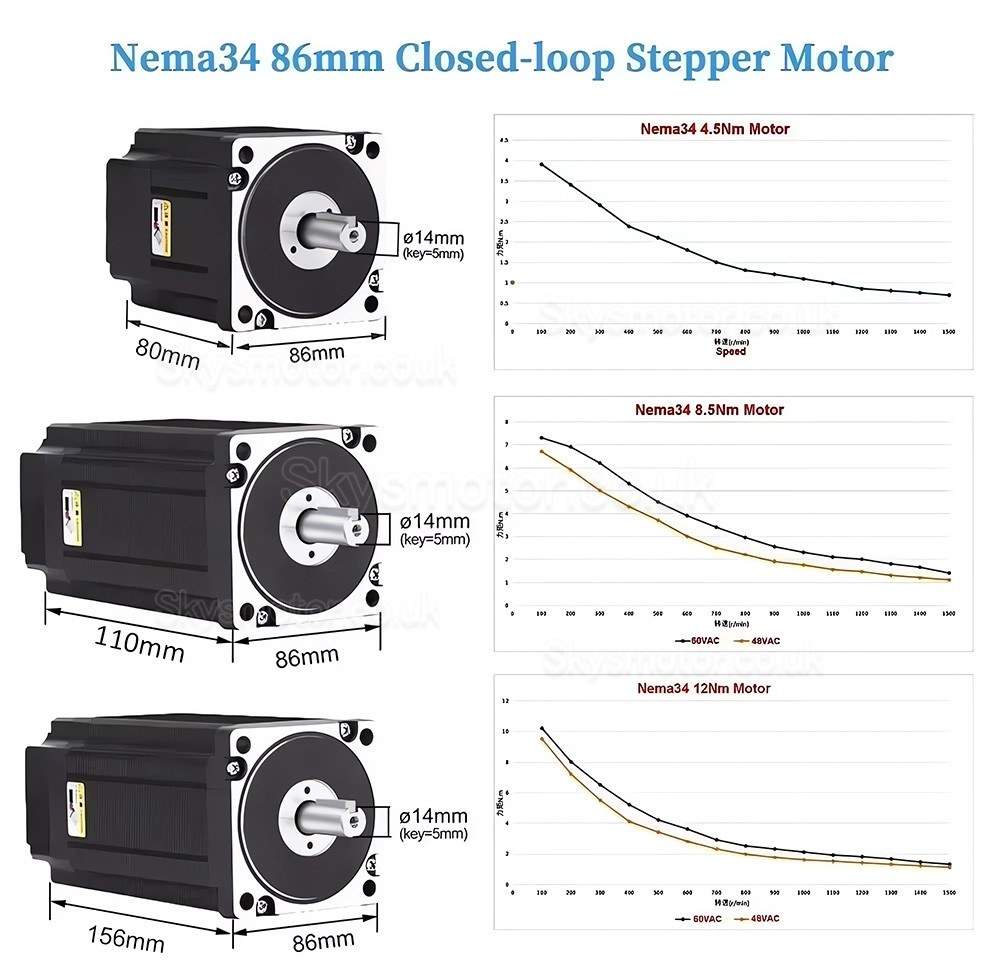

NEMA34 Closed-loop Motor Parameters:
Specification:
1.Flange: NEMA 34 86MM
2.Step angle: 1.8 degree
3.Phase: 2 Phases
4.Hold torque: 4.5/8.5/12Nm
5.Motor Length: 80/110/156MM
6.Rated Speed: 1000RPM
7.Encoder: 1000 line
8.Resistance: 0.35/0.45/0.92(ohm)
9.Inductance: 0.35/0.45/0.92mH
10.Class of insulation: B
Package List:
1*NEMA34 Closed Loop Stepper Motor
1*HBS86H(for nema34)Driver
1*3M Encoder Cable
1*3M Power Cable;

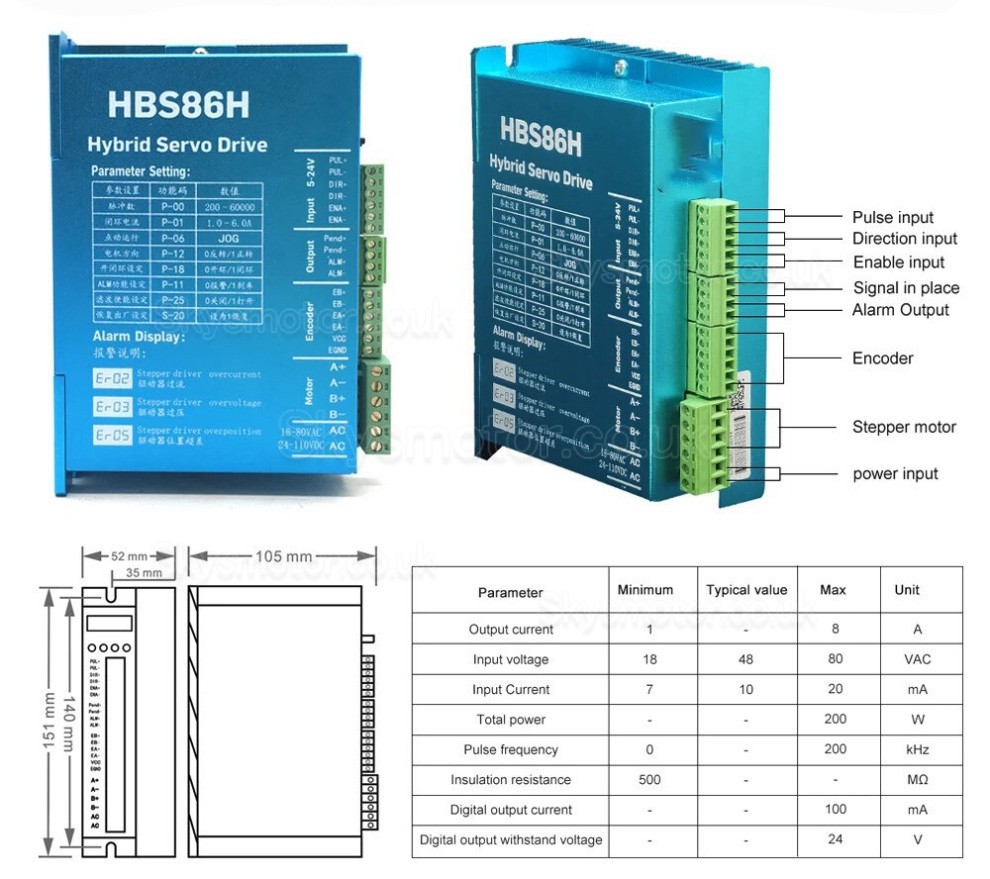

HBS86H Driver functional characteristics:
Model:HBS86H
Type:DSP Closed loop stepper drive
Maximum peak current: 8A
Impulse response frequency:200KHz
Micro-stepping driver:200~51200ppr
Input Voltage:20~80VAC/30-110VDC
Protective function: Over voltage, over current, tracking error, over proof
Signal input: Support PUL/DIR and CW/CCW modes (difference)
Compatible:5~24V signal (Don't need a resistor)
Type of cooling:Air-cooling
Logic Signal Current:7-16 Ma;

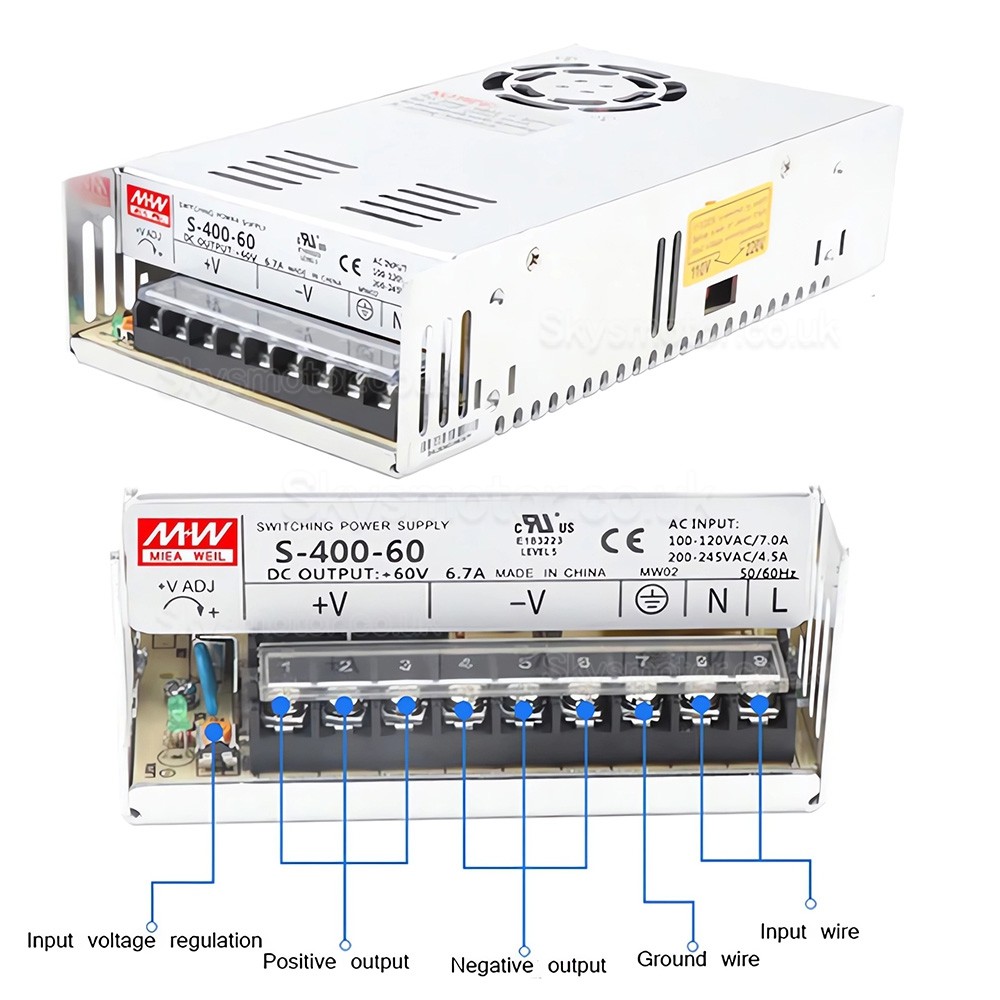

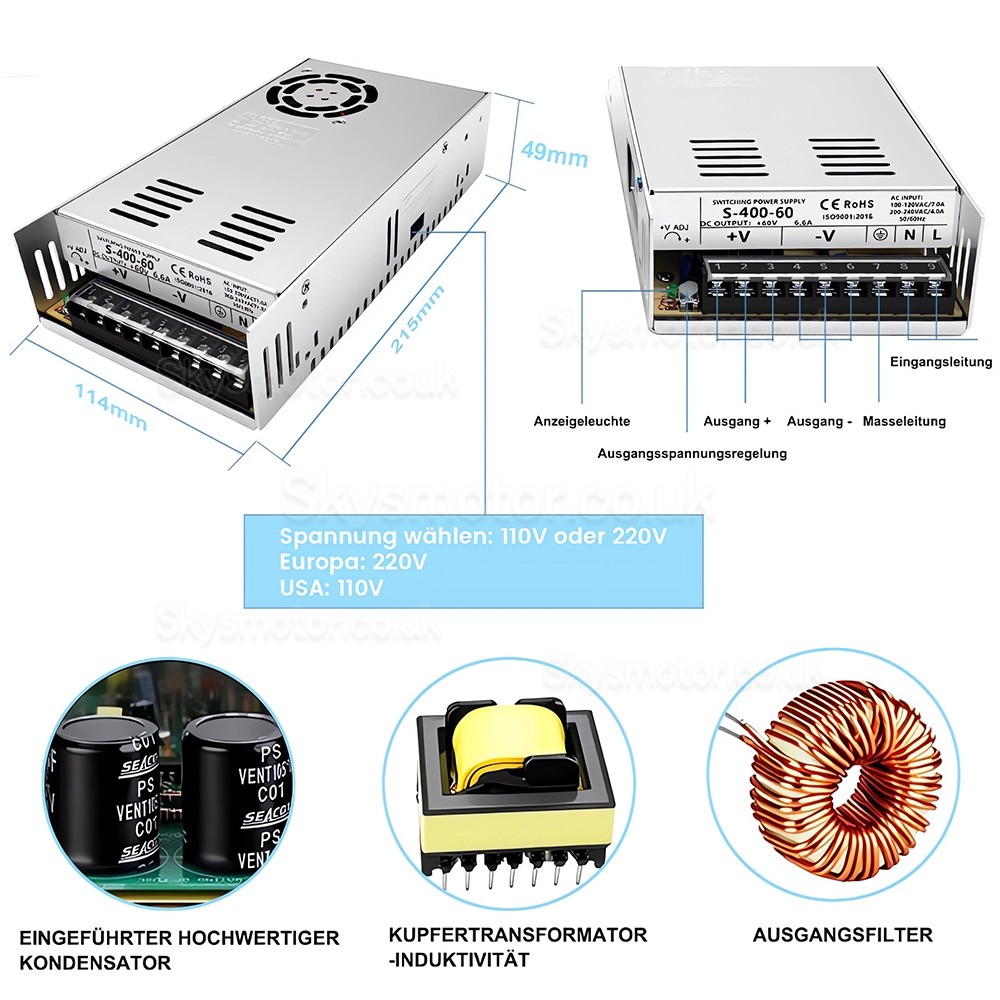

Power Supply parameter:(Option)
Model: S-400-60
Rated Load: 400W (Max Load)
Input Voltage: AC100-120V/200-245VAC 50/60Hz
Output Voltage:DC60V (Constant Voltage)
Output Current:6.6A
Conversion Efficiency:more than 80%
Working temperature:-30~+50°C
IP code:IP20
Cooling type:Fan Cooling (Fan Work With a little noise);
.jpg "NEMA 34 Closed-loop Stepper Motor Kit 86HB250 + HBS86H (Closed-loop Stepper Motor + Driver)")

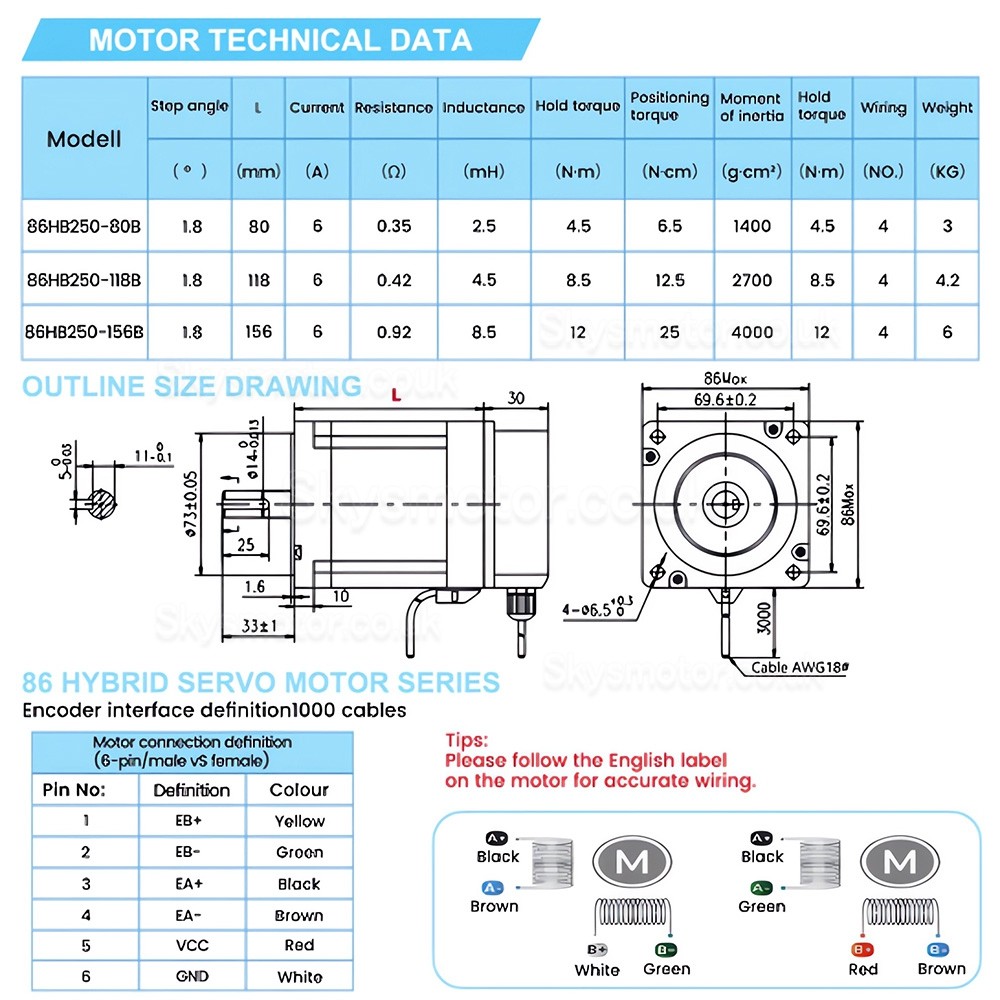

| CNC Kit Specification | |
|---|---|
| No of Axis | Single Axis |
| Open-loop/Closed-loop | Closed-loop |
| Motor Specification | |
| Holding Torque (Ncm) | 450 / 850 / 1200 |
| Holding Torque (oz.in) | 637.24 / 1203.68 / 1699.32 |
| Motor Length(mm) | 110 / 140 / 186 |
| Motor Nema Size | NEMA 34 |
| Phase Resistance(ohm) | 0.35 / 0.45 / 0.92 |
| Rated Current (A) | 6 |
| Shaft Diameter(mm) | 14 |
| Shaft Length(mm) | 31.4 |
| Shaft Type | Keyway |
| Single Shaft/Dual Shaft | Single Shaft |
| Step Angle(°) | 1.8 |
| Number Of Phase | 2 |
-
