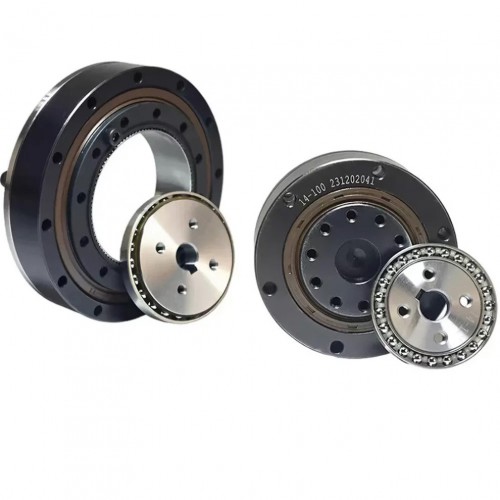

ZXD/ZXZ Series Mini Harmonic Drive 20 Arc-sec Ratio 30:1/50:1/80:1//100:1
ZXD/ZXZ Series Mini Harmonic Drive 20 Arc-sec Ratio 30:1/50:1/80:1//100:1
Models:

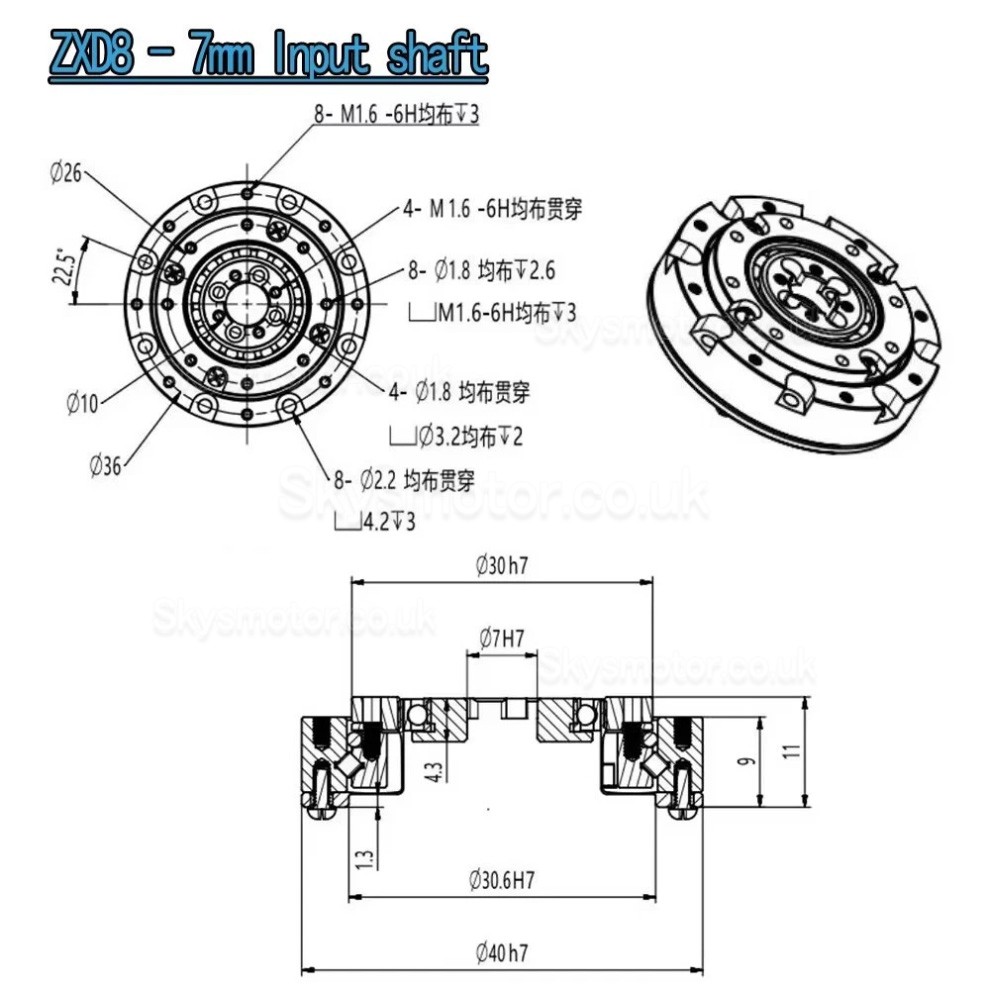

ZXD8-7mm Input

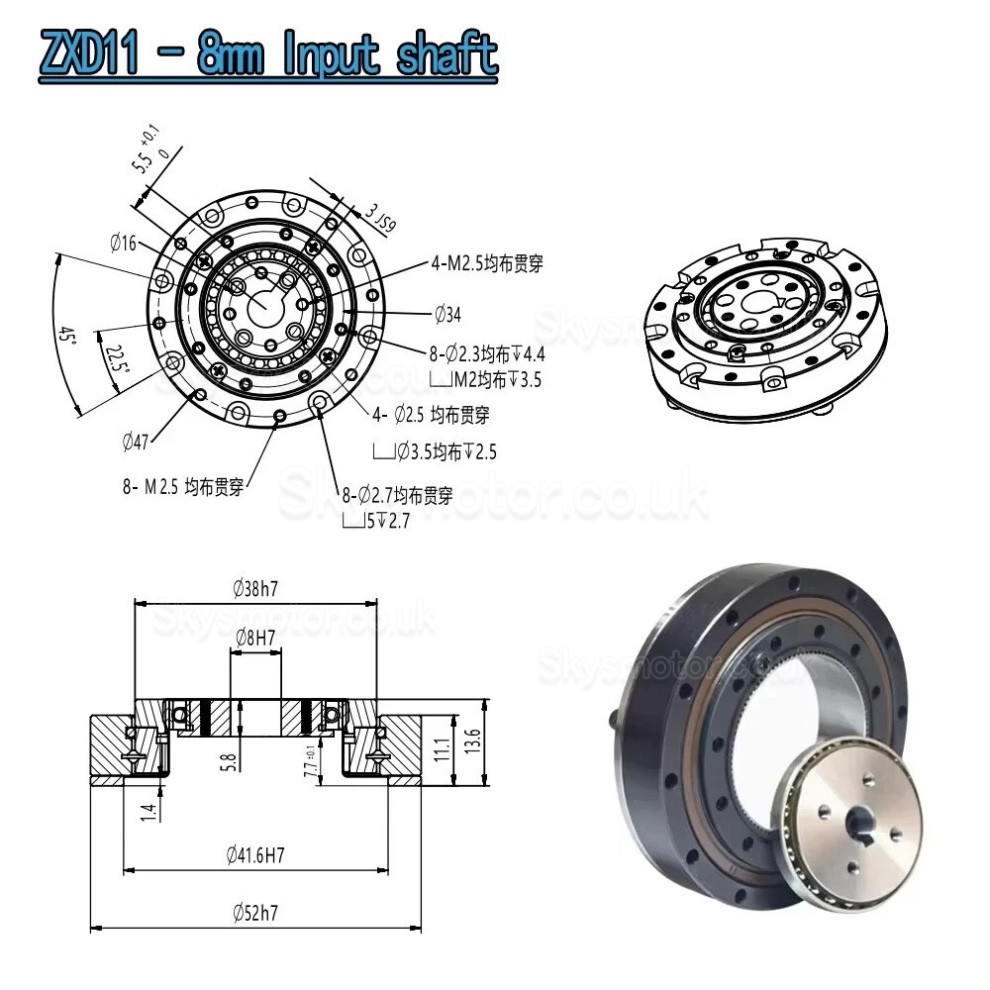

ZXD11-8mm Input

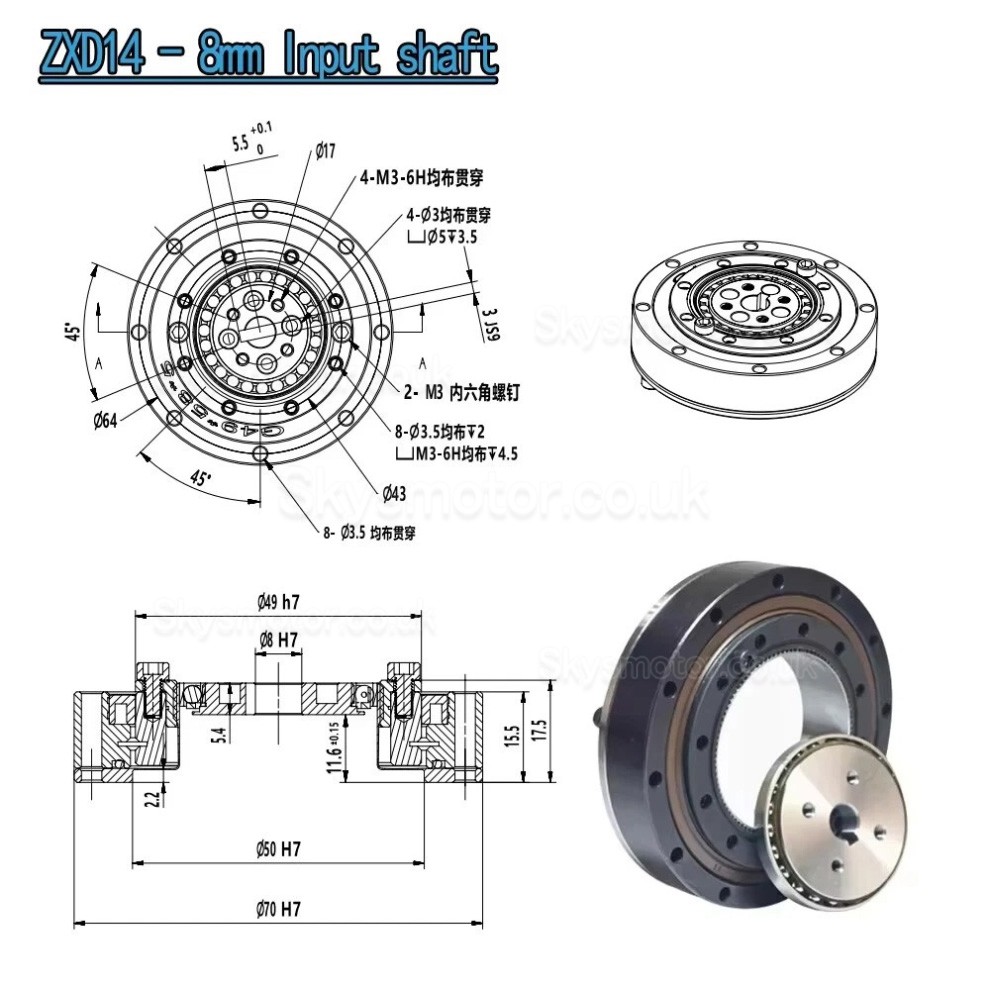

ZXD14-8mm Input
ZXZ14-8mm Input

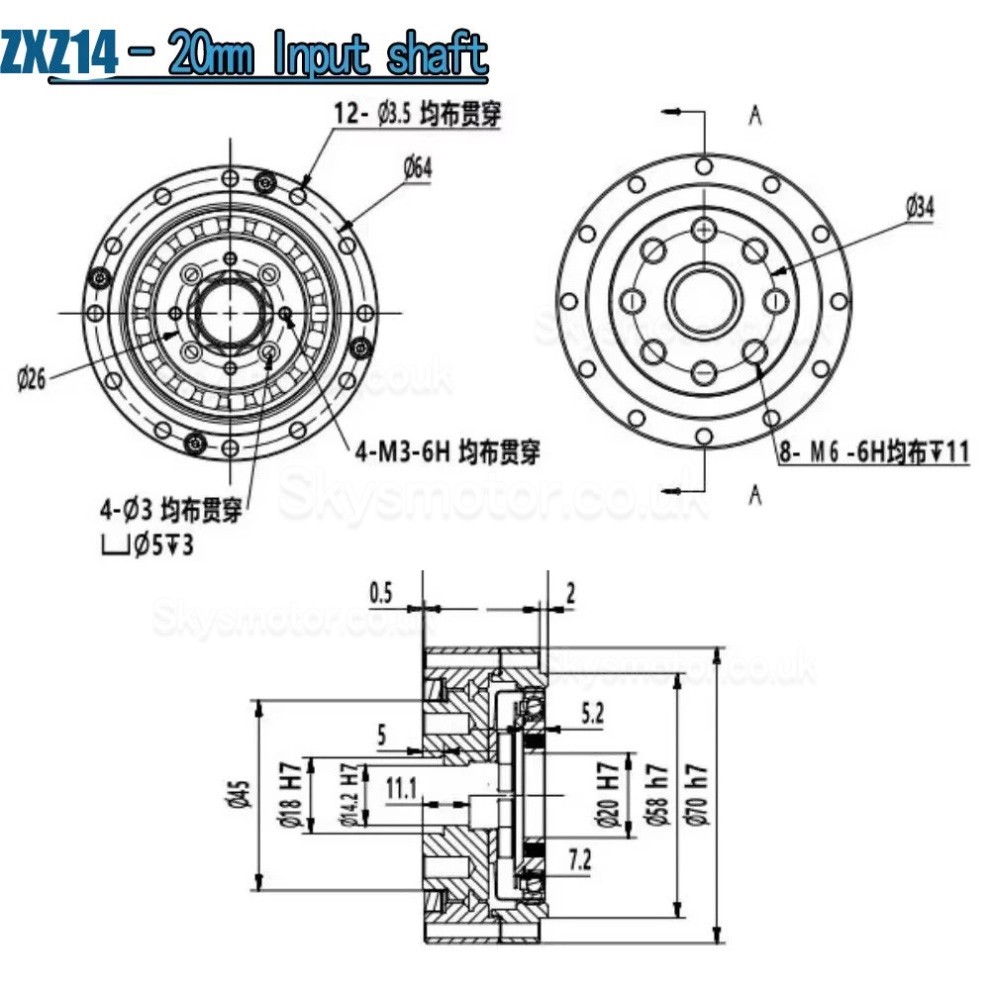

ZXZ14-20mm Input
ZXZ14-20mm Input

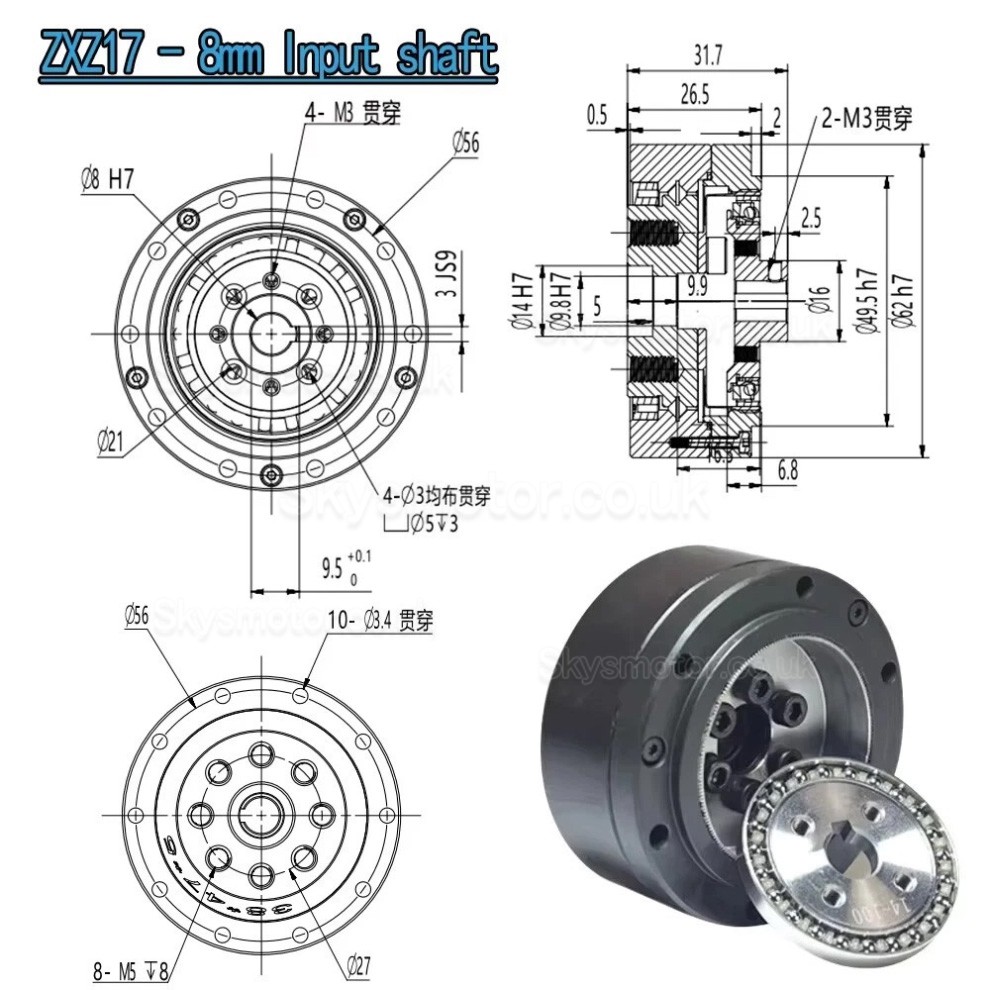

ZXZ17-8mm Input
Features:

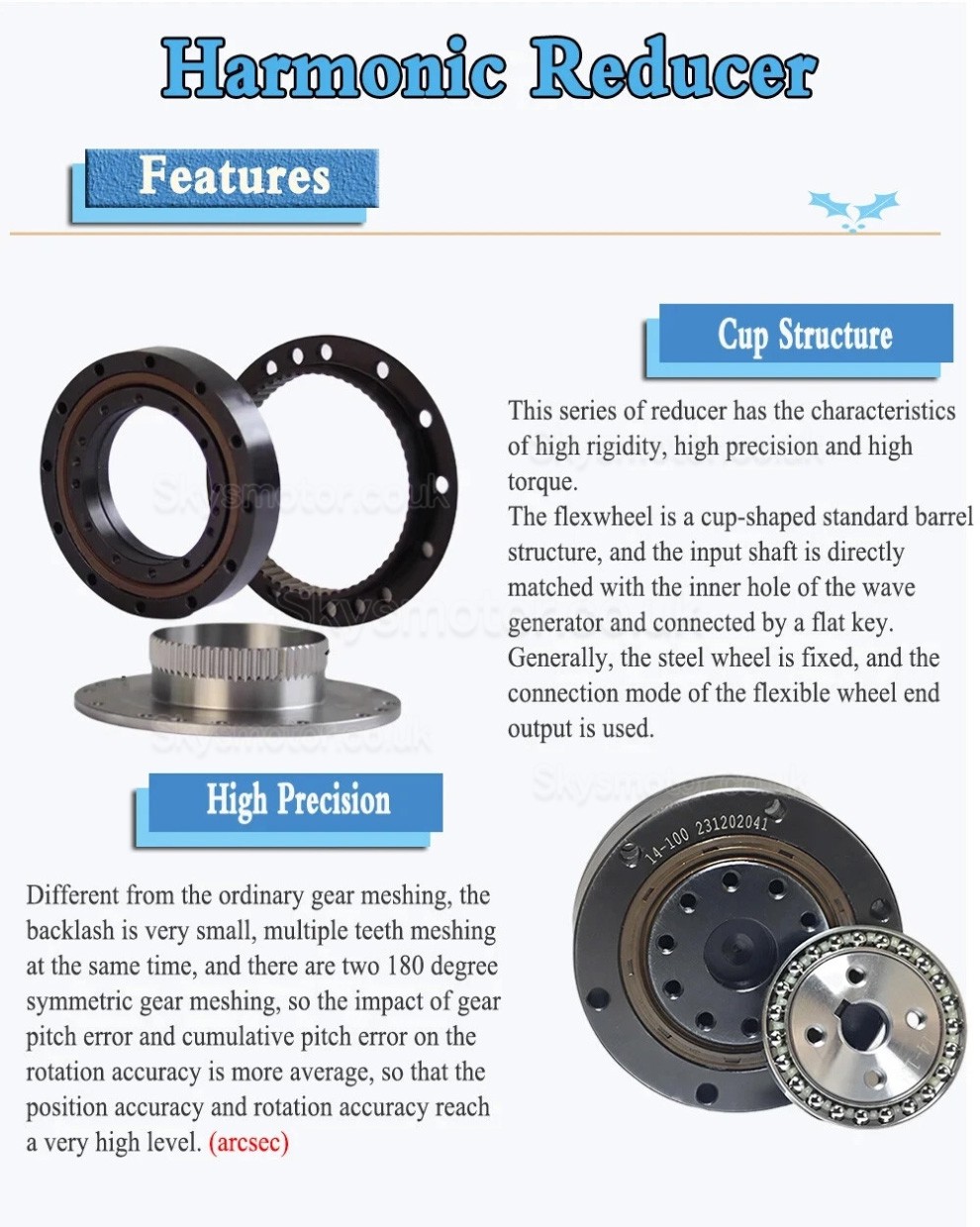

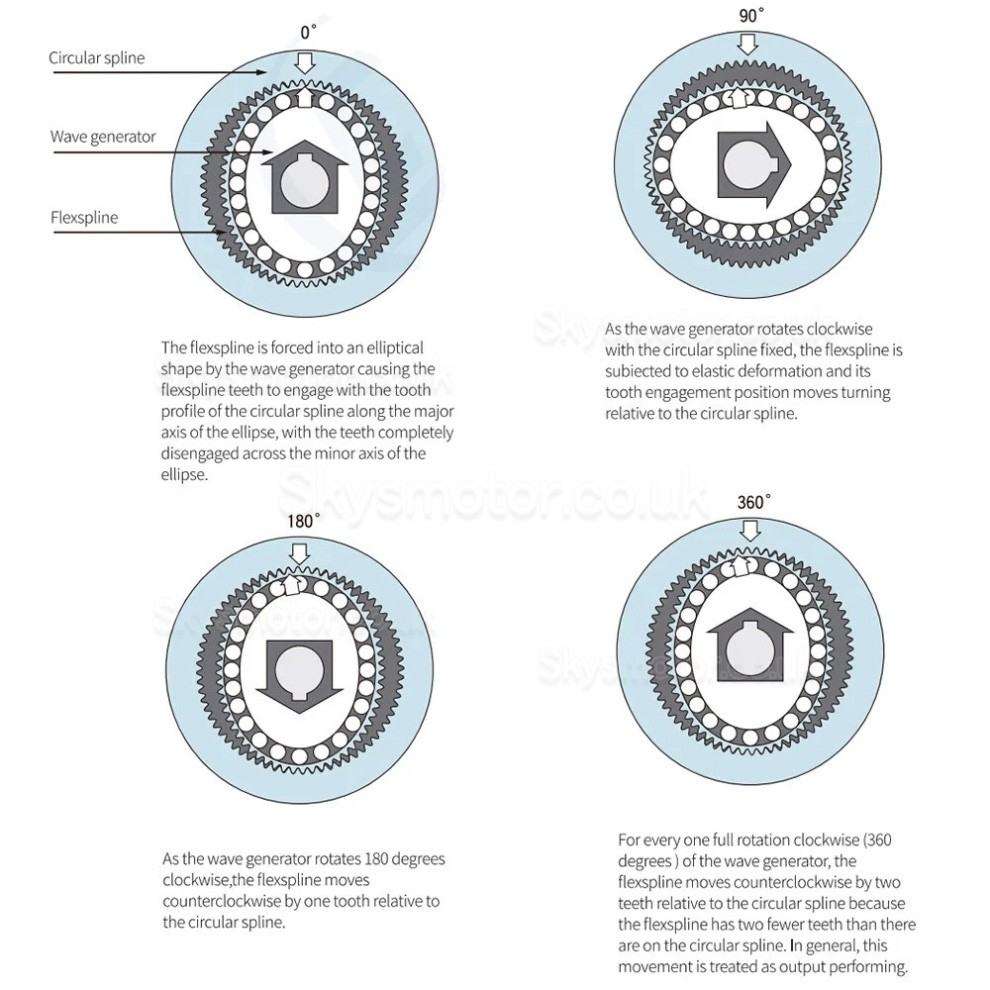

Multiple teeth engage simultaneously at two symmetrical positions (180° apart), which helps distribute pitch errors evenly.

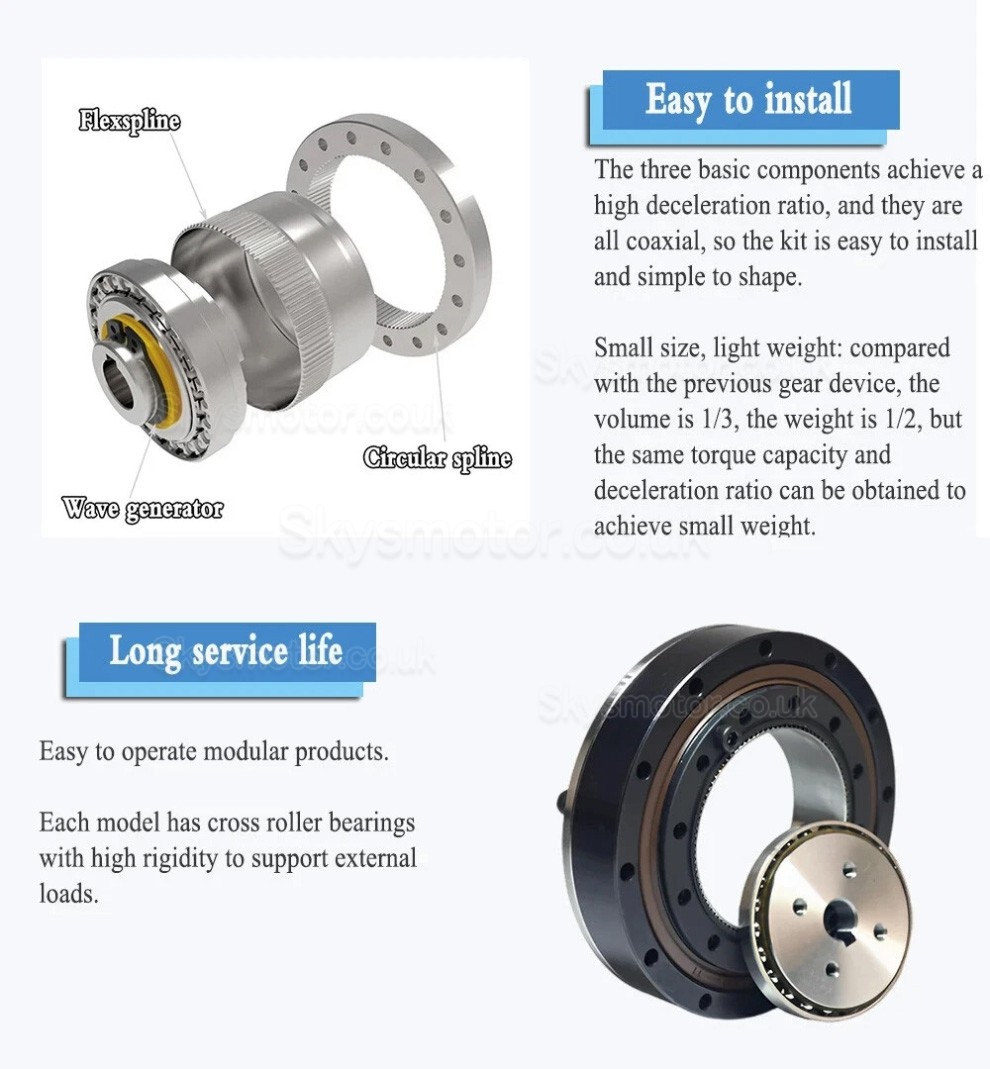

The single-stage harmonic reducer provides a transmission ratio between i = 30–500 within a compact coaxial structure composed of three main components.
The surface-contact engagement of multiple teeth at once helps reduce load per unit area.
Compared with conventional gear systems, the structure helps reduce overall volume and weight.
The mechanism supports long-term torque transfer under appropriate operating conditions.
The meshing process reduces vibration and noise during motion.
Applications:

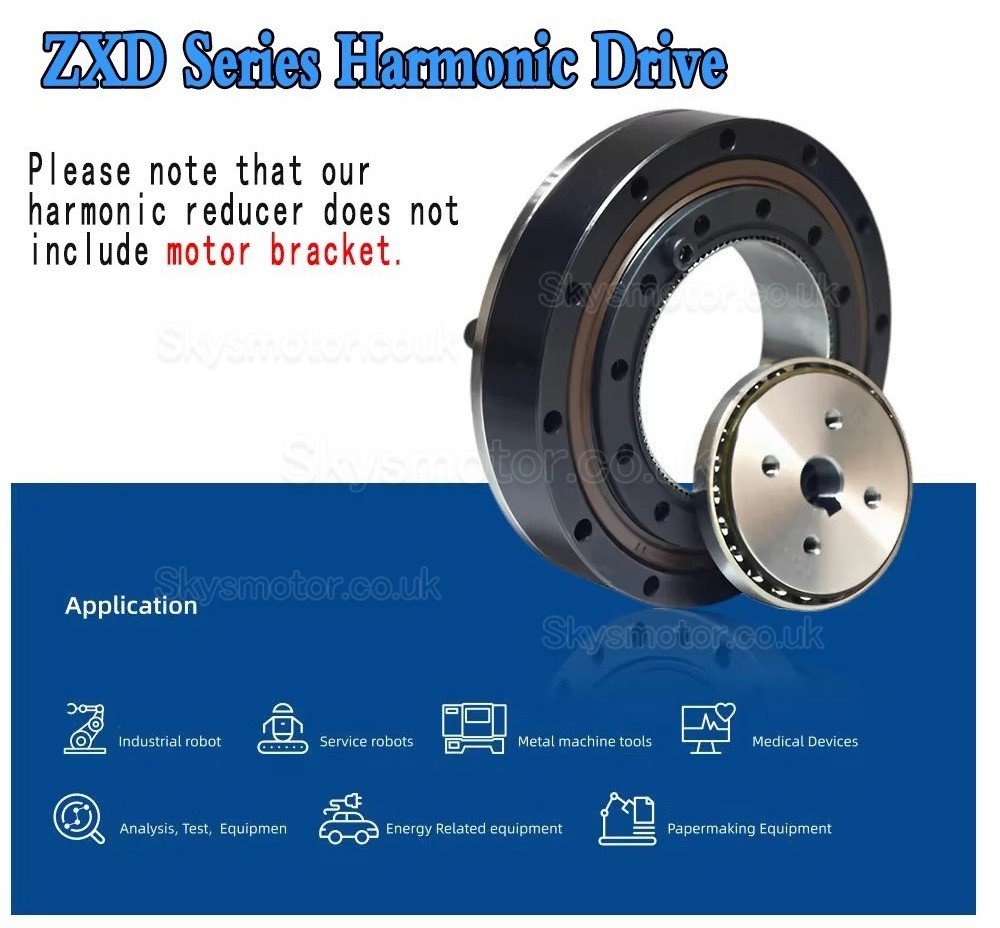

Applicable to motion systems that require precise positioning such as:robotic joints, industrial robots, CNC rotary tables, laser marking equipment, dispensing machines, optical or rotary test platforms, precision drive systems, indexing heads, radar systems, printing and paper machinery, winding and cable equipment, woodworking and testing devices, and other automation or measurement setups.
Package Includes:
1 × Harmonic reducer
1 × Motor flange bracket
.jpg "ZXD/ZXZ Series Mini Harmonic Drive 20 Arc-sec Ratio 30:1/50:1/80:1//100:1")
| Physical Specification | |
|---|---|
| Input Shaft Diameter(mm) | 7 / 8 / 20 |
| Gear Ratio | 30:1 / 50:1 / 80:1 / 100:1 |
| Gearbox Type | Harmonic Gearbox |
| Backlash at No-load | ≤30arcsec |
| Product Type | Gearbox |
| Product Series | ZXZ Series / ZXD Series |
-
