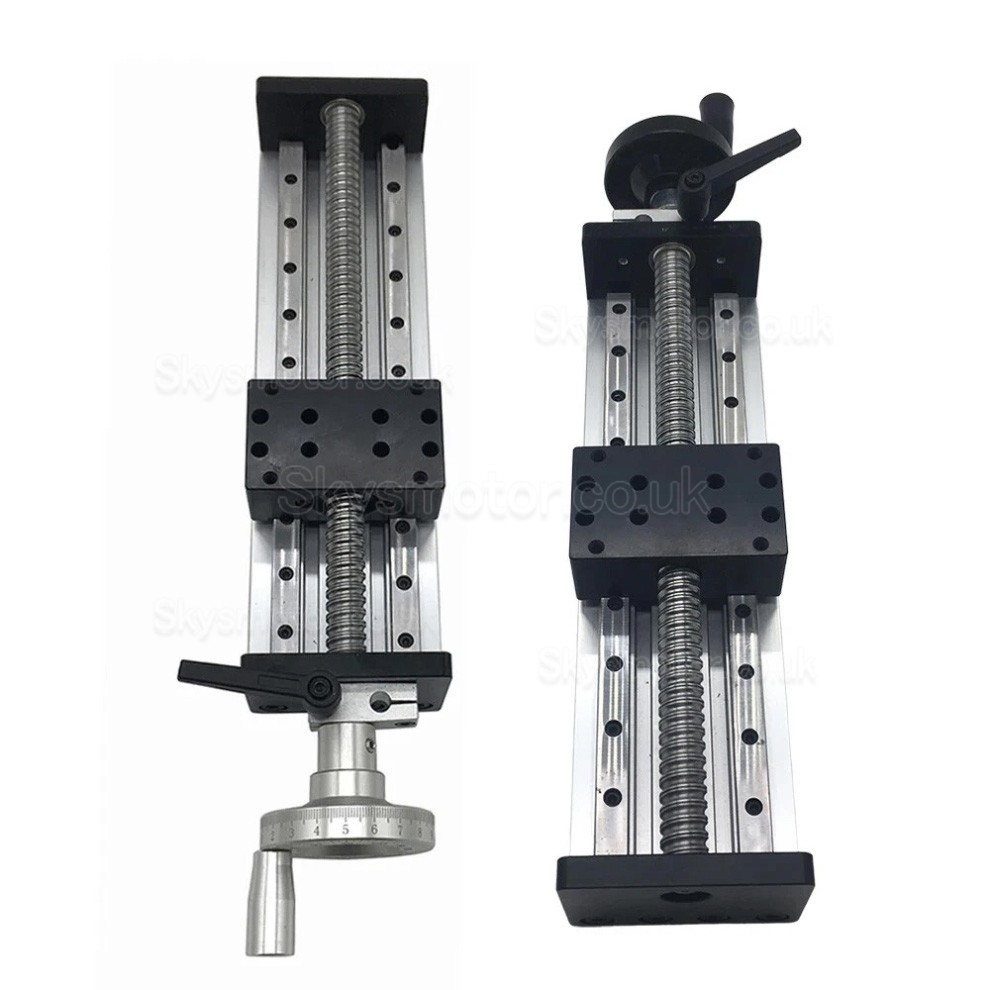

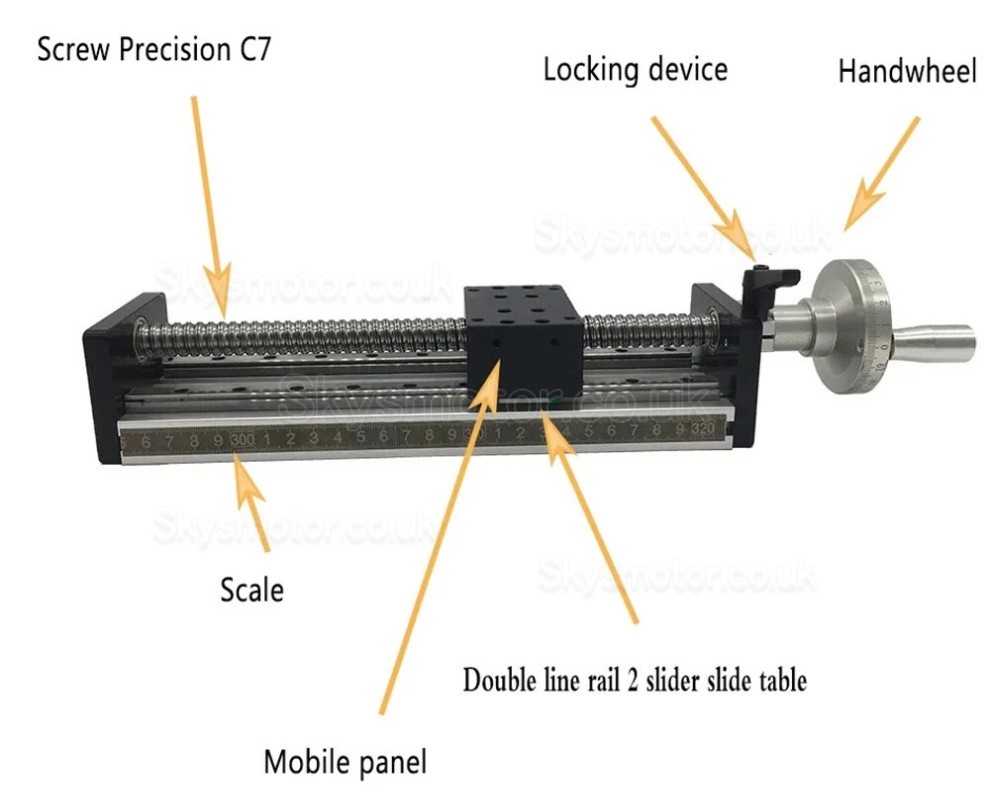

Manual Linear Stage SXG5080 Manual Double Guides Ballscrew Slide Table with Handwheel
Manual Linear Stage SXG5080 Manual Double Guides Ballscrew Slide Table with Handwheel
Features:
Supports up to 60kg (horizontal) and 30kg (vertical).
Stroke Travel range adjustable from 100mm to 300mm.
The base is made of aluminum alloy, with main components constructed from carbon steel and bearing steel.

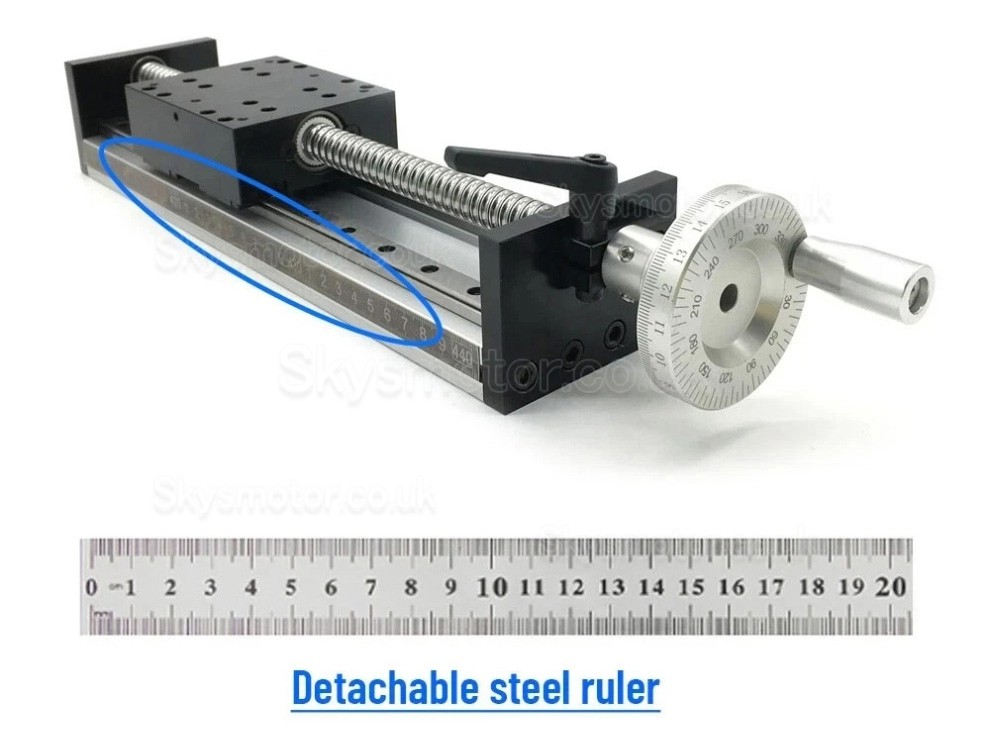

Manual Adjustment: Includes a handwheel for manual positioning with ±0.02mm accuracy.

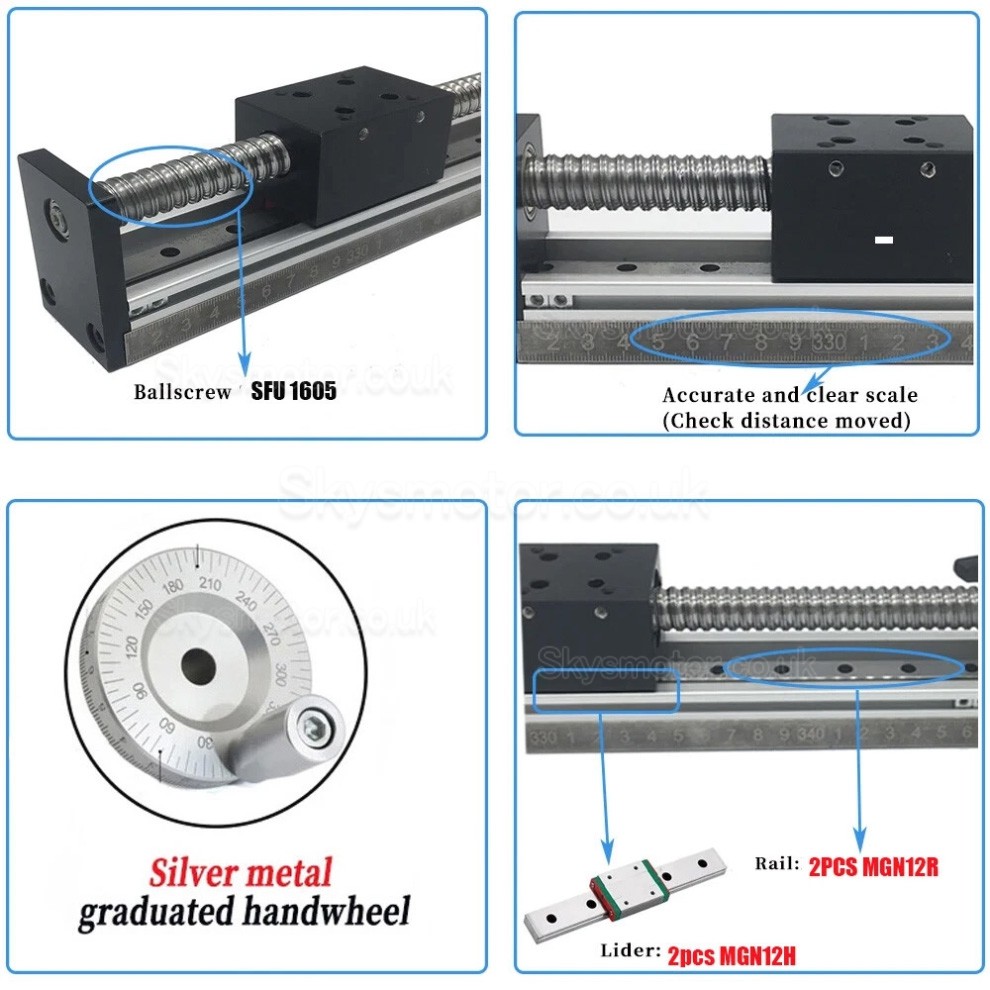

Equipped with a C7-grade SFU1605 ballscrew (16mm diameter, 5mm pitch) and MGN12H/MGN12R linear rails; Repeat positioning accuracy is 0.02–0.03mm.

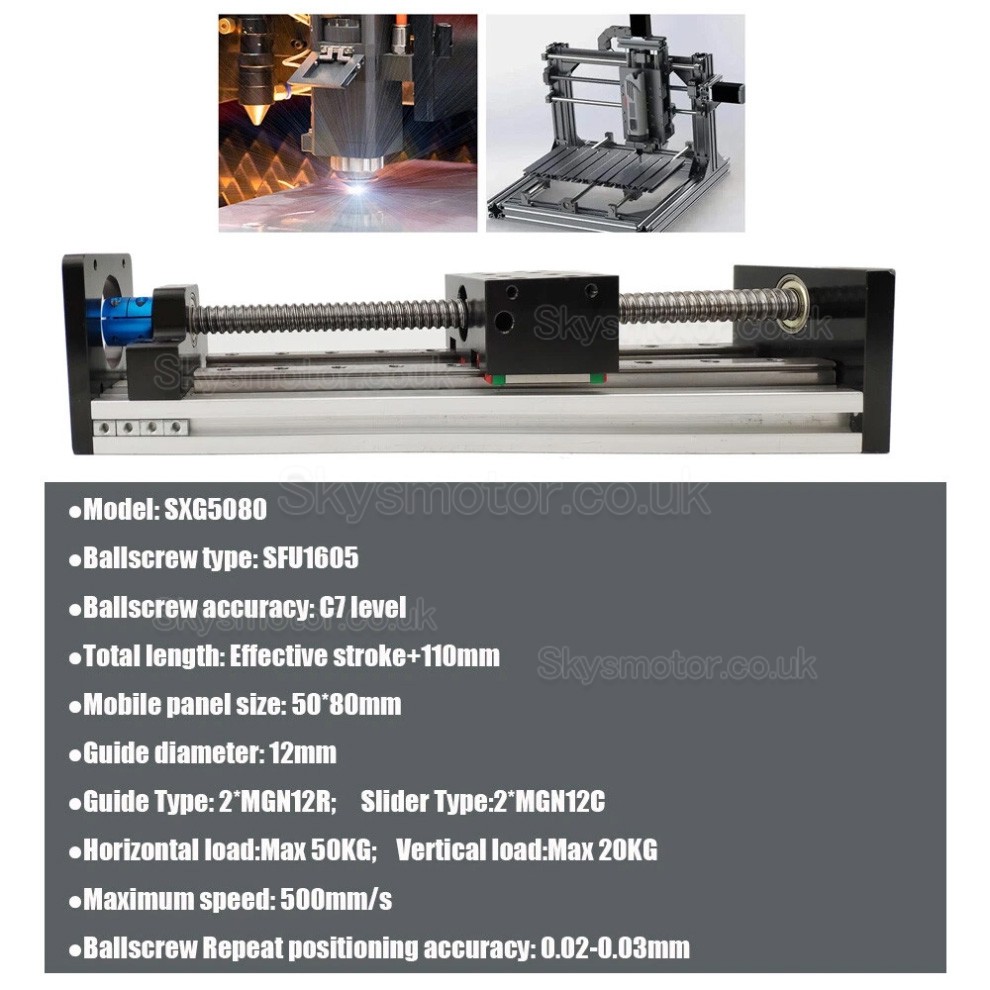

Specification:
Model: SXG5080 (50*80mm table)
Ballscrew type: SFU1605 (Screw Diameter 16mm, Pitch 5mm,the screw rod rotates once and the panel moves 5mm)
Ballscrew accuracy: C7 level
Effective stroke: 100mm-300mm Optional
Total length:
Effective stroke+110mm (50*80 Table)
Mobile panel size: 50*80mm
Guide diameter: 12mm
Guide Type: 2*MGN12R

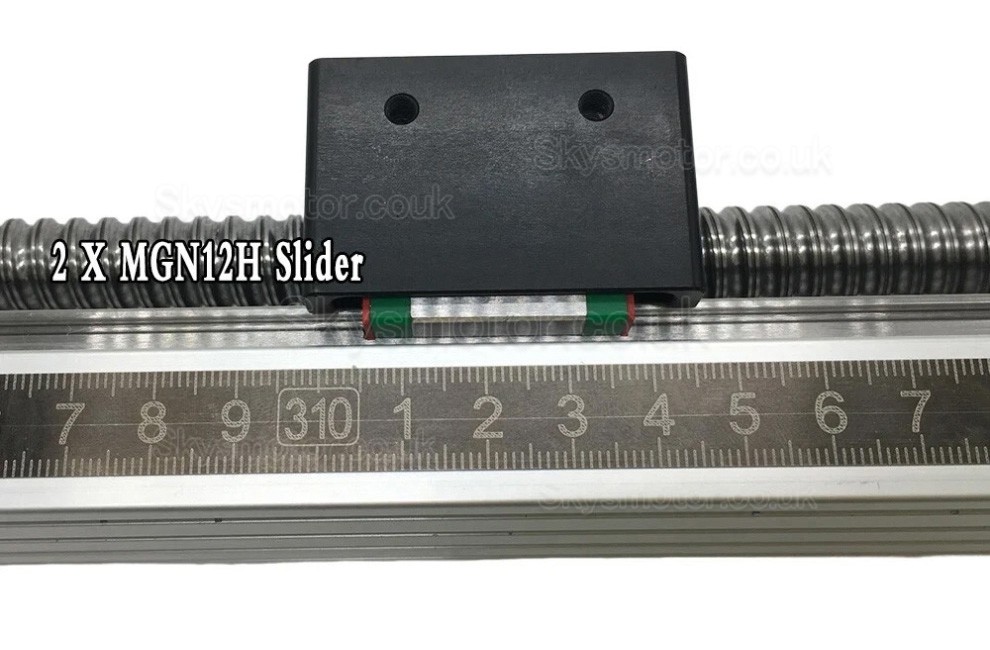

Slider Type:2*MGN12H (for 50*80mm table);
Horizontal load: Max 60kg/ 132.28lb (for 50*80mm table);
Vertical load: Max 30kg/ 66.14lbs(for 50*80mm table);
Maximum speed: 500mm/s
Ballscrew Repeat positioning accuracy: 0.02-0.03mm
Ballscrew and linear rail material: Carbon steel and bearing steel
Base plate material: Aluminium alloy.
Package List:
1 X Sliding Table with Manual Handwheel;

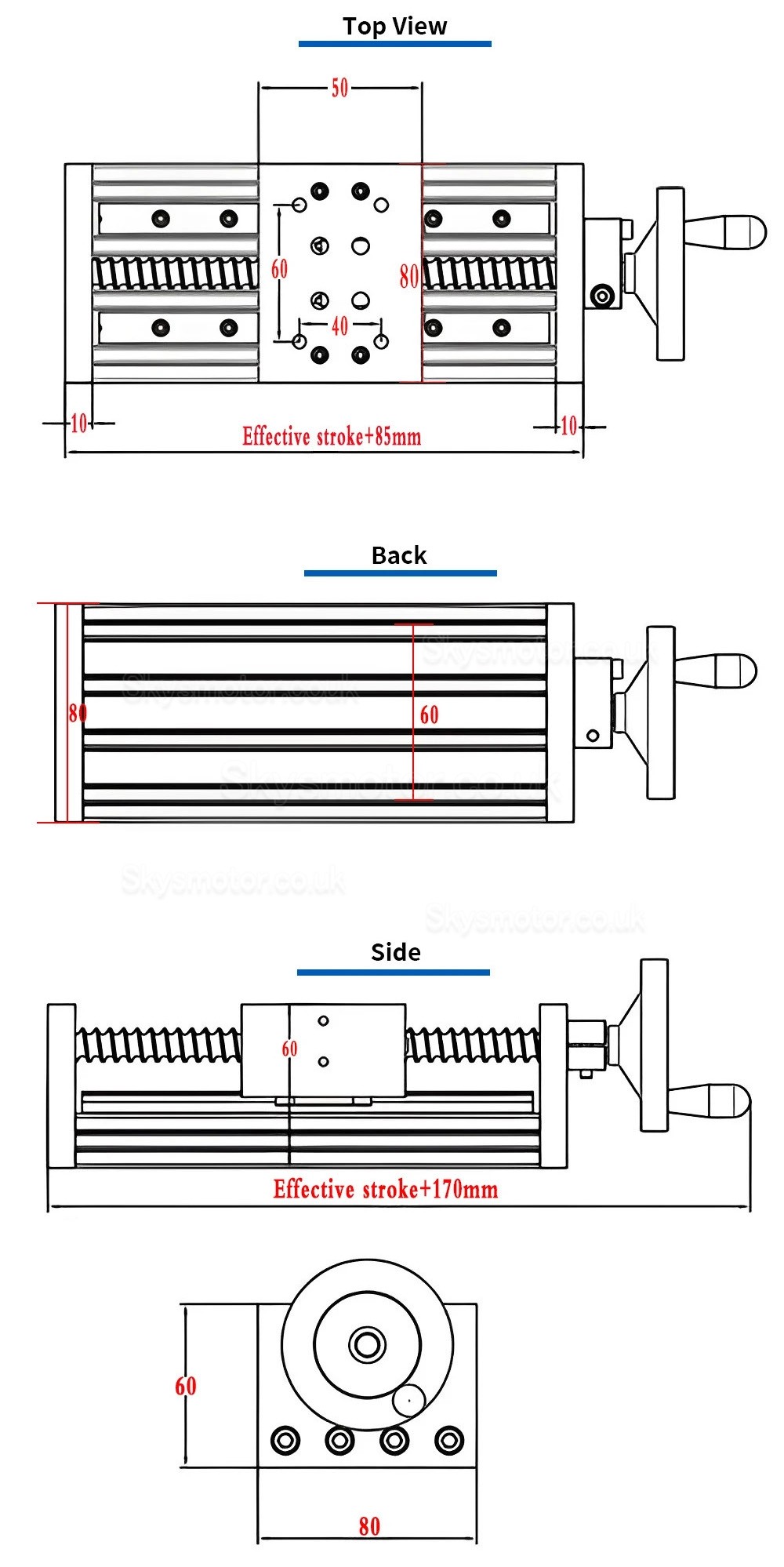

Drawings:
-
