PLE080 Series Planetary Gearbox 7-12 Arcmin 19mm Input Ratio 3:1 - 100:1 for 80mm Servo Motor
- Manuals and Documentation:
PLE080 Series Planetary Gearbox 7-12 Arcmin 19mm Input Ratio 3:1 - 100:1 for 80mm Servo Motor
The PLE series gearbox is designed for applications requiring accuracy at a lower cost. With 20mm output shaft and 19mm input shaft, it is suitable for use with 80mm servo motor 400w 600w 730w 750w.. This gearbox is suitable for automation, home, office, and consumer electronics applications.
Applications:
It can be used in automation, robotics, printing, textile machines, packaging, machine tools, food processing, agriculture, and handling systems.
Specifications:
Backlash: ≤7/12 arcmin
Nominal ratios: 4:1, 5:1, 7:1, 10:1, 20:1, 25:1, 35:1, 40:1, 50:1, 70:1, 100:1
Maximum input speed: 6,000 RPM
Operating temperature range: -10°C to +90°C
Torsional stiffness: 4.7 Nm/arcmin
Noise level: ≤55 dB
Protection: IP54
Package includes:
1x Planetary reducer
1x Key
4x Installation screws
| PLE 80 Gear Reducer Technical Parameters | ||
|---|---|---|
| Technical Parameter | Unit | Value |
| Max Torque | Nm | 1.5 Times Rated Torque |
| Instant Braking Torque | Nm | 2.5 Times Rated Torque |
| Max Radial Torque | N | 400 |
| Max Axis Torque | N | 420 |
| Torsional Stiffness | Nm/arcmin | 4.7 |
| Max Input Speed | rpm | 6000 |
| Rated Input Speed | rpm | 3500 |
| Noise | dB | ≤60 |
| Average Working Life | h | 20000 |
| Full Load Efficiency | % | L1≥96%, L2≥94% |
| Backlash (L1) | arcmin | ≤7 |
| Backlash (L2) | arcmin | ≤12 |
| IP Degree | - | IP65 |
| Operation Temperature | ℃ | 10℃-90℃ |
| Rated Output Torque (Nm) | ||
| Stage | Ratio | Rated Output Torque |
| L1 | 3:1 | 50 |
| 4:1 | 90 | |
| 5:1 | 90 | |
| 7:1 | 48 | |
| 10:1 | 22 | |
| L2 | 15:1 | 50 |
| 20:1 | 90 | |
| 25:1 | 90 | |
| 30:1 | 50 | |
| 35:1 | 90 | |
| 40:1 | 90 | |
| 50:1 | 90 | |
| 70:1 | 48 | |
| 100:1 | 22 | |

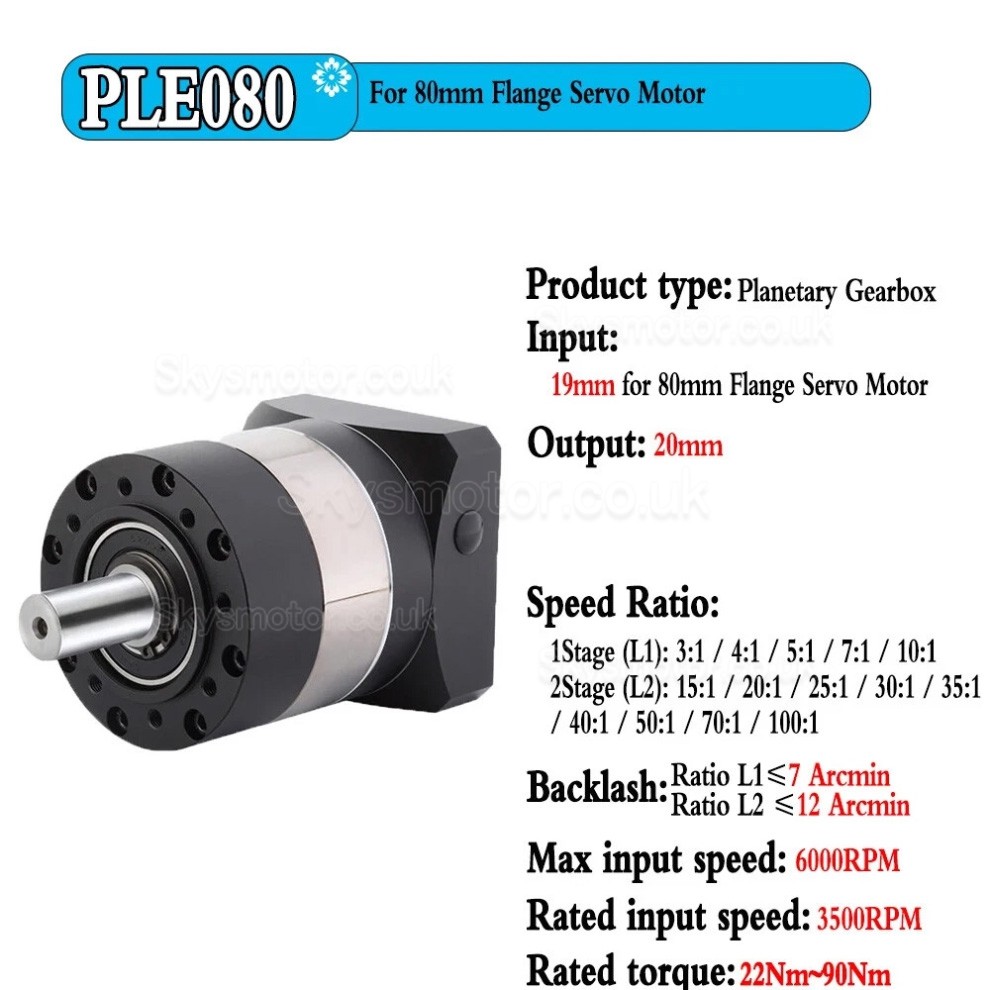

.jpg "PLE080 Series Planetary Gearbox 7-12 Arcmin 19mm Input Ratio 3:1 - 100:1 for 80mm Servo Motor")
.jpg "PLE080 Series Planetary Gearbox 7-12 Arcmin 19mm Input Ratio 3:1 - 100:1 for 80mm Servo Motor")
| Physical Specification | |
|---|---|
| Suit for Motor | 80mm Servo Motor |
| Gear Ratio | 3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 50:1 / 100:1 |
| Backlash at No-load | ≤7arcmin / ≤12arcmin |
| Input Shaft Diameter(mm) | 19 |
| Output Shaft Diameter(mm) | 20 |
| Shaft Type | Keyway Shaft |
| Gearbox Type | Helical Planetary Gearbox |
| Frame Size(mm) | 80 x 80 |
| Product Type | Gearbox |
| Product Series | PLE080 Series |
| IP Rating | IP65 |
-
