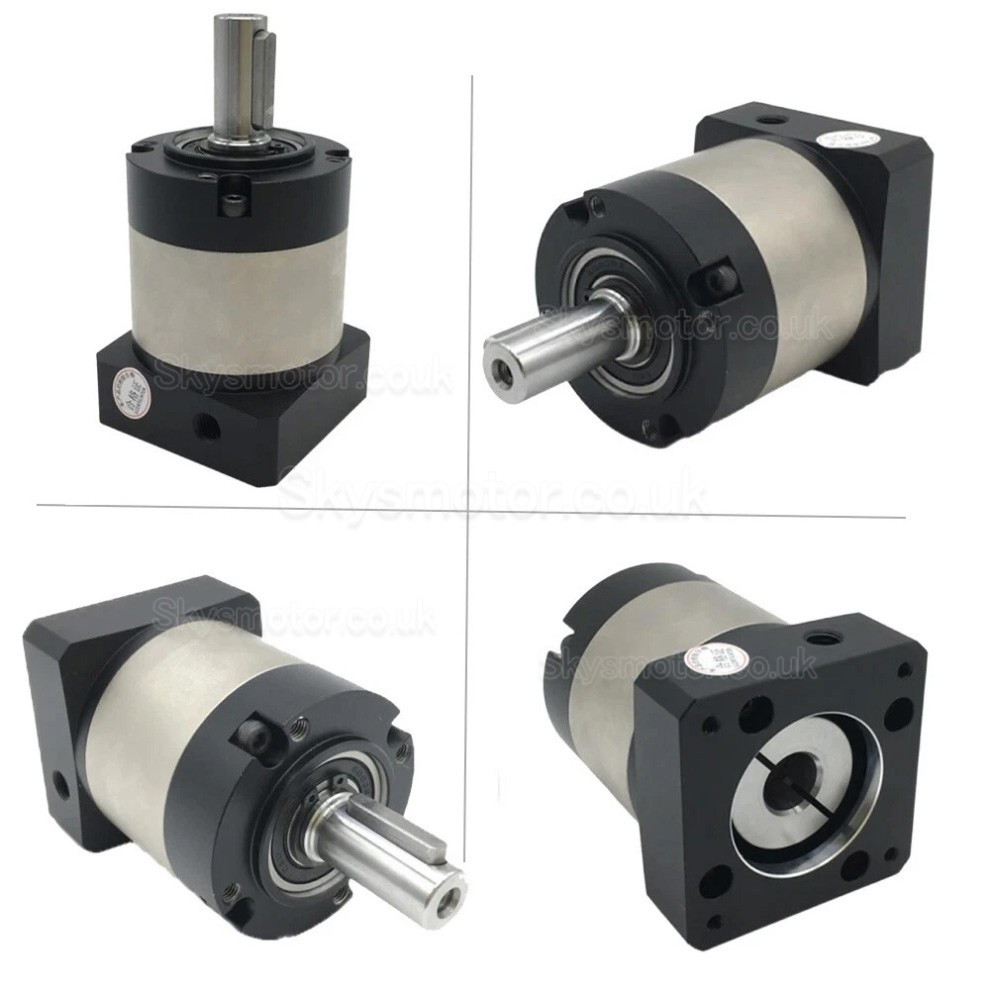

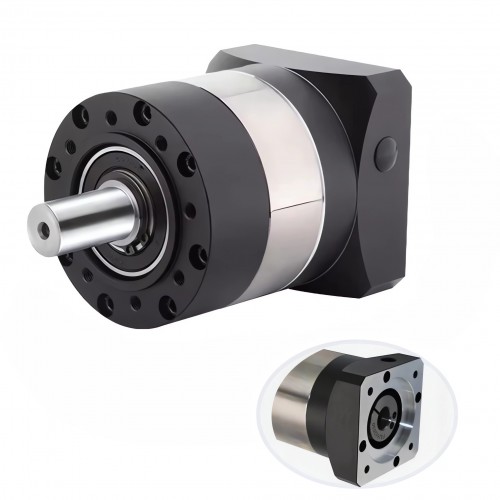

PLE090 Series Nema 34 Planetary Gearbox Ratio 3:1 - 100:1 for NEAM34 Stepper Motor, 80mm / 90mm Servo Motor
- Manuals and Documentation:
PLE090 Series Nema 34 Planetary Gearbox Ratio 3:1 - 100:1 for NEAM34 Stepper Motor, 80mm / 90mm Servo Motor
The PLE series gearbox is designed for applications requiring accuracy at a lower cost.With 20mm output shaft, it is suitable for use with NEMA34 86mm stepper motor 80mm 90mm 750W AC Servo motor. This gearbox is suitable for automation, home, office, and consumer electronics applications.
Applications:
It can be used in automation, robotics, printing, textile machines, packaging, machine tools, food processing, agriculture, and handling systems.
Specifications:
Backlash: ≤7/12 arcmin
Nominal ratios: 4:1, 5:1, 7:1, 10:1, 20:1, 25:1, 35:1, 40:1, 50:1, 70:1, 100:1
Maximum input speed: 6,000 RPM
Operating temperature range: -10°C to +90°C
Torsional stiffness: 4.85 Nm/arcmin
Noise level: ≤55 dB
Protection: IP65
Package includes:
1x Planetary reducer
1x Key
4x Installation screws
| PLE 90 Gear Reducer Technical Parameters | ||
|---|---|---|
| Technical Parameter | Unit | Value |
| Max Torque | Nm | 1.5 Times Rated Torque |
| Instant Braking Torque | Nm | 2.5 Times Rated Torque |
| Max Radial Torque | N | 450 |
| Max Axis Torque | N | 430 |
| Torsional Stiffness | Nm/arcmin | 4.85 |
| Max Input Speed | rpm | 6000 |
| Rated Input Speed | rpm | 3500 |
| Noise | dB | ≤60 |
| Average Working Life | h | 20000 |
| Full Load Efficiency | % | L1≥96%, L2≥94% |
| Backlash (L1) | arcmin | ≤7 |
| Backlash (L2) | arcmin | ≤12 |
| IP Degree | - | IP65 |
| Operation Temperature | ℃ | 10℃-90℃ |
| Rated Output Torque (Nm) | ||
| Stage | Ratio | Rated Output Torque |
| L1 | 3:1 | 96 |
| 4:1 | 122 | |
| 5:1 | 122 | |
| 7:1 | 95 | |
| 10:1 | 56 | |
| L2 | 15:1 | 96 |
| 20:1 | 122 | |
| 25:1 | 122 | |
| 30:1 | 96 | |
| 35:1 | 122 | |
| 40:1 | 122 | |
| 50:1 | 122 | |
| 70:1 | 95 | |
| 100:1 | 56 | |
.jpg)

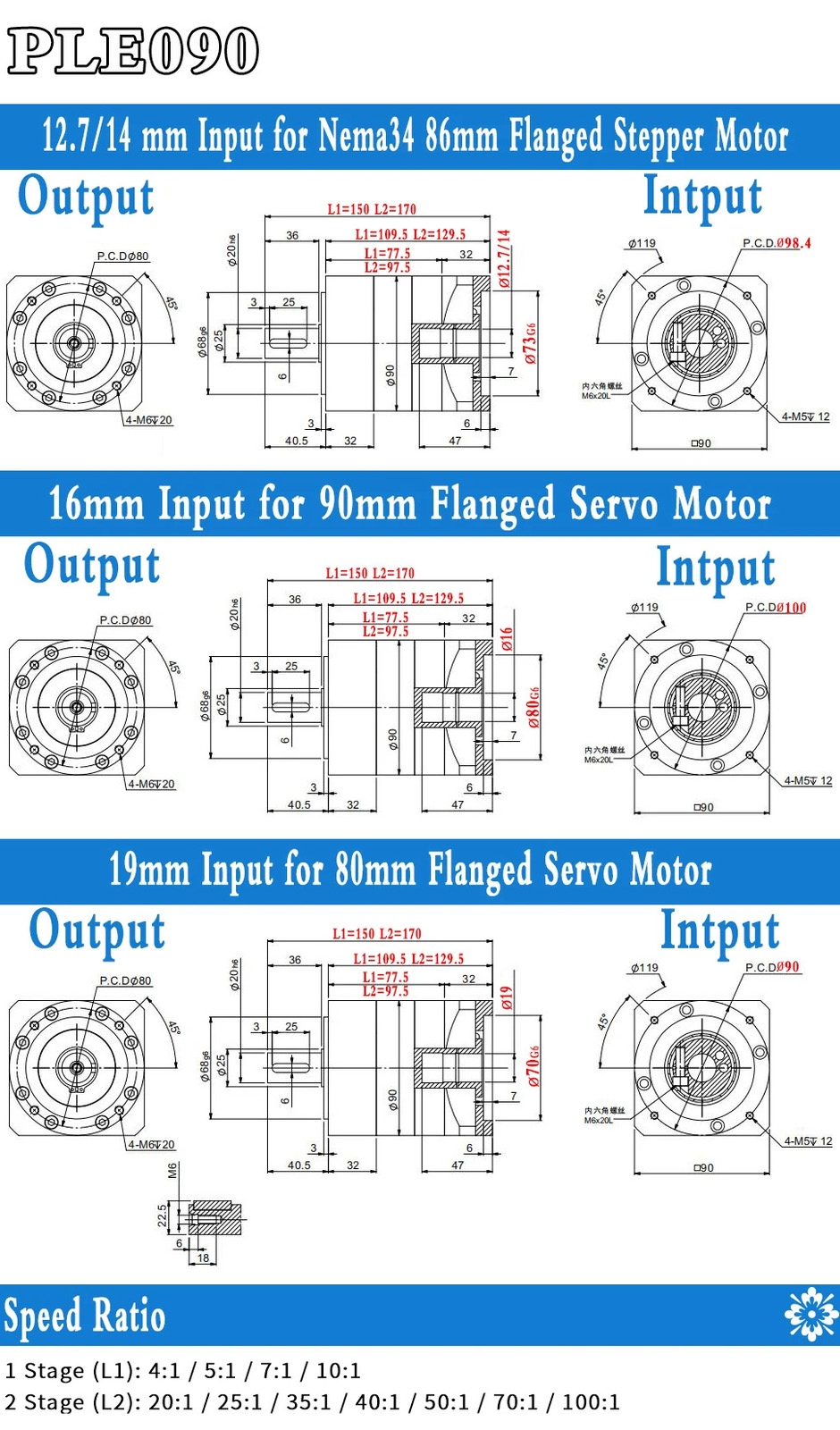

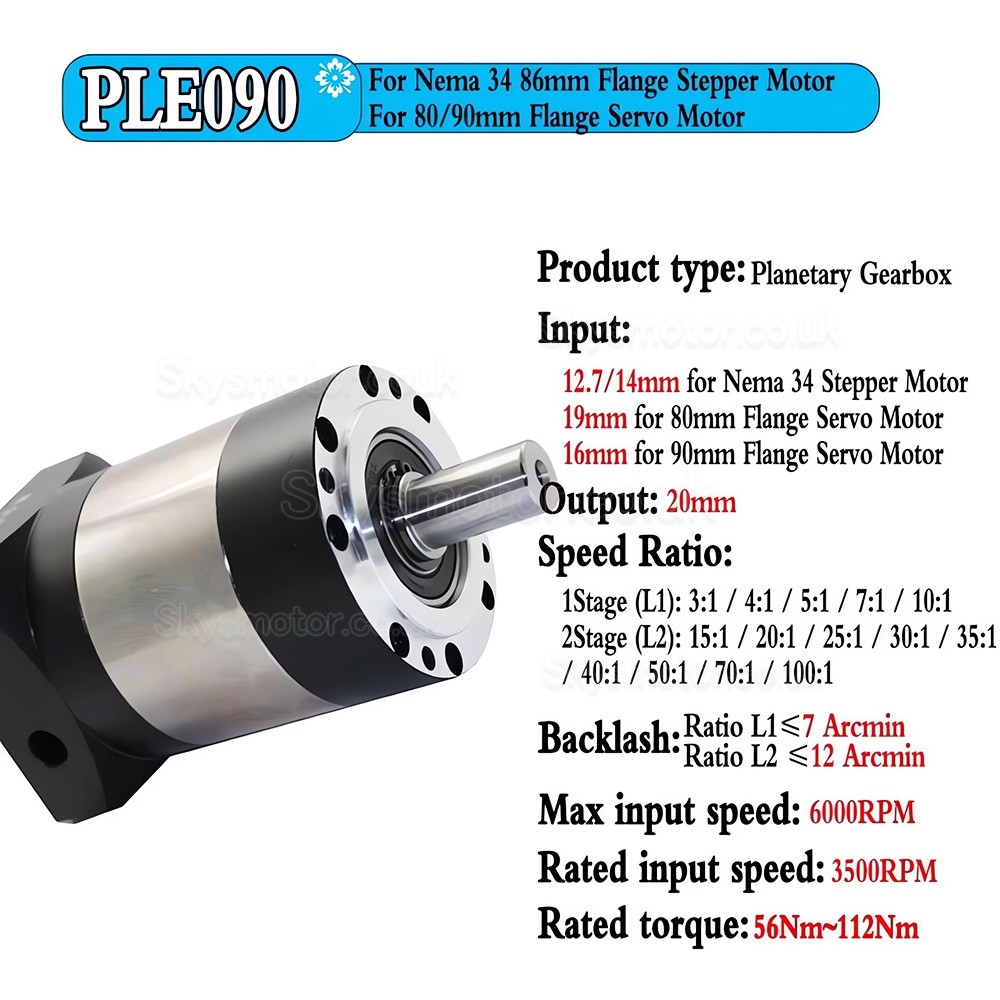

| Physical Specification | |
|---|---|

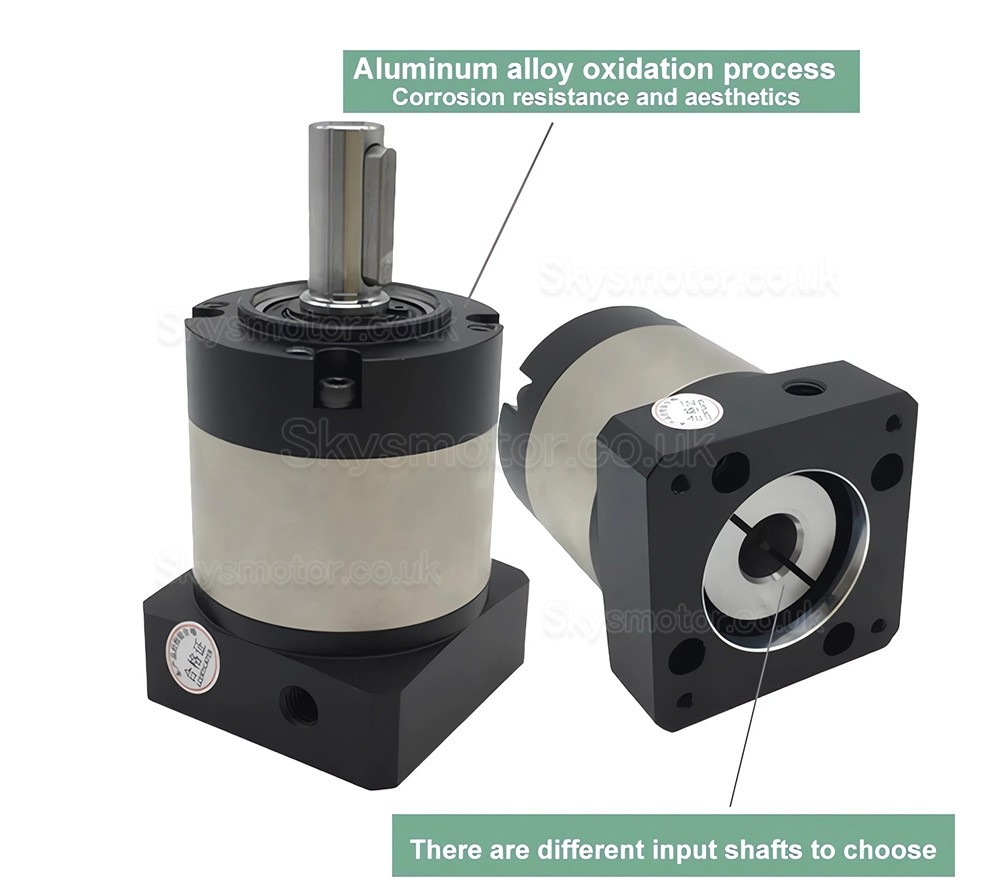

| Input Shaft Diameter(mm) | 12.7 / 14 / 16 / 19 |
| Output Shaft Diameter(mm) | 20 |
| Suit for Motor | Nema 34 Stepper Motor / 80mm Servo Motor / 90mm Servo Motor |
| Gear Ratio | 3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Backlash at No-load | ≤7arcmin / ≤12arcmin |
| Shaft Type | Keyway Shaft |
| Gearbox Type | Helical Planetary Gearbox |
| Frame Size(mm) | 90 x 90 |
| Gearbox Length(mm) | 77.5 / 97.5 |
| Input Shaft Length(mm) | 41 |
| Output Shaft Length(mm) | 36 |
| Product Type | Gearbox |
| Product Series | PLE090 Series |
| IP Rating | IP65 |
| Input Shaft Max. Length | 41 |
| Keyway Length | 25 |
-
