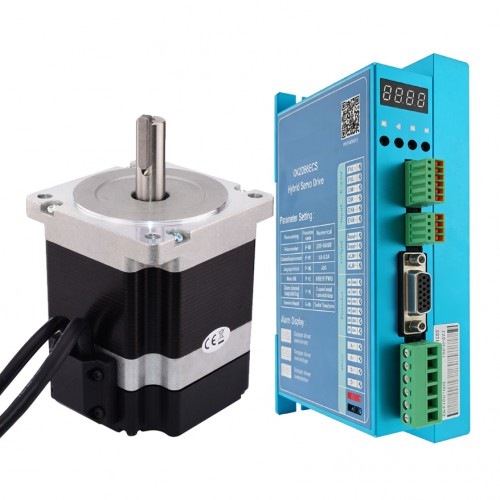

Nema 34 Closed Loop Stepper Motor CNC Kit 34HS31-5504D-E1000+OK2D86ECS 4.5Nm 1 Axis Closed Loop CNC Kit
- Manuals and Documentation: Motor Datasheet:
Buy It Now:£118.21
Nema 34 Closed Loop Stepper Motor CNC Kit 34HS31-5504D-E1000+OK2D86ECS 4.5Nm 1 Axis Closed Loop CNC Kit
This CNC kit included:
- 1 x Closed Loop Stepper Driver OUKEDA OK2D86ECS 0-8A 18-80VDC for Nema 34 Stepper Motor
- 1 x 4.5Nm Nema 34 Closed Loop Stepper Motor 34HS46-5004D-E1000 with Encoder 1000CPR
Motor Specification
- Manufacturer Part Number: 34HS31-5504D-E1000
- Motor Type: Bipolar Stepper
- Step Angle: 1.8 deg
- Holding Torque: 4.5Nm(637oz.in)
- Rated Current/phase: 5.5A
- Voltage: 2.2V
- Phase Resistance: 0.4ohms
- Inductance: 3.5mH ± 20%(1KHz)
- Frame Size: 86 x 86mm
- Body Length: 80mm
- Shaft Diameter: Φ14mm
- Shaft Length: 35mm
- Key-way Length: 25mm
- Number of Leads: 4
- Lead Length: 500mm
- Weight: 1.2kg
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
Driver Specification
Specifications:
- Model:OK2D86ECS
- Power: Max 200W
- Output Peak Current: 1~8A
- Input Voltage: +18~80VDC (Typical 48VDC)
- Logic Signal Current: 7~20mA (Typical 10mA)
- Pulse Input Frequency: 0~200kHz
- Microstep(Steps/rev.):200~60000 PPR
- Encoder current:50mA
- Isolation Resistance: 500MΩ
- Weight:600g
Operating Environment and other Specifications:
- Cooling: Natural Cooling or Forced cooling
- Environment: Avoid dust, oil fog and corrosive gases
- Ambient Temperature: 0℃ － 50℃
- Humidity: <80%RH (No-condensing, no frosting)
- Operating Temperature: 70℃ MAX
- Vibration: 5.9m/s2 Max
- Storage Temperature: -20℃ －+80℃;
| Motor Specification | |
|---|---|
| Step Angle(°) | 1.8 / 1.8 |
| Body Length(mm) | 80 |
| Holding Torque (Ncm) | 450 |
| Holding Torque (oz.in) | 637.3 |
| Inductance(mH) | 3.5 |
| Lead Length(mm) | 500 |
| Motor Nema Size | Nema 34 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 0.4 |
| Rated Current (A) | 5.5 |
| Shaft Diameter(mm) | 14 |
| Shaft Length(mm) | 37 |
| Stepper Driver Specification | |
| Output Current(A) | 1-8 |
| Microstep(Steps/rev.) | 200-60000 |
| Input Voltage(V) | 18-80 |
| Frame Size(mm) | Nema 34 |
| Max. Pulse Input(kHZ) | 200 |
| Electrical Specification | |
| Output Frequency(MHz) | ≤1 |
| Encoder Specification | |
| Rated Voltage(V) | 5 |
| Output Current(mA) | 55 |
| Resolution(CPR) | 1000 |
| Output Signal Channels | 2 Channels |
| Running Speed(rpm) | ≤5000 |
| IP Protection | IP20 |
| Physical Specification | |
| Weight(g) | 3500 |
