CNC Motion Controller TC5521V/TC5531V/TC5541V Programmable Servo/Stepper Motor Controller
CNC Motion Controller TC5521V/TC5531V/TC5541V Programmable Servo/Stepper Motor Controller

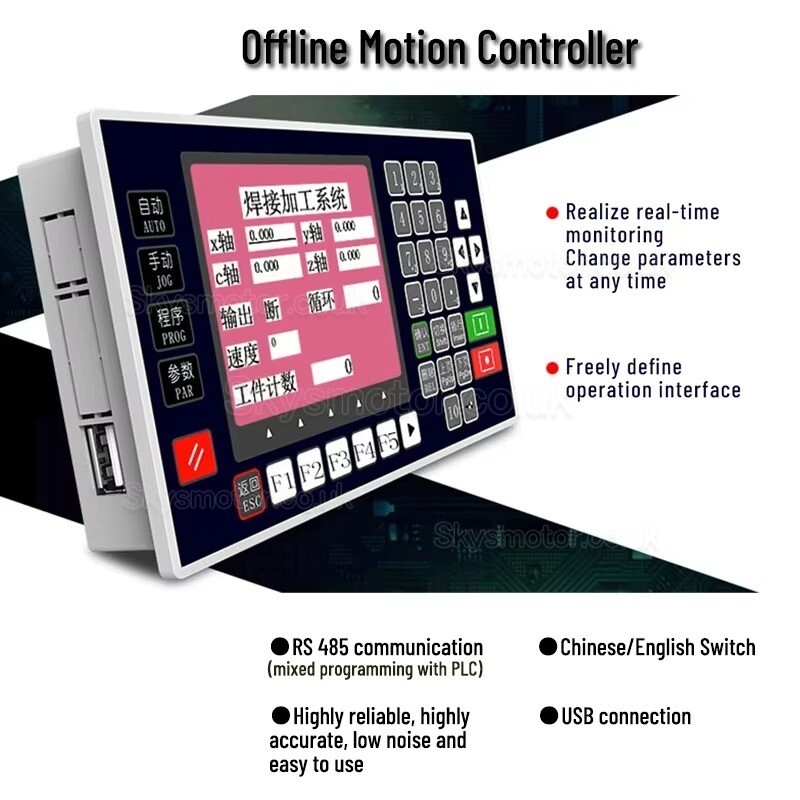

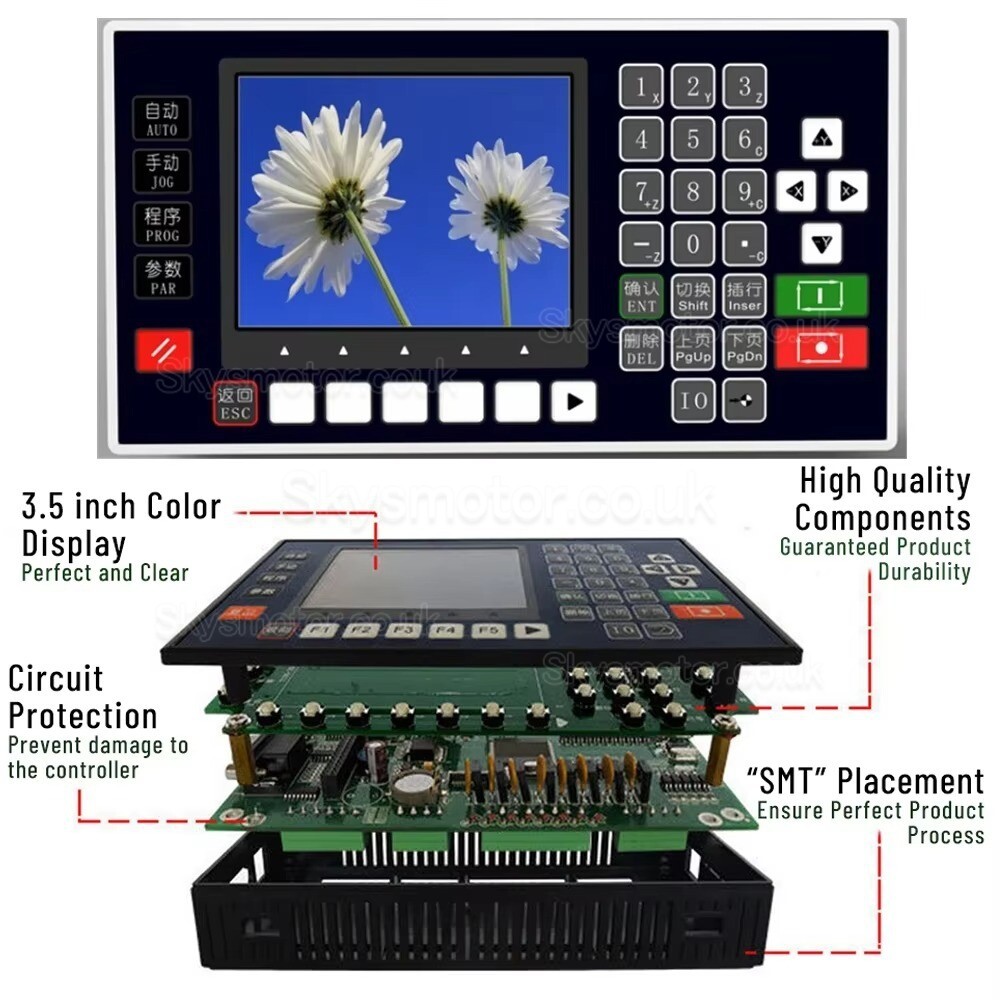

This device is an updated version of the TC55. It features a 3.5-inch color screen, RS485 communication, USB connectivity, and supports Chinese/English language switching. The startup image can be customized with pictures or a company name.
Description:
Axis: 2(Control up to 2 set of stepper motors, input voltage 24V);

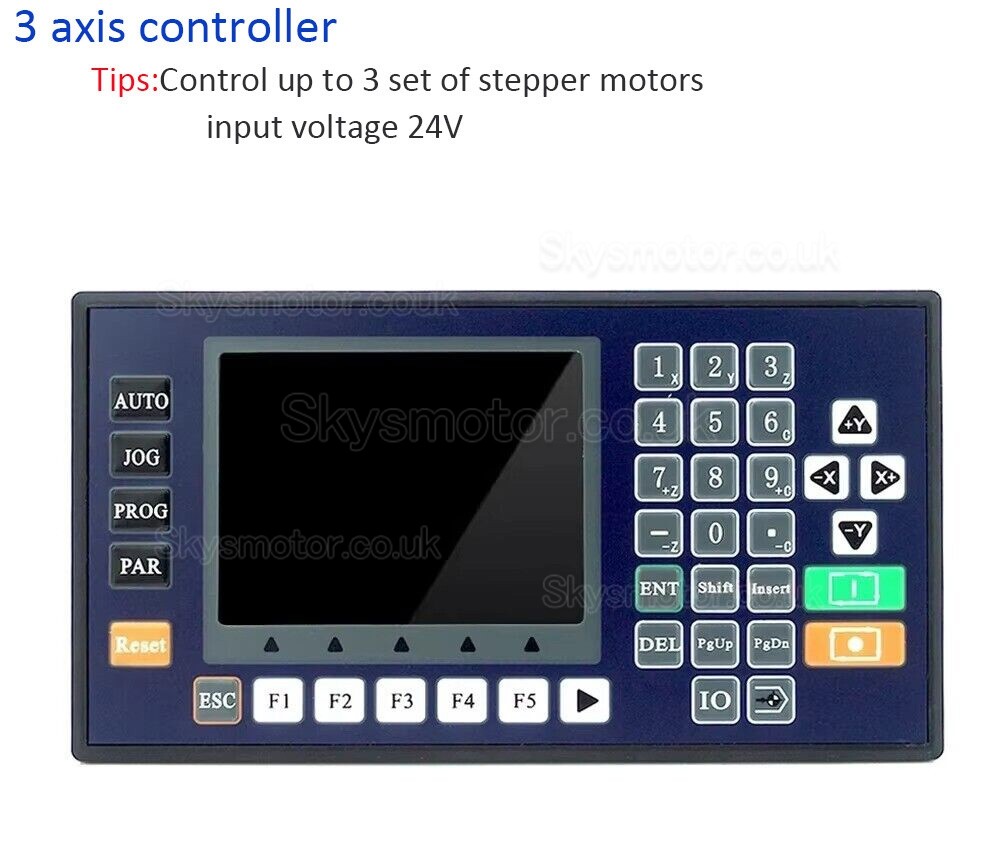

Axis: 3 (supports control of up to 3 stepper motors, input voltage 24V);
Axis: 4(Control up to 4 set of stepper motors, input voltage 24V);
Technical Specifications:
Minimum data unit: 0.001 mm
Maximum data size: ±99999.999 mm
Maximum speed: 9000 mm/min (pulse: 0.001 mm)
Maximum pulse output frequency: 150 KHz
Electric gear ratio: numerator 1–99999, denominator 1–99999

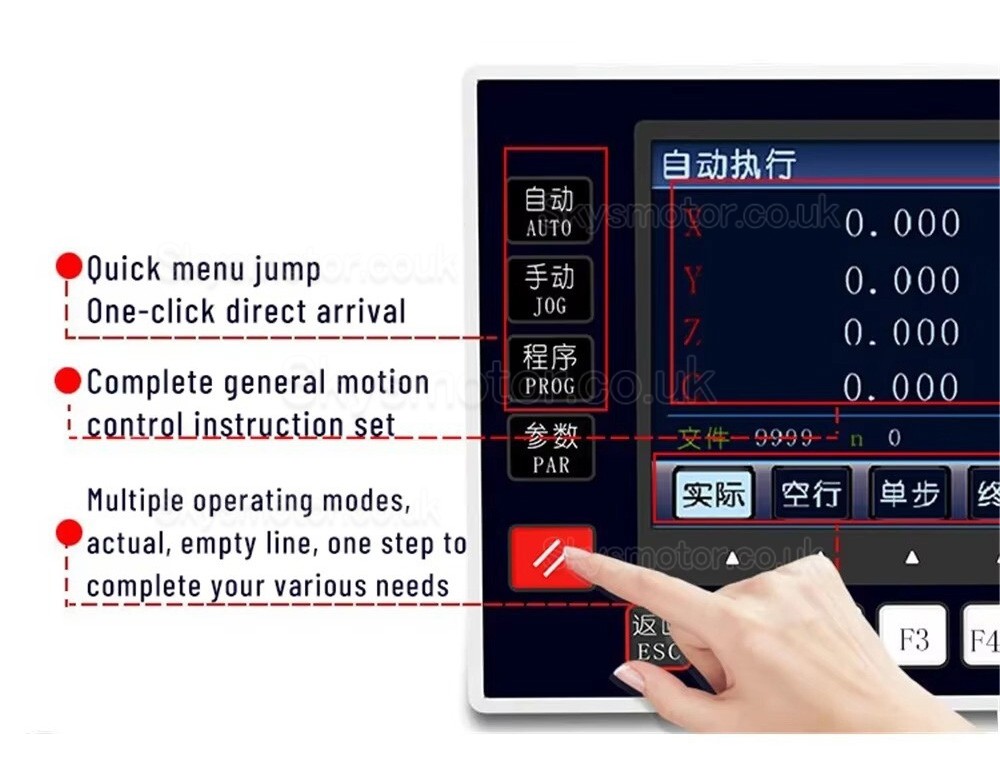

Main functions: automatic, manual, program editing, system parameters, self-check, and settings
Maximum of 480 commands per program

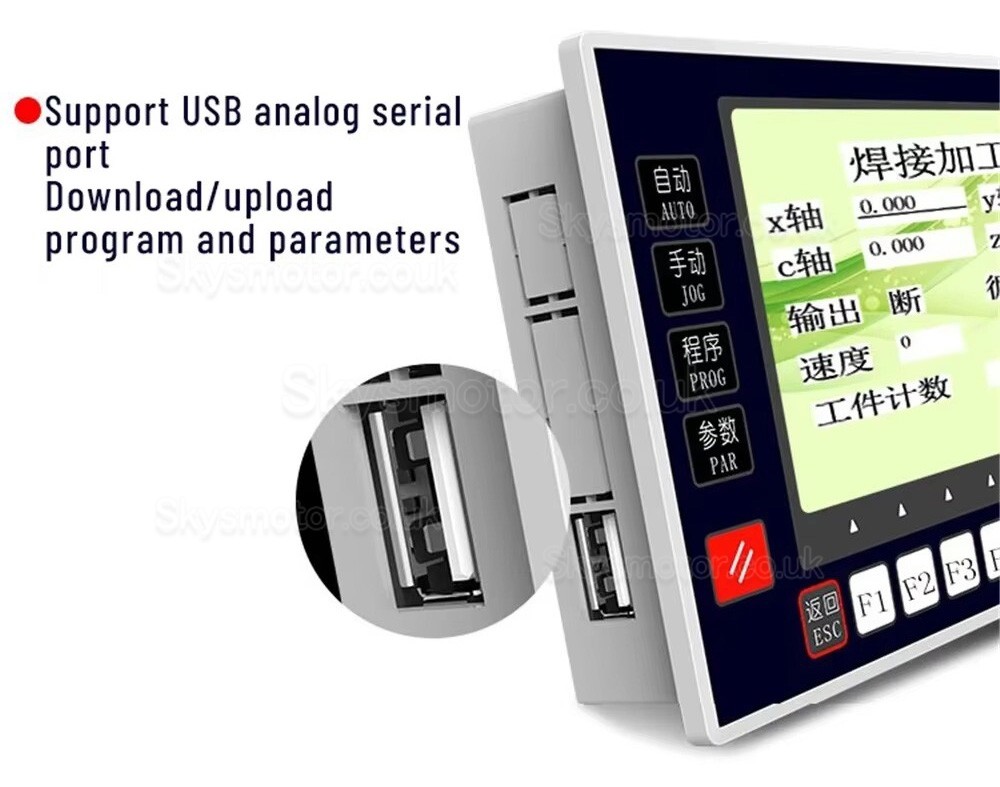

USB connection and upgrade support
Spindle motor start/stop control
PLC extension

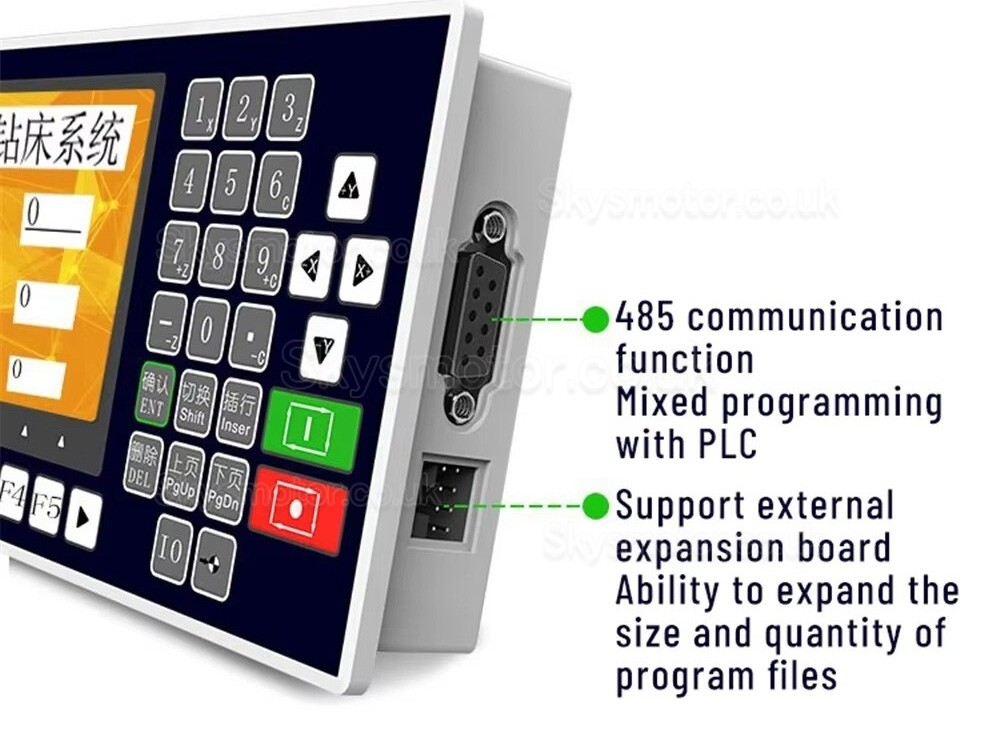

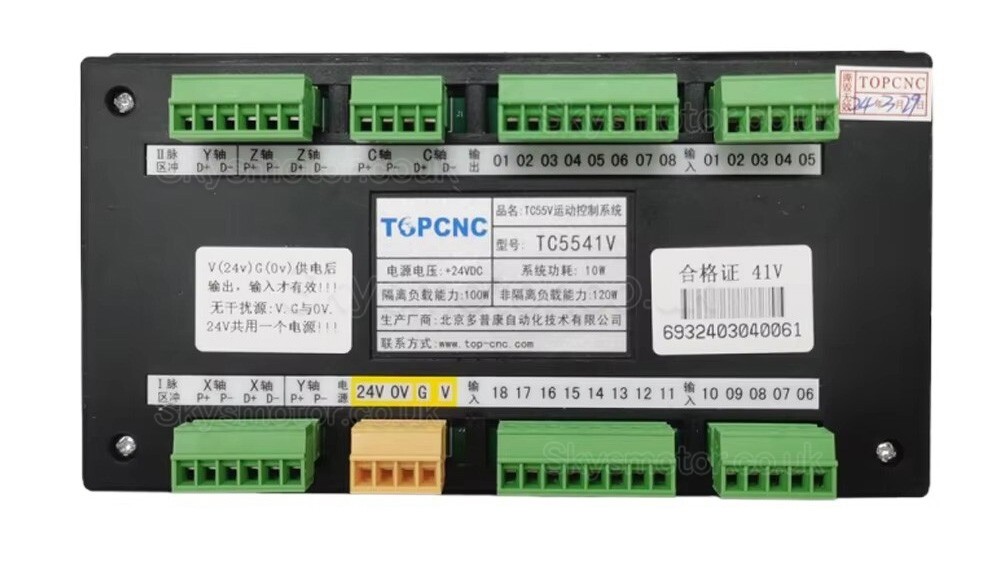

I/O extension with isolated and user-defined ports
Chinese/English panel display
Customizable boot picture;
Conversational Programming Code:
The conversational programming interface guides the user through programming steps.
Programming Functions:
Incremental / Absolute: Positioning modes
Pause: Stop until a condition is met, then skip to the specified command
Output: Define ON/OFF states of output ports (e.g., spindle start/stop)
Repeat: Return to a specified command and execute again
Clockwise / Counter-clockwise: Circular interpolation (incremental mode)
Delay: Define time delay
Judge: Check conditions and skip to a specified command if met
Skip: Skip to a specified command unconditionally
Fast: Fast positioning
Machine Zero: Return to machine zero
Speed: Move at a set speed until a condition is met
Count: Increment or decrement displayed count values
Subprog Call / Start / End: Subprogram structure
Coordinate: Set current position as a new coordinate
End: Indicates the end of readable commands
Coordinating: Conditional skip based on coordinate conditions
Package Includes:

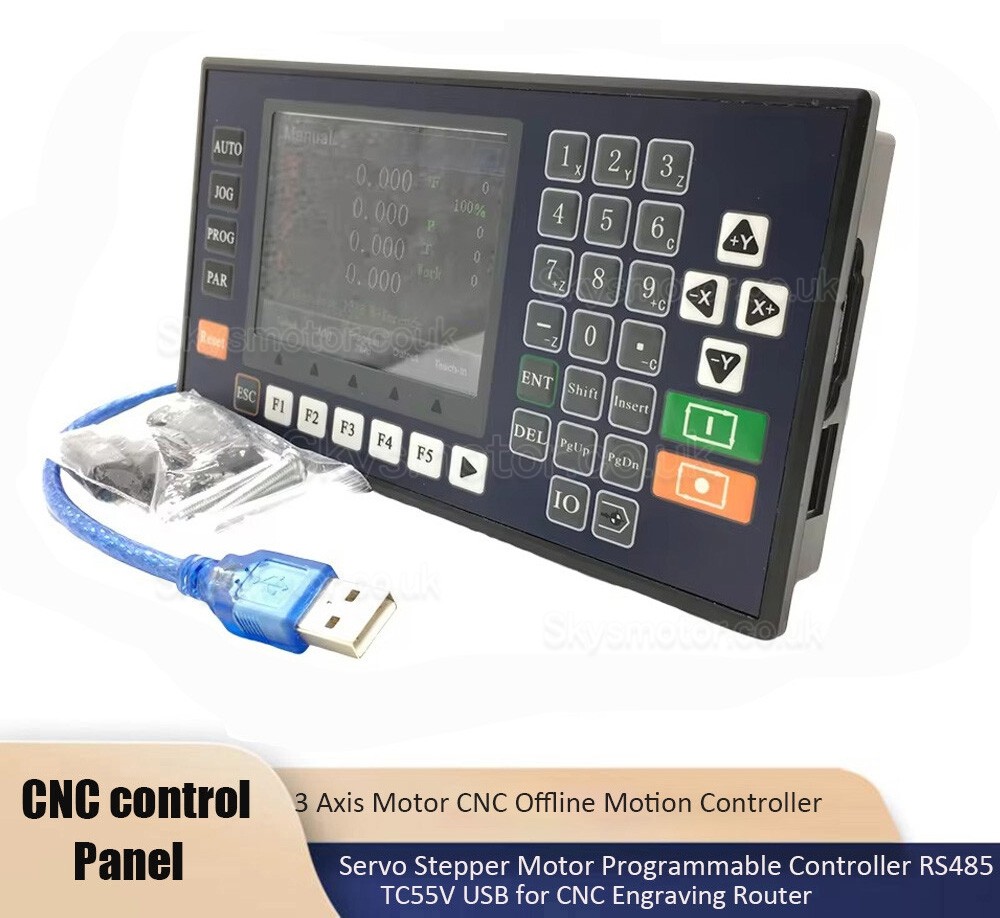

1 × CNC Motion Controller

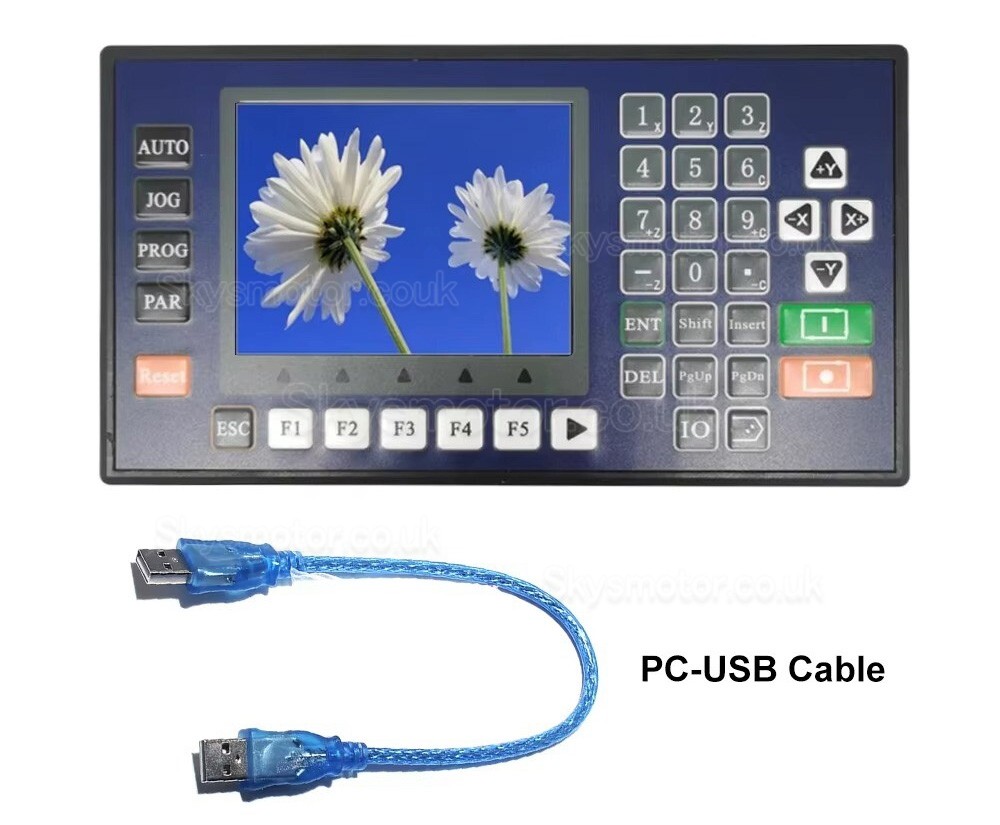

1 × PC USB Cable
1 × Set of Screws and Nuts;
Programming Function Introduction:
| Function | Description |
|---|---|
| Programming Code | Function Introduction |
| Programming Code Interpretation | Incremental Incremental Programming / Absolute Absolute Programming |
| Pause | Pause unless certain condition is met, then skip to command called |
| Output | Define on and off of output port, e.g., stop and start of spindle motor |
| Repeat | Go back to command called and repeat |
| Clockwise | Clockwise circular interpolation (Incremental programming) |
| Counter-clockwise | Counter Clockwise interpolation (Incremental programming) |
| Delay | Define the time of delay |
| Judge | Judge if certain condition is met and skip to command called |
| More functions |
Please contact seller to get detail manual |
