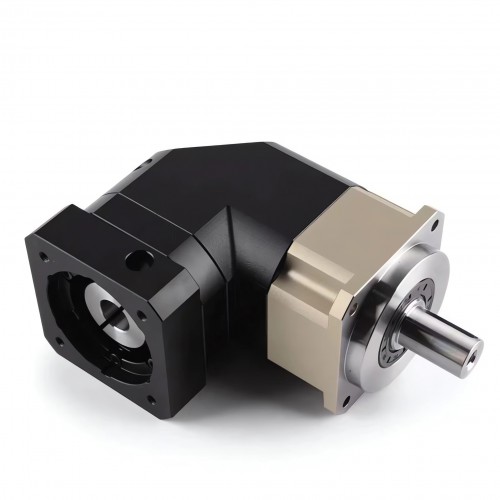

PLMG060 Series Nema 23 Right Angle Planetary Gearbox Ratio 3:1 - 100:1 for Nema 23 Stepper Motor / 60mm Servo Motor

Item No.:PLMG060
0 Reviews

Manuals and Documentation:
PLMG060 Series Right Angle Planetary Gearbox Parameter.pdf

Buy It Now:£221.77

Ratio:

Suit for:

Bulk Price:

2 - 4	5 - 9	10 - 49	50 - Max
£210.68	£206.25	£199.59	£192.94

Quantity -+

Description Specification Custom Options Reviews (0)

PLMG060 Series Nema 23 Right Angle Planetary Gearbox Ratio 3:1 - 100:1 for Nema 23 Stepper Motor / 60mm Servo Motor

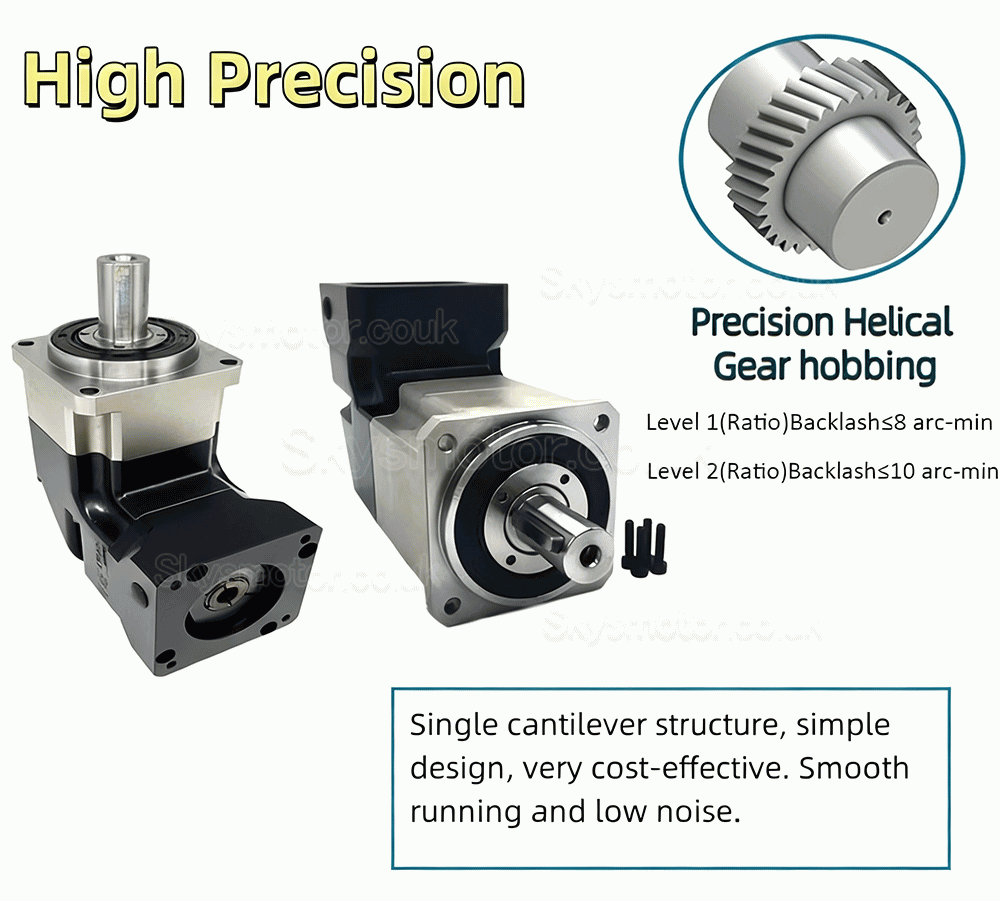

PLMG Series Features:
Spiral bevel gear reversing mechanism; right-angle output
Adjustable mounting distance of spiral bevel gear pair
Optional ground bevel gear pair
Integrated structure
Double-support cage planetary carrier
Axial clearance adjustment
Tube-clamp locking design for motor installation
Helical gear transmission with backlash adjustment.

Package List
1 × Planetary reducer
1 × Key
4 × Mounting screws

PLMG060 Gear Reducer Technical Parameters
Technical Parameter	Unit	Value
Max Radial Torque	N	1530
Max Axial Torque	N	600
Torsional Stiffness	Nm/arcmin	6
Max Input Speed	rpm	8000
Rated Input Speed	rpm	4000
Noise	dB	≤64

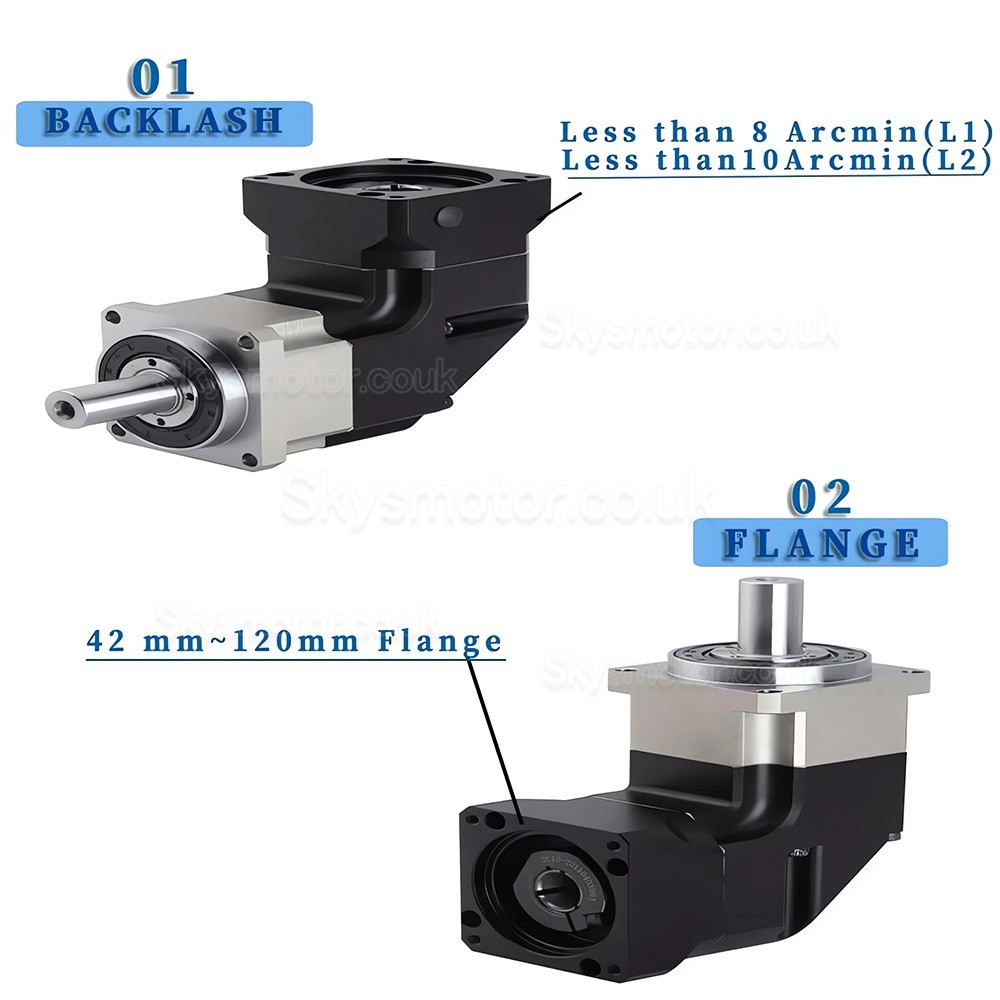

Backlash (Stage 1)	arcmin	≤8
Backlash (Stage 2)	arcmin	≤10
Max. Output Torque	Nm	2 Times Rated Output Torque
Instant Braking Torque	Nm	3 Times Rated Output Torque
Life time	h	20000
IP Degree	-	IP65
Operating Temperature	℃	-10℃~+90℃
Full Load Efficiency	%	L1≥95%, L2≥92%
Rated Output Torque (Nm)
Stage	Ratio	Rated Output Torque
Stage 1 (L1)	3:1	40
	4:1	45
	5:1	45
	7:1	45
	10:1	30
	15:1	40
	20:1	45
Stage 2 (L2)	25:1	45
	30:1	40
	35:1	45
	40:1	45
	50:1	45
	70:1	45
	100:1	30
Moment of Inertia (Kg.cm²)
Stage	Ratio	Moment of Inertia
Stage 1 (L1)	3:1	0.40
	4:1	0.40
	5:1	0.40
	7:1	0.40
	10:1	0.30
	15:1	0.40
	20:1	0.40
Stage 2 (L2)	25:1	0.40
	30:1	0.40
	40:1	0.40
	50:1	0.30
	70:1	0.30
	100:1	0.30

PLMG060 Series Nema 23 Right Angle Planetary Gearbox Ratio 3:1 - 100:1 for Nema 23 Stepper Motor / 60mm Servo Motor

Prev: PLMG090 Series NEMA 34 Right Angle Planetary Gearbox Ratio 3:1 - 100:1 for NEMA 34 Stepper / 90mm Servo Motor
Next: PLMG042 Series Nema 17 Right Angle Planetary Gearbox Ratio 3:1 - 100:1 for Nema 17 Stepper Motor / 40mm Servo Motor

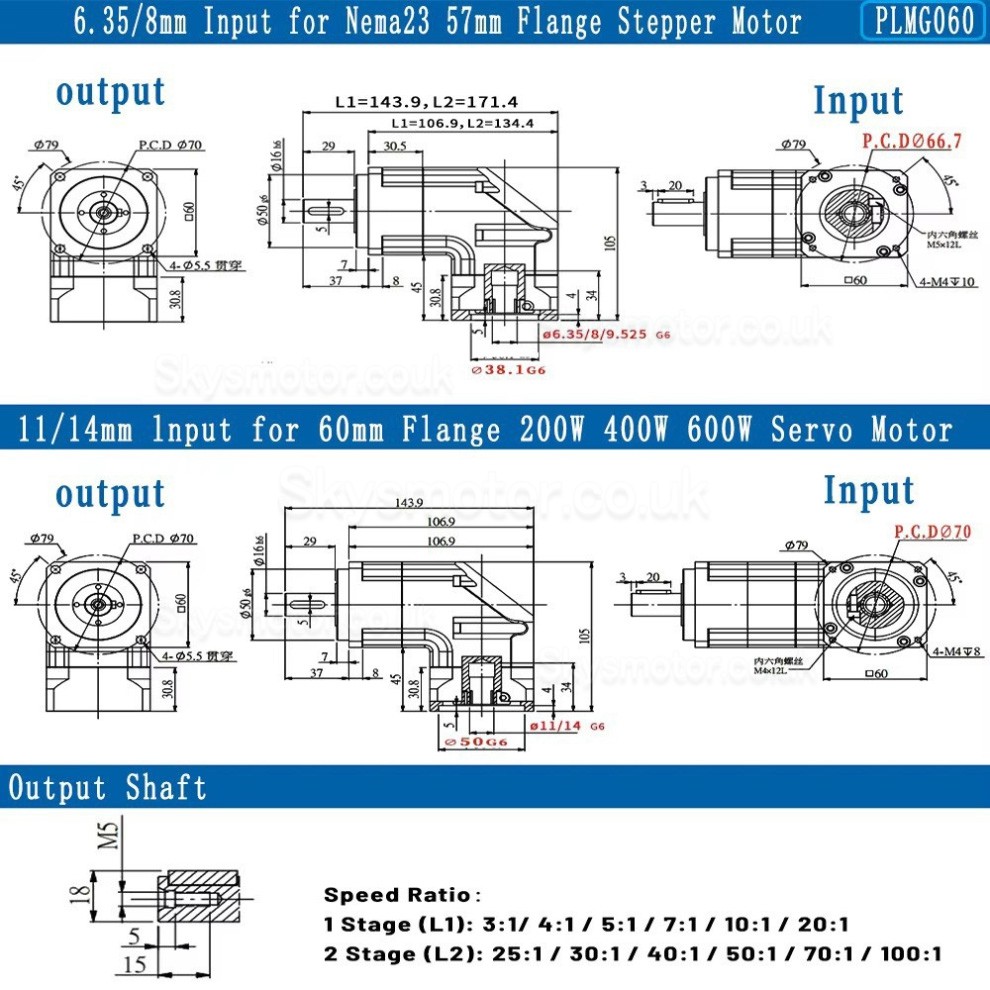

Physical Specification
Output Shaft Diameter(mm)	16
Suit for Motor	Nema 23 Stepper Motor / 60mm Servo Motor
Input Shaft Diameter(mm)	6.35 / 8 / 11 / 14
Gear Ratio	3:1 / 5:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1
Gearbox Type	Right Angle Planetary Gearbox
Backlash at No-load	≤8arcmin / ≤10arcmin
Shaft Type	Keyway Shaft
Frame Size(mm)	60 x 60
Input Shaft Length(mm)	30
Output Shaft Length(mm)	29
Product Series	PLMG060 Series
IP Rating	IP65
Input Shaft Max. Length	30
Keyway Length	20
