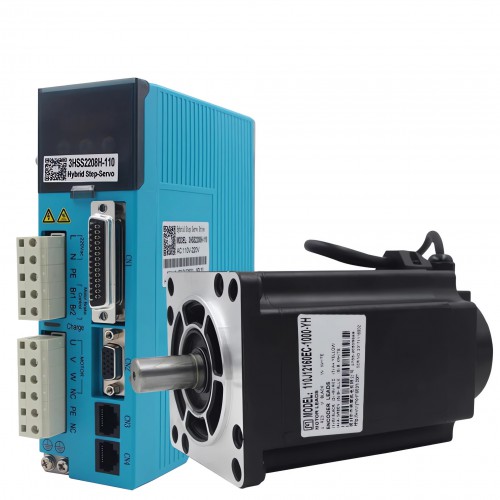

NEMA 42 Closed Loop Stepper Motor Kit 12/16/20N.m with 3 Phase Stepper Motor & Driver
- Manuals and Documentation:
NEMA 42 Closed Loop Stepper Motor Kit 12/16/20N.m with 3 Phase Stepper Motor & Driver
Motor Parameters:
Size: NEMA42 110mm
Step angle/phase: 1.2 degree/3PH
Phase current: 6.8A
Hold torque: 12/16/20N.m
Body length:160mm/185mm/190mm
Shaft Diameter:19mm (6mm key)
Speed: 0-2000RPM
Encoder: 1000line
Class of insulation: B
Resistance phase: 1.24ohms
Inductance phase: 22mH
Driver Parameters:
Model: 3HSS2208H-110
Type: 32Bit DSP Closed loop Digital display drive
Input Voltage: 110-250VAC
Max. peak current: 6A
Signal Input Current: 7-20mA
Impulse response frequency: 200KHz
Default Communication Rate: 57.6Kbps
Protective function: Over voltage, over current, tracking error, over proof
Signal input Compatible: 4.5-28V signal (Don't need a resistor)
Control Way: 32 bit DSP Vector Closed Loop
Package including:
1Pcs 3phase NEMA42 closed loop stepper motor shaft diameter 19mm with 1000 line encoder(12/16/20Nm)
1Pcs 3phase motor driver 3HSS2208H;
1Pcs 3m encoder extend cable
Size Chart:
| CNC Kit Specification | |
|---|---|
| No of Axis | Single Axis |
| Open-loop/Closed-loop | Closed-loop |
| Motor Specification | |
| Holding Torque (Ncm) | 1200 / 1600 / 2000 |
| Holding Torque (oz.in) | 1699.34 / 2265.79 / 2832.24 |
| Inductance(mH) | 12 / 16 / 19 |
| Motor Length(mm) | 160 / 185 / 210 |
| Motor Nema Size | NEMA 42 |
| Phase Resistance(ohm) | 1 / 1.6 |
| Rated Current (A) | 6 |
| Shaft Diameter(mm) | 21.5 |
| Shaft Length(mm) | 34.5 |
| Shaft Type | Keyway |
| Single Shaft/Dual Shaft | Single Shaft |
| Step Angle(°) | 1.2 |
| Number Of Phase | 3 |
-
